Sửa đổi giao diện người dùng điều hướng

Khi sử dụng SDK Điều hướng cho Android, bạn có thể sửa đổi trải nghiệm người dùng với bản đồ bằng cách xác định những thành phần và chế độ điều khiển giao diện người dùng tích hợp nào xuất hiện trên bản đồ. Bạn cũng có thể điều chỉnh giao diện người dùng điều hướng. Hãy tham khảo trang Chính sách để biết nguyên tắc về các nội dung sửa đổi được chấp nhận đối với giao diện người dùng điều hướng.

Tài liệu này mô tả cách sửa đổi giao diện người dùng của bản đồ theo hai cách:

Các thành phần điều khiển trên giao diện người dùng của bản đồ

Các thành phần điều khiển trên giao diện người dùng của bản đồ nằm ở đầu chế độ xem điều hướng. SDK điều hướng cho Android sẽ tự động định vị lại các chế độ điều khiển tuỳ chỉnh khi bố cục tích hợp thay đổi. Đối với mỗi vị trí của bố cục, bạn có thể đặt một thành phần điều khiển tuỳ chỉnh. Thành phần điều khiển tuỳ chỉnh có thể là một thành phần trên giao diện người dùng hoặc nếu thiết kế của bạn yêu cầu nhiều thành phần hơn, bạn có thể sử dụng ViewGroup với nhiều thành phần trên giao diện người dùng.

Phương thức setCustomControl cung cấp các vị trí như được xác định trong enum CustomControlPosition:

  • SECONDARY_HEADER (chỉ xuất hiện ở chế độ dọc)

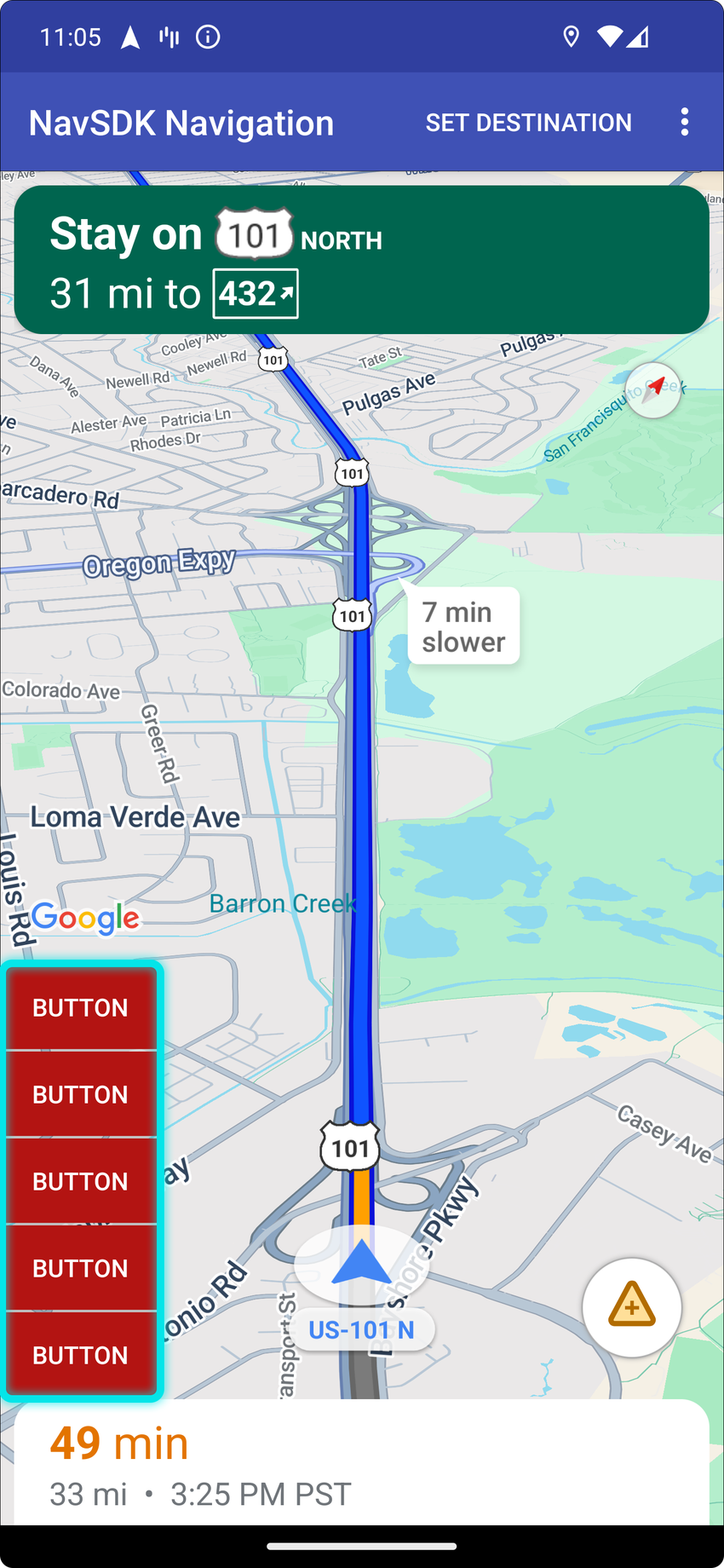

  • BOTTOM_START_BELOW

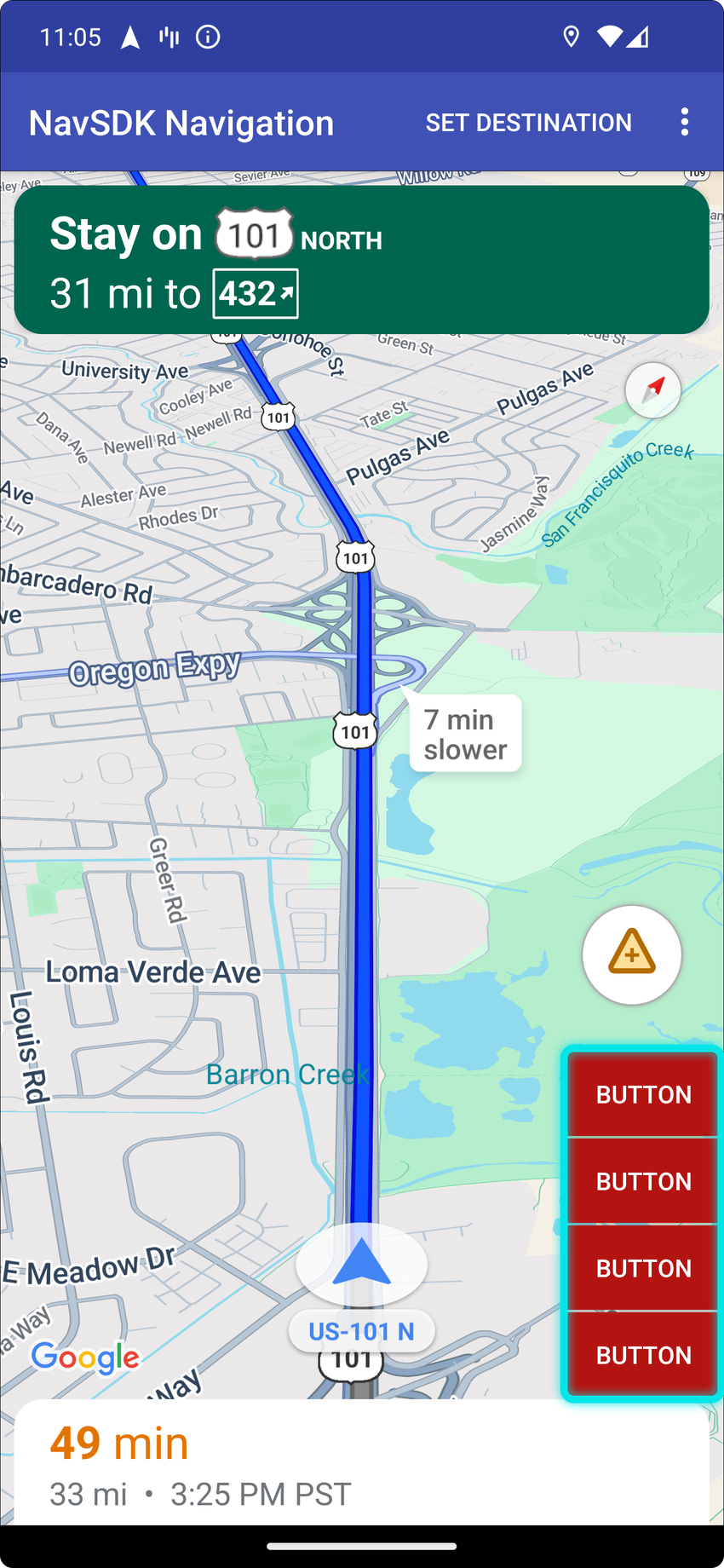

  • BOTTOM_END_BELOW

Ví dụ: Những hình ảnh bên dưới là ví dụ về các vị trí khác nhau của một thành phần điều khiển trên giao diện người dùng để người lái xe đi chung biết vị trí của họ trong quá trình đến lấy hàng.

Vị trí điều khiển tuỳ chỉnh

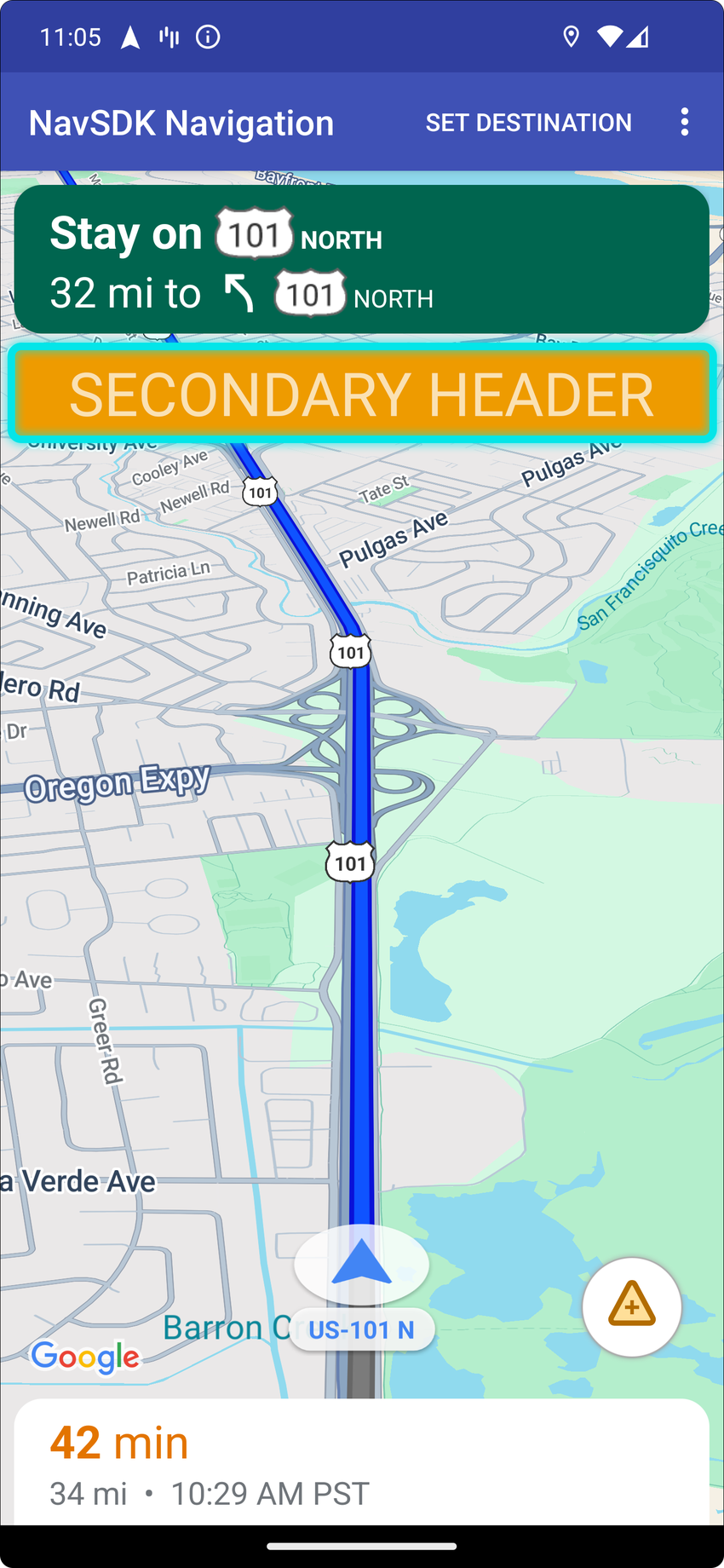

Thêm tiêu đề phụ tuỳ chỉnh

Theo mặc định, các bố cục màn hình ở chế độ điều hướng sẽ cung cấp vị trí cho tiêu đề phụ nằm bên dưới tiêu đề chính. Tiêu đề phụ này xuất hiện khi cần thiết, chẳng hạn như với tính năng chỉ đường theo làn đường. Ứng dụng của bạn có thể sử dụng vị trí tiêu đề phụ này của bố cục cho nội dung tuỳ chỉnh. Khi sử dụng tính năng này, bạn có quyền kiểm soát mọi nội dung tiêu đề phụ mặc định. Nếu khung hiển thị điều hướng có nền, thì nền đó sẽ vẫn giữ nguyên, do tiêu đề phụ che phủ. Khi ứng dụng của bạn xoá thành phần điều khiển tuỳ chỉnh, mọi tiêu đề phụ mặc định đều có thể xuất hiện thay thế.

Vị trí tiêu đề phụ tuỳ chỉnh căn chỉnh cạnh trên cùng với cạnh dưới cùng của tiêu đề chính. Vị trí này chỉ được hỗ trợ trong portrait mode. Trong landscape mode, tiêu đề phụ không có sẵn và bố cục không thay đổi.

  1. Tạo một Khung hiển thị Android bằng thành phần giao diện người dùng tuỳ chỉnh hoặc ViewGroup.
  2. Tăng cường XML hoặc tạo bản sao thành phần hiển thị tuỳ chỉnh để lấy một bản sao của thành phần hiển thị đó để thêm làm tiêu đề phụ.
  3. Sử dụng NavigationView.setCustomControl hoặc SupportNavigationFragment.setCustomControl với CustomControlPosition dưới dạng Mức tiêu số 1 đầu.

    Ví dụ bên dưới tạo một mảnh và thêm một thành phần điều khiển tuỳ chỉnh ở vị trí tiêu đề phụ.

     mNavFragment.setCustomControl(getLayoutInflater().
       inflate(R.layout.your_custom_control, null),
       CustomControlPosition.SECONDARY_HEADER);
     ```


Xoá tiêu đề phụ

Để xoá tiêu đề phụ và quay lại nội dung mặc định, hãy sử dụng phương thức setCustomControl.

Đặt thành phần hiển thị null để xoá thành phần hiển thị này.

mNavFragment.setCustomControl(null, CustomControlPosition.SECONDARY_HEADER);

Thêm một thành phần điều khiển tuỳ chỉnh vào cuối chế độ xem điều hướng

Ứng dụng của bạn có thể chỉ định một thành phần điều khiển tuỳ chỉnh được căn chỉnh với cạnh dưới cùng của thành phần hiển thị điều hướng. Khi ứng dụng của bạn thêm thành phần điều khiển tuỳ chỉnh, nút căn giữa lại và biểu trưng Google sẽ di chuyển lên để phù hợp với thành phần điều khiển đó.

  1. Tạo một Khung hiển thị Android bằng thành phần giao diện người dùng hoặc nhóm khung hiển thị mà bạn muốn thêm.
  2. Tạo mảnh hoặc khung hiển thị điều hướng.
  3. Gọi phương thức setCustomControl trên thành phần hiển thị điều hướng hoặc mảnh, đồng thời chỉ định thành phần điều khiển và vị trí cần sử dụng.

Ví dụ sau đây cho thấy một View tuỳ chỉnh được thêm vào SupportNavigationFragment:

private SupportNavigationFragment mNavFragment;
mNavFragment = (SupportNavigationFragment)
  getFragmentManager().findFragmentById(R.id.navigation_fragment);

// Create the custom control view.
MyCustomView myCustomView = new MyCustomView();

// Add the custom control to the bottom end corner of the layout.
mNavFragment.setCustomControl(myCustomView, CustomControlPosition.
  BOTTOM_END_BELOW);

Xoá chế độ điều khiển tuỳ chỉnh

Để xoá thành phần điều khiển tuỳ chỉnh, hãy sử dụng phương thức setCustomControl và chỉ định vị trí của thành phần điều khiển mà bạn muốn xoá.

Đặt chế độ xem thành null cho vị trí đó.

mNavFragment.setCustomControl(null, CustomControlPosition.BOTTOM_END_BELOW);

Phụ kiện giao diện người dùng của bản đồ

SDK điều hướng dành cho Android cung cấp các phụ kiện giao diện người dùng xuất hiện trong khi điều hướng tương tự như các phụ kiện có trong ứng dụng Google Maps dành cho Android. Bạn có thể điều chỉnh chế độ hiển thị hoặc giao diện trực quan của các chế độ điều khiển này như mô tả trong phần này. Những thay đổi bạn thực hiện ở đây sẽ phản ánh trong phiên điều hướng tiếp theo.

Tham khảo trang Chính sách để xem nguyên tắc về các nội dung sửa đổi được chấp nhận đối với giao diện người dùng điều hướng.

Xem mã

Sửa đổi tiêu đề điều hướng

Sử dụng SupportNavigationFragment.setStylingOptions() hoặc NavigationView.setStylingOptions() để thay đổi giao diện của tiêu đề điều hướng và chỉ báo rẽ tiếp theo xuất hiện bên dưới tiêu đề (nếu có).

Bạn có thể đặt các thuộc tính sau:

Loại thuộc tínhThuộc tính
Màu nền
  • Chế độ ban ngày chính – màu ban ngày của tiêu đề điều hướng
  • Chế độ ban ngày phụ – màu ban ngày của chỉ báo rẽ tiếp theo
  • Chế độ ban đêm chính – màu ban đêm của tiêu đề điều hướng
  • Chế độ ban đêm phụ – màu ban đêm của chỉ báo rẽ tiếp theo
Phần tử văn bản cho hướng dẫn
  • Màu văn bản
  • Phông chữ
  • Kích thước văn bản của hàng đầu tiên
  • Cỡ chữ của hàng thứ hai
Phần tử văn bản cho các bước tiếp theo
  • Phông chữ
  • Màu văn bản của giá trị khoảng cách
  • Kích thước văn bản của giá trị khoảng cách
  • Màu văn bản của đơn vị khoảng cách
  • Cỡ chữ của đơn vị khoảng cách
Biểu tượng thao tác
  • Màu của biểu tượng điều động lớn
  • Màu của biểu tượng thao tác nhỏ
Hướng dẫn làn đường
  • Màu của làn đường hoặc các làn đường được đề xuất

Ví dụ sau đây cho thấy cách thiết lập các tuỳ chọn tạo kiểu:

private SupportNavigationFragment mNavFragment;
mNavFragment = (SupportNavigationFragment) getFragmentManager()
  .findFragmentById(R.id.navigation_fragment);

// Set the styling options on the fragment.
mNavFragment.setStylingOptions(new StylingOptions()
  .primaryDayModeThemeColor(0xff1A237E)
  .secondaryDayModeThemeColor(0xff3F51B5)
  .primaryNightModeThemeColor(0xff212121)
  .secondaryNightModeThemeColor(0xff424242)
  .headerLargeManeuverIconColor(0xffffff00)
  .headerSmallManeuverIconColor(0xffffa500)
  .headerNextStepTypefacePath("/system/fonts/NotoSerif-BoldItalic.ttf")
  .headerNextStepTextColor(0xff00ff00)
  .headerNextStepTextSize(20f)
  .headerDistanceTypefacePath("/system/fonts/NotoSerif-Italic.ttf")
  .headerDistanceValueTextColor(0xff00ff00)
  .headerDistanceUnitsTextColor(0xff0000ff)
  .headerDistanceValueTextSize(20f)
  .headerDistanceUnitsTextSize(18f)
  .headerInstructionsTypefacePath("/system/fonts/NotoSerif-BoldItalic.ttf")
  .headerInstructionsTextColor(0xffffff00)
  .headerInstructionsFirstRowTextSize(24f)
  .headerInstructionsSecondRowTextSize(20f)
  .headerGuidanceRecommendedLaneColor(0xffffa500));

Tắt lớp thông tin về giao thông

Sử dụng GoogleMap.setTrafficEnabled() để bật hoặc tắt lớp giao thông trên bản đồ. Chế độ cài đặt này ảnh hưởng đến toàn bộ chỉ báo mật độ giao thông hiển thị trên bản đồ. Tuy nhiên, điều này không ảnh hưởng đến chỉ báo lưu lượng truy cập trên tuyến đường do trình điều hướng biểu thị.

private GoogleMap mMap;
// Get the map, and when the async call returns, setTrafficEnabled
// (callback will be on the UI thread)
mMap = mNavFragment.getMapAsync(navMap -> navMap.setTrafficEnabled(false));

Bật đèn giao thông và biển báo dừng

Bạn có thể bật đèn giao thông và biển báo dừng trong giao diện người dùng của bản đồ. Với tính năng này, người dùng có thể bật chế độ hiển thị đèn giao thông hoặc biểu tượng dấu dừng dọc theo tuyến đường của họ, cung cấp bối cảnh tốt hơn để có các chuyến đi hiệu quả và chính xác hơn.

Theo mặc định, đèn giao thông và biển báo dừng sẽ bị tắt trong SDK điều hướng. Để bật tính năng này, hãy gọi DisplayOptions cho từng tính năng một cách độc lập.

DisplayOptions displayOptions =
  new DisplayOptions().showTrafficLights(true).showStopSigns(true);

Thêm điểm đánh dấu tuỳ chỉnh

SDK chỉ đường cho Android hiện sử dụng API Google Maps cho điểm đánh dấu. Truy cập tài liệu về API Maps để biết thêm thông tin.

Văn bản nổi

Bạn có thể thêm văn bản nổi ở bất cứ đâu trong ứng dụng, miễn là văn bản đó không bao gồm thuộc tính Google. SDK điều hướng không hỗ trợ việc cố định văn bản vào một vĩ độ/kinh độ trên bản đồ hoặc vào một nhãn. Chuyển đến Cửa sổ thông tin để biết thêm thông tin.

Hiển thị giới hạn tốc độ

Bạn có thể lập trình để hiện hoặc ẩn biểu tượng giới hạn tốc độ. Sử dụng NavigationView.setSpeedLimitIconEnabled() hoặc SupportNavigationFragment.setSpeedLimitIconEnabled() để hiển thị hoặc ẩn biểu tượng giới hạn tốc độ. Khi bật, biểu tượng giới hạn tốc độ sẽ xuất hiện ở góc dưới cùng trong khi chỉ đường. Biểu tượng này cho biết giới hạn tốc độ của con đường mà xe đang di chuyển. Biểu tượng này chỉ xuất hiện ở những vị trí có dữ liệu giới hạn tốc độ đáng tin cậy.

 // Display the Speed Limit icon
 mNavFragment.setSpeedLimitIconEnabled(true);

Biểu tượng giới hạn tốc độ tạm thời bị ẩn khi nút căn giữa được hiển thị.

Đặt chế độ ban đêm

Bạn có thể kiểm soát hành vi của chế độ ban đêm theo phương thức lập trình. Sử dụng NavigationView.setForceNightMode() hoặc SupportNavigationFragment.setForceNightMode() để bật hoặc tắt chế độ ban đêm hoặc để SDK điều hướng cho Android kiểm soát chế độ này.

  • AUTO Cho phép SDK Điều hướng xác định chế độ phù hợp theo vị trí thiết bị và giờ địa phương.
  • FORCE_NIGHT buộc bật chế độ ban đêm.
  • FORCE_DAY buộc bật chế độ ban ngày.

Ví dụ sau đây cho thấy cách buộc bật chế độ ban đêm trong một mảnh điều hướng:

// Force night mode on.
mNavFragment.setForceNightMode(FORCE_NIGHT);

Hiển thị danh sách đường đi

Trước tiên, hãy tạo chế độ xem rồi thêm chế độ xem đó vào hệ phân cấp của bạn.

void setupDirectionsListView() {
  // Create the view.
  DirectionsListView directionsListView = new DirectionsListView(getApplicationContext());
  // Add the view to your view hierarchy.
  ViewGroup group = findViewById(R.id.directions_view);
  group.addView(directionsListView);

  // Add a button to your layout to close the directions list view.
  ImageButton button = findViewById(R.id.close_directions_button); // this button is part of the container we hide in the next line.
  button.setOnClickListener(
      v -> findViewById(R.id.directions_view_container).setVisibility(View.GONE));
}

Hãy nhớ chuyển tiếp các sự kiện trong vòng đời đến DirectionsListView giống như các sự kiện trong NavigationView. Ví dụ:

protected void onResume() {
  super.onResume();
  directionsListView.onResume();
}

Ẩn các tuyến đường thay thế

Khi giao diện người dùng trở nên lộn xộn do có quá nhiều thông tin, bạn có thể giảm tình trạng lộn xộn bằng cách hiển thị ít tuyến đường thay thế hơn so với mặc định (2) hoặc không hiển thị tuyến đường thay thế nào cả. Bạn có thể định cấu hình tuỳ chọn này trước khi tìm nạp các tuyến bằng cách gọi phương thức RoutingOptions.alternateRoutesStrategy() với một trong các giá trị liệt kê sau:

Giá trị liệt kêMô tả
AlternateRoutesStrategy.SHOW_ALL Mặc định. Hiển thị tối đa 2 tuyến thay thế.
AlternateRoutesStrategy.SHOW_ONE Hiển thị một tuyến thay thế (nếu có).
AlternateRoutesStrategy.SHOW_NONE Ẩn các tuyến đường thay thế.

Ví dụ về mã sau đây minh hoạ cách ẩn hoàn toàn các tuyến thay thế.

RoutingOptions routingOptions = new RoutingOptions();
routingOptions.alternateRoutesStrategy(AlternateRoutesStrategy.SHOW_NONE);
navigator.setDestinations(destinations, routingOptions, displayOptions);

Thanh tiến trình chuyến đi

Thanh tiến trình chuyến đi được thêm vào thành phần điều hướng.

Thanh tiến trình của chuyến đi là một thanh dọc xuất hiện ở cạnh phải cuối bản đồ khi bắt đầu chỉ đường. Khi được bật, chế độ này sẽ hiển thị thông tin tổng quan về toàn bộ chuyến đi, cùng với điểm đến và vị trí hiện tại của người dùng.

Tính năng này giúp người dùng nhanh chóng dự đoán mọi vấn đề sắp tới, chẳng hạn như lưu lượng truy cập, mà không cần phóng to. Sau đó, họ có thể định tuyến lại cho chuyến đi nếu cần. Nếu người dùng định tuyến lại chuyến đi, thanh tiến trình sẽ đặt lại như thể một chuyến đi mới đã bắt đầu từ thời điểm đó.

Thanh tiến trình chuyến đi hiển thị các chỉ báo trạng thái sau:

  • Thời gian đã đi qua trên lộ trình – phần thời gian đã đi qua của chuyến đi.

  • Vị trí hiện tại – vị trí hiện tại của người dùng trong chuyến đi.

  • Trạng thái lưu lượng truy cập – trạng thái của lưu lượng truy cập sắp tới.

  • Điểm đến cuối – điểm đến cuối cùng của chuyến đi.

Bật thanh tiến trình chuyến đi bằng cách gọi phương thức setTripProgressBarEnabled() trên NavigationView hoặc SupportNavigationFragment. Ví dụ:

// Enable the trip progress bar.
mNavFragment.setTripProgressBarEnabled(true);
