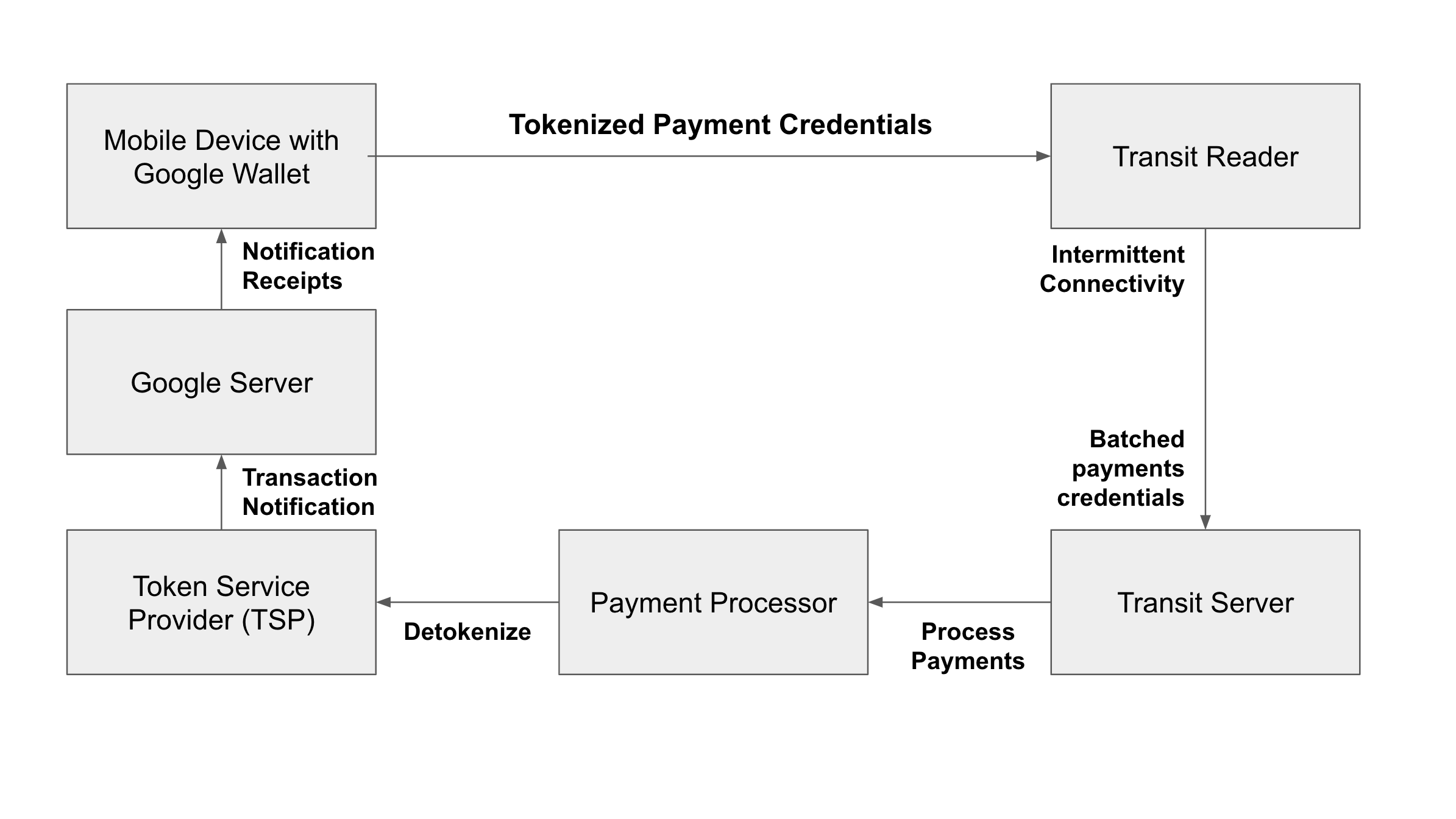

圖 1 顯示開放式付款系統相關技術架構，以及這類機制與 Google 錢包：
以下是技術架構各部分的定義。
- 在行動裝置上使用 Google 錢包
搭載 Android 作業系統的行動裝置可讓使用者安全地新增卡片 Google 錢包。Google 錢包協助代碼化程序， 付款網路會為卡片權杖，然後在行動裝置上新增裝置專屬權杖。如要進一步瞭解代碼化，請參閱「付款的運作方式」。
Google 錢包與多種新型 Android 裝置相容 製造商和板型規格如要瞭解最低需求，請參閱「前置條件」。
- 大眾運輸讀取者
大眾運輸讀卡機通常是指大眾運輸站或公車進入點的讀卡機。大眾運輸讀卡機和終端機會從 Google 錢包接收付款憑證，這與從實體感應式信用卡或簽帳金融卡接收付款憑證的方式相同。目的地： 接受感應式支付時，運輸機讀卡機必須遵守 EMV 協定。詳情請參閱「基本功能規定」。
為了讓讀者符合相關法規並支援行動 EMV 付款， 但不需要升級軟體如要進一步瞭解 Google 對 EMV 標記的要求，請參閱「基本功能規定」。
如果讀者處於離線狀態，或沒有可靠的高速網際網路連線，就必須透過轉換作業啟用離線裝置驗證 (ODA)。如要瞭解最低需求，請參閱 必要條件。
- 大眾運輸伺服器
- 後端伺服器。通常由大眾運輸業者或系統整合商負責運作。紙牌 讀取器通常會間歇性連線至伺服器，並同時批次處理批次交易。 伺服器接收批次處理要求，並將要求傳送至大眾運輸業者的款項 處理器
- 付款處理器
- 付款處理商是處理交易的公司。以去代碼化 並向發卡銀行完成交易。如要進一步瞭解付款處理作業，請參閱「付款的運作方式」。
- 憑證服務供應商 (TSP)
- 支付網路的 TSP 提供服務，可將信用卡和簽帳金融卡轉換為代碼，並解除代碼。處理器會利用 TSP 來擷取付款憑證，這些憑證是根據 Google 錢包應用程式傳送的權杖擷取。
- Google 伺服器
- 伺服器會在 Google 合作夥伴與使用者的 Android 行動裝置之間建立連結。TSP 會將交易通知 (例如授權和結算通知) 傳送至 Google 伺服器。Google 伺服器會使用這項資訊 通知和交易收據
