自訂材質參考資料

場景提供預設材質定義 (.sfm)，可讓開發人員輕鬆取得出色的結果。如果開發人員想深度自訂資產的外觀，可以在資產定義中指定 source 屬性，以建立自己的素材定義 (*.mat 檔案) 並套用至資產。

核心概念

Material
材質定義了途徑的視覺外觀。為了完整描述及轉譯途徑，材質會提供以下資訊：
  • Material 模型
  • 可控管的命名參數組合
  • 光柵狀態 (混合模式、反向滾壓等)
  • 頂點著色器程式碼
  • 片段著色器程式碼
Material 模型
質感設計模型又稱為「陰影模型」或「亮度模型」，用來定義途徑的內建屬性。這些屬性會直接影響光源的計算方式，也會影響表面外觀。
材質定義
文字檔案，說明材質所需的所有資訊。本頁說明 (*.mat) 材質定義檔案的結構和格式。

材質定義

材質定義是一個文字檔，用於說明材質所需的所有資訊：

  • 名稱
  • 使用者參數
  • Material 模型
  • 必要屬性
  • 內插類型 (稱為變數)
  • 光柵狀態 (混合模式等)
  • 著色器程式碼 (片段著色器，選用頂點著色器)

格式化

材質定義格式是一種以 JSON 為基礎的格式，我們稱為 JSONish。頂層材質定義包含使用 3 個不同區塊的 JSON 物件標記法：

material {
    // material properties
}

vertex {
    // vertex shader, optional
}

fragment {
    // fragment shader
}

有效的可行材質定義必須包含 material 區塊和 fragment 區塊。vertex 區塊是選用項目。

與 JSON 的差異

在 JSON 中，物件由鍵/值組合組成。JSON 組合具備下列語法：

"key" : value

值可以是字串、數字、物件、陣列或常值 (true、false 或 null)。雖然這個語法在質感定義中已完全有效，但也接受 JSON 格式的無引號字串變數：

key : value

如果字串包含空格，引號仍會保留。

vertex 和 fragment 區塊包含未逸出且未加引號的 GLSL 程式碼，這在 JSON 中無效。

可以使用單行 C++ 樣式註解。

成對的索引鍵區分大小寫。

成對的值不會區分大小寫。

範例

以下程式碼範例列出有效的材質定義範例。這個定義使用光源材質模型，使用預設的不透明混合模式，需要在轉譯網格中顯示一組 UV 座標並定義 3 個使用者參數。本文件的以下各節將詳細說明 material 和 fragment 區塊。

material {
    name : "Textured material",
    parameters : [
        {
           type : sampler2d,
           name : texture
        },
        {
           type : float,
           name : metallic
        },
        {
            type : float,
            name : roughness
        }
    ],
    requires : [
        uv0
    ],
    shadingModel : lit,
    blending : opaque
}

fragment {
    void material(inout MaterialInputs material) {
        prepareMaterial(material);
        material.baseColor = texture(materialParams_texture, getUV0());
        material.metallic = materialParams.metallic;
        material.roughness = materialParams.roughness;
    }
}

Material 區塊

材質區塊為必要區塊，其中包含屬性組合清單，用於說明所有非著色器資料。

name

類型
string
值
任何字串。如果名稱含有空格，則必須使用雙引號。
說明
設定教材的名稱。該名稱會在執行階段保留，以供偵錯使用。
material {
    name : stone
}

material {
    name : "Wet pavement"
}

shadingModel

類型
string
值
lit、cloth 和 unlit 中的任一項。預設為 lit。
說明
選取「Material 模型」一節所述的材質模型。
material {
    shadingModel : unlit
}

參數

類型
參數物件的陣列
值

每個項目都是包含 name 和 type 屬性的物件，兩者皆為 string 類型。名稱必須是有效的 GLSL ID。類型必須為下表所述的其中一種類型。

類型 說明
bool 單一布林值
布林值 2 兩個布林值的向量
布林值 3 包含 3 個布林值的向量
布林值 4 4 布林值向量
浮動 單浮動式
浮點值 2 2 個浮點的向量
浮點值 3 3 個浮點的向量
浮點值 4 4 浮點向量
int 單一整數
int2 2 個整數的向量
int3 3 個整數的向量
int4 4 個整數的向量
sampler2d 2D 紋理
samplerExternal 外部紋理。詳情請參閱 ExternalTexture 和 setExternalTexture()
取樣器

取樣器類型也可以指定 format (預設為 float) 和 precision (預設為 default)。格式可以是 int 或 float 其中之一。精確度可以是 default (平台的最佳精確度，電腦一般為 high，在行動裝置上為 medium)，low、medium、high。

說明

列出材質所需的參數。這些參數可以在執行階段使用 Sceneform' 材質 API 設定。從著色器存取參數的方式因參數類型而異：

  • 範例範例類型：使用前置字串為 materialParams_ 的參數名稱。例如 materialParams_myTexture。
  • 其他類型：使用參數名稱做為稱為 materialParams 的結構欄位。例如 materialParams.myColor。
material {
    parameters : [
        {
           type : float4,
           name : albedo
        },
        {
           type      : sampler2d,
           format    : float,
           precision : high,
           name      : roughness
        },
        {
            type : float2,
            name : metallicReflectance
        }
    ],
    requires : [
        uv0
    ],
    shadingModel : lit,
}

fragment {
    void material(inout MaterialInputs material) {
        prepareMaterial(material);
        material.baseColor = materialParams.albedo;
        material.roughness = texture(materialParams_roughness, getUV0());
        material.metallic = materialParams.metallicReflectance.x;
        material.reflectance = materialParams.metallicReflectance.y;
    }
}

需要

類型
string 的陣列
值
所有項目都必須是 uv0、uv1、color、tangents 中的任一項。
說明
列出材質所需的頂點屬性。position 屬性會自動包含，無須指定。選取任何非 unlit 的陰影模型時，必須自動提供 tangents 屬性。請參閱這份文件的著色器一節，進一步瞭解如何從著色器存取這些屬性。
material {
    parameters : [
        {
           type : sampler2d,
           name : texture
        },
    ],
    requires : [
        uv0
    ],
    shadingModel : lit,
}

fragment {
    void material(inout MaterialInputs material) {
        prepareMaterial(material);
        material.baseColor = texture(materialParams_texture, getUV0());
    }
}

variables

類型
string 的陣列
值
最多 4 個字串，且每個字串都必須是有效的 GLSL ID。
說明
定義由材質和頂點著色器輸出的自訂內插器 (或變數)。陣列的各個項目會定義內插名稱。片段著色器中的全名是含有 variable_ 前置字串的內插名稱。舉例來說，如果您宣告名為 eyeDirection 的變數，便可使用 variable_eyeDirection 在片段著色器中存取該變數。在頂點著色器中，內插名稱只是 MaterialVertexInputs 結構的成員 (在此範例中為 material.eyeDirection)。著色器中的每個內插類型都是 float4 (vec4)。
material {
    name : Skybox,
    parameters : [
        {
           type : sampler2d,
           name : skybox
        }
    ],
    variables : [
         eyeDirection
    ],
    vertexDomain : device,
    depthWrite : false,
    shadingModel : unlit
}

fragment {
    void material(inout MaterialInputs material) {
        prepareMaterial(material);
        float theta = acos(variable_eyeDirection.y);
        float phi = atan(variable_eyeDirection.z / variable_eyeDirection.x) +
            (variable_eyeDirection.x > 0.0 ? 0.0 : PI);
        material.baseColor = texture(materialParams_skybox,
            vec2((phi + PI / 2.0) / (2.0 * PI), theta / PI));
    }
}

vertex {
    void materialVertex(inout MaterialVertexInputs material) {
        float3 p = getPosition().xyz;
        float3 u = mulMat4x4Float3(getViewFromClipMatrix(), p).xyz;
        material.eyeDirection.xyz = mulMat3x3Float3(getWorldFromViewMatrix(), u);
    }
}

混和

類型
string
值
opaque、transparent、fade、add、masked 中的任一項目。預設為 opaque。
說明

定義轉譯的物件與轉譯目標內容混合方式/使用方式。可能的混合模式如下：

  • 不透明：混合停用，材質和輸出內容的 Alpha 通道會遭到忽略。
  • 透明：已啟用混合功能。材料的輸出以算繪目標與 Alpha 版重疊，使用 Porter-Duff' 的來源 over 規則這個混合模式假設預先套用 Alpha 版。
  • 淡出效果：運作方式為 transparent，但透明度也會套用至鏡面光源。在 transparent 模式中，材質的 Alpha 值僅適用於漫反光。這種混合模式有助於將打光物體淡入和淡出。
  • 新增：已啟用混合功能。素材的輸出內容會新增至轉譯目標的內容。
  • 遮罩：停用混合功能。這個混合模式支援 Alpha 版遮蓋。材質的 Alpha 通道會定義是否要捨棄片段。詳情請參閱「maskThreshold」部分。
material {
    blending : transparent
}

頂點網域

類型
string
值
object、world、view、device 中的任一項。預設為 object。
說明

定義轉譯網格的網域 (或座標空間)。網域會影響頂點著色器中的轉換方式。可用的網域如下：

  • 物件：頂點在物件 (或模型) 座標空間中定義。使用轉譯的物件和#39; 轉換矩陣 轉換頂點
  • 世界：頂點會定義於世界座標空間。頂點不會使用轉譯的物件轉換而轉換。
  • 檢視畫面：頂點定義於檢視畫面 (或眼睛或相機) 座標空間。頂點不會使用轉譯的物件轉換進行轉換。
  • 裝置：頂點會在正規裝置 (或剪輯) 座標空間中定義。頂點不會使用轉譯的物件轉換而轉換。
material {
    vertexDomain : device
}

內插

類型
string
值
「smooth」中的任一項目，flat。預設為 smooth。
說明
定義在頂點之間插入內插類型 (或變數) 的方式。將這項屬性設為 smooth 時，系統會對每個內插器執行正確的正確插值。設為 flat 時，系統不會執行內插功能，且所有三角形內的所有片段都會以同樣的狀態覆蓋。
material {
    interpolation : flat
}

復原

類型
string
值
none、front、back、frontAndBack 中的任一項。預設為 back。
說明
定義要剪輯的三角形：無、前置三角形、後向三角形或全部。
material {
    culling : none
}

色彩寫入

類型
boolean
值
true或false預設為 true。
說明
用於啟用或停用色緩衝區的寫入功能。
material {
    colorWrite : false
}

深度寫入

類型
boolean
值
true或false預設為 true。
說明
用於啟用或停用深度緩衝區寫入功能。
material {
    depthWrite : false
}

深度文化

類型
boolean
值
true或false預設為 true。
說明
用於啟用或停用深度測試。停用深度測試時，包含此材質轉譯的物件一律會顯示在其他不透明物件上方。
material {
    depthCulling : false
}

雙面

類型
boolean
值
true或false預設為 false。
說明
啟用或停用雙向轉譯功能。設為 true 時，culling 會自動設為 none；如果三角形是後面，三角形會自動正常翻轉為正面。
material {
    doubleSided : true
}

資訊公開

類型
string
值
default、twoPassesOneSide 或 twoPassesTwoSides 中的任一項。預設為 default。
說明
控管透明物件的呈現方式。只有在 blending 模式不是 opaque 時，才有效。雖然上述方法均無法準確反映理想的幾何圖形，但實際上通常足夠。

有三種透明度模式：

  • default：透明物件會正常轉譯，並遵循 culling 模式等。

  • twoPassesOneSide：透明物件會先在深度緩衝區中算繪，再於顏色緩衝區中算繪，以遵循 cullling 模式。這實際上只會成功顯示透明物件的一半，如下所示。

  • twoPassesTwoSides：透明物件會在色彩緩衝區中算繪兩次：首先是其背面，接著是前方。這個模式可以讓您轉譯兩組臉孔，同時減少或消除排序問題，如下所示。twoPassesTwoSides 可與 doubleSided 結合使用以獲得更好的效果。

material {
    transparency : twoPassesOneSide
}

遮罩閾值

類型
number
值
介於 0.0 和 1.0 之間的值。預設為 0.4。
說明
設定當 blending 模式設為 masked 時，不得捨棄片段的最小 Alpha 值。當混合模式不是 masked 時，系統會忽略這個值。這個值可用於控制 Alpha 遮蓋物件的外觀。
material {
    blending : masked,
    maskThreshold : 0.5
}

shadowMultiplier

類型
boolean
值
true或false預設為 false。
說明
僅適用於 unlit 著色模型。如果啟用這個屬性，則材質計算的最終顏色乘以陰影因子 (或瀏覽權限)。這可讓您建立透明的陰影接收物件 (例如：AR 中的隱形地面平面)。
material {
    name : "Invisible shadow plane",
    shadingModel : unlit,
    shadowMultiplier : true,
    blending : transparent
}

fragment {
    void material(inout MaterialInputs material) {
        prepareMaterial(material);
        // baseColor defines the color and opacity of the final shadow
        material.baseColor = vec4(0.0, 0.0, 0.0, 0.7);
    }
}

子類篩選器

類型
string 的陣列
值
每個項目必須是 dynamicLighting、directionalLighting、shadowReceiver 或 skinning 中的任一項。
說明
用於指定應用程式不需要的著色器變數清單。這些程式碼著色器會在程式碼產生階段遭到略過，因此可以降低材質的整體大小。請注意，部分變化版本可能會自動篩除。舉例來說，所有編譯相關的變數 (directionalLighting 等) 在編譯 unlit 材料時都會被篩除。請謹慎使用變化版本篩選器，篩選出執行階段所需的變數可能會導致當機。

變化版本的說明： - directionalLighting，適用於情境中的光源 - dynamicLighting，適用於情境中的非定向光源 (點、位置等) - shadowReceiver，用於物件接收陰影時使用 - skinning，在物件使用 GPU 膚色建立動畫效果時使用

material {
    name : "Invisible shadow plane",
    shadingModel : unlit,
    shadowMultiplier : true,
    blending : transparent,
    variantFilter : [ skinning ]
}

頂點區塊

頂點區塊為選用項目，可用來控制素材的頂點陰影階段。頂點區塊必須包含有效的 ESSL 3.0 程式碼 (OpenGL ES 3.0 中支援的 GLSL 版本)。您可以在頂點區塊中建立多個函式，但「必須」宣告 materialVertex 函式：

vertex {
    void materialVertex(inout MaterialVertexInputs material) {
        // vertex shading code
    }
}

著色系統會在執行階段自動叫用這個函式，並讓您使用 MaterialVertexInputs 結構讀取及修改 Material 屬性。結構的完整定義請參閱質感設計端點輸入一節。

您可以使用這個結構來計算自訂變數/內插器，或修改屬性的值。舉例來說，下列頂點區塊會隨著時間改變頂點的色彩和 UV 座標：

material {
    requires : [uv0, color]
}
vertex {
    void materialVertex(inout MaterialVertexInputs material) {
        material.color *= sin(getTime());
        material.uv0 *= sin(frameUniforms.time);
    }
}

除了 MaterialVertexInputs 結構以外，頂點陰影程式碼也可以使用著色器公用 API 一節中列出的所有公用 API。

材質頂點輸入

struct MaterialVertexInputs {
    float4 color;         // if the color attribute is required
    float2 uv0;           // if the uv0 attribute is required
    float2 uv1;           // if the uv1 attribute is required
    float3 worldNormal;   // only if the shading model is not unlit
    float4 worldPosition; // always available
    // variable* names are replaced with actual names
    float4 variable0;     // if 1 or more variables is defined
    float4 variable1;     // if 2 or more variables is defined
    float4 variable2;     // if 3 or more variables is defined
    float4 variable3;     // if 4 or more variables is defined
};

片段區塊

片段區塊必須用來控製材料的片段陰影階段。片段區塊必須包含有效的 ESSL 3.0 程式碼 (OpenGL ES 3.0 中支援的 GLSL 版本)。您可以在頂點區塊中建立多個函式，但「必須」宣告 material 函式：

fragment {
    void material(inout MaterialInputs material) {
        prepareMaterial(material);
        // fragment shading code
    }
}

著色系統會在執行階段自動叫用這個函式，並讓您使用 MaterialInputs 結構讀取及修改 Material 屬性。結構的完整定義請參閱 Material 片段輸入部分。請參閱本文的「材質模型」部分，取得結構各個成員的完整定義。

material() 函式的目標是計算所選陰影模型的專屬材質屬性。例如，下列片段區塊使用標準亮光模型建立光滑的紅色金屬：

fragment {
    void material(inout MaterialInputs material) {
        prepareMaterial(material);
        material.baseColor.rgb = vec3(1.0, 0.0, 0.0);
        material.metallic = 1.0;
        material.roughness = 0.0;
    }
}

prepMaterial 函式

請注意，在離開 material() 函式之前，您必須呼叫 prepareMaterial(material)。這個 prepareMaterial 函式會設定 Material 模型的內部狀態。Fragment API 區段中提及的某些 API (例如 shading_normal) 只能在叫用 prepareMaterial()「之後」存取。

請特別注意，normal 屬性 (如材質片段輸入 一節所述) 在修改 prepareMaterial() 之前才會有影響。下列為片段著色器的片段，可正確修改 normal 屬性，以實作具有碰撞映射的光滑紅色塑膠：

fragment {
    void material(inout MaterialInputs material) {
        // fetch the normal in tangent space
        vec3 normal = texture(materialParams_normalMap, getUV0()).xyz;
        material.normal = normal * 2.0 - 1.0;

        // prepare the material
        prepareMaterial(material);

        // from now on, shading_normal, etc. can be accessed
        material.baseColor.rgb = vec3(1.0, 0.0, 0.0);
        material.metallic = 0.0;
        material.roughness = 1.0;
    }
}

Material 片段輸入內容

struct MaterialInputs {
    float4 baseColor;           // default: float4(1.0)
    float4 emissive;            // default: float4(0.0)

    // no other field is available with the unlit shading model

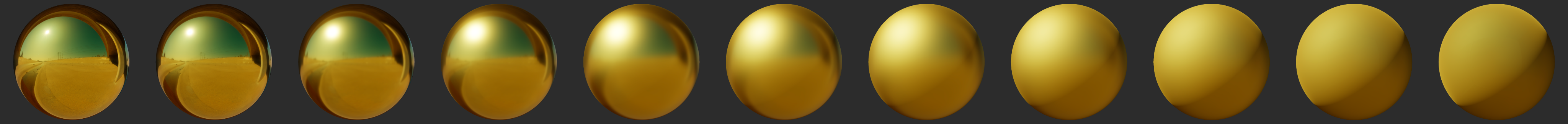

    float  roughness;           // default: 1.0

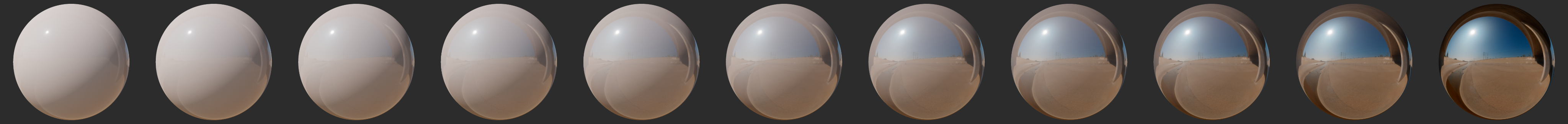

    float  metallic;            // default: 0.0, not available with cloth

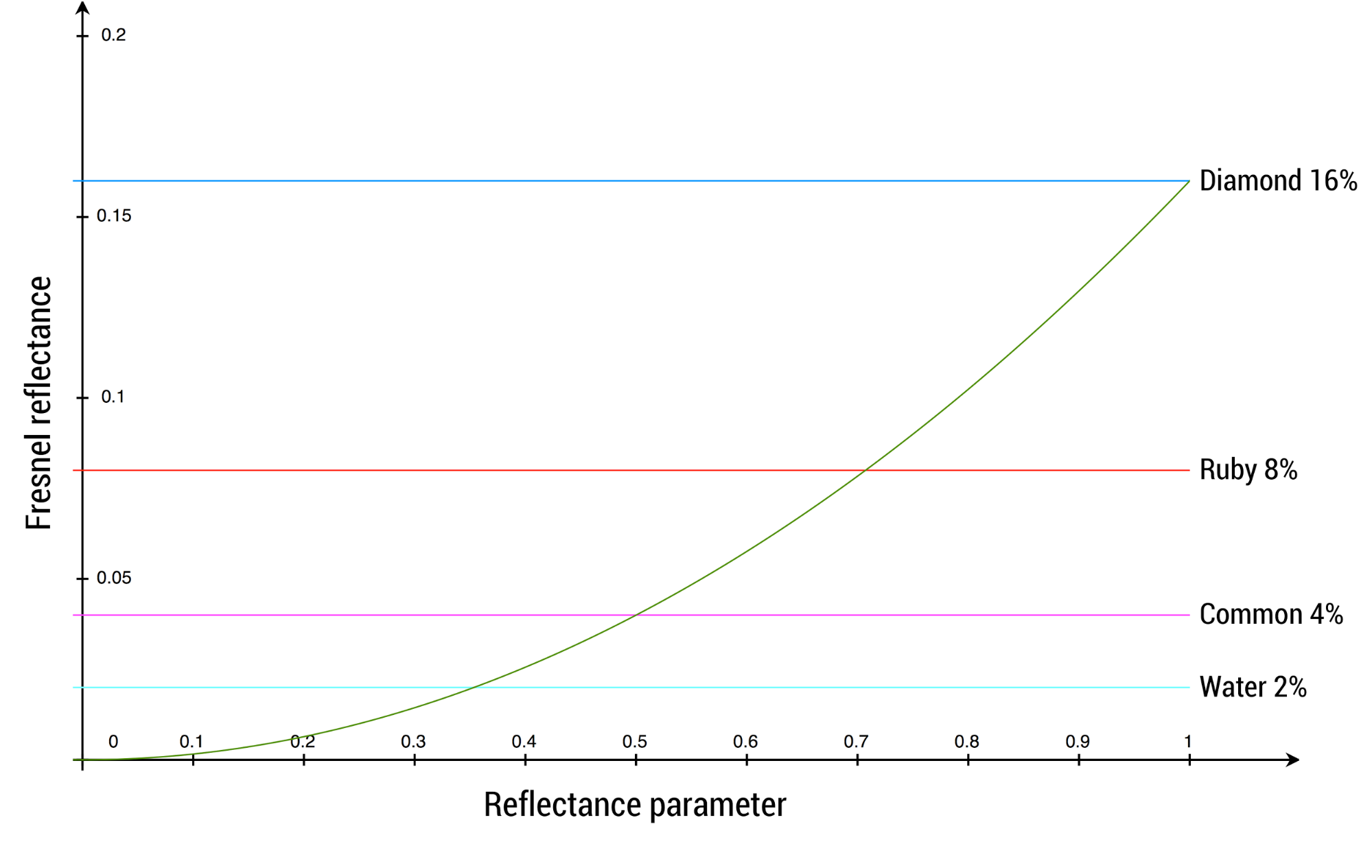

    float  reflectance;         // default: 0.5, not available with cloth

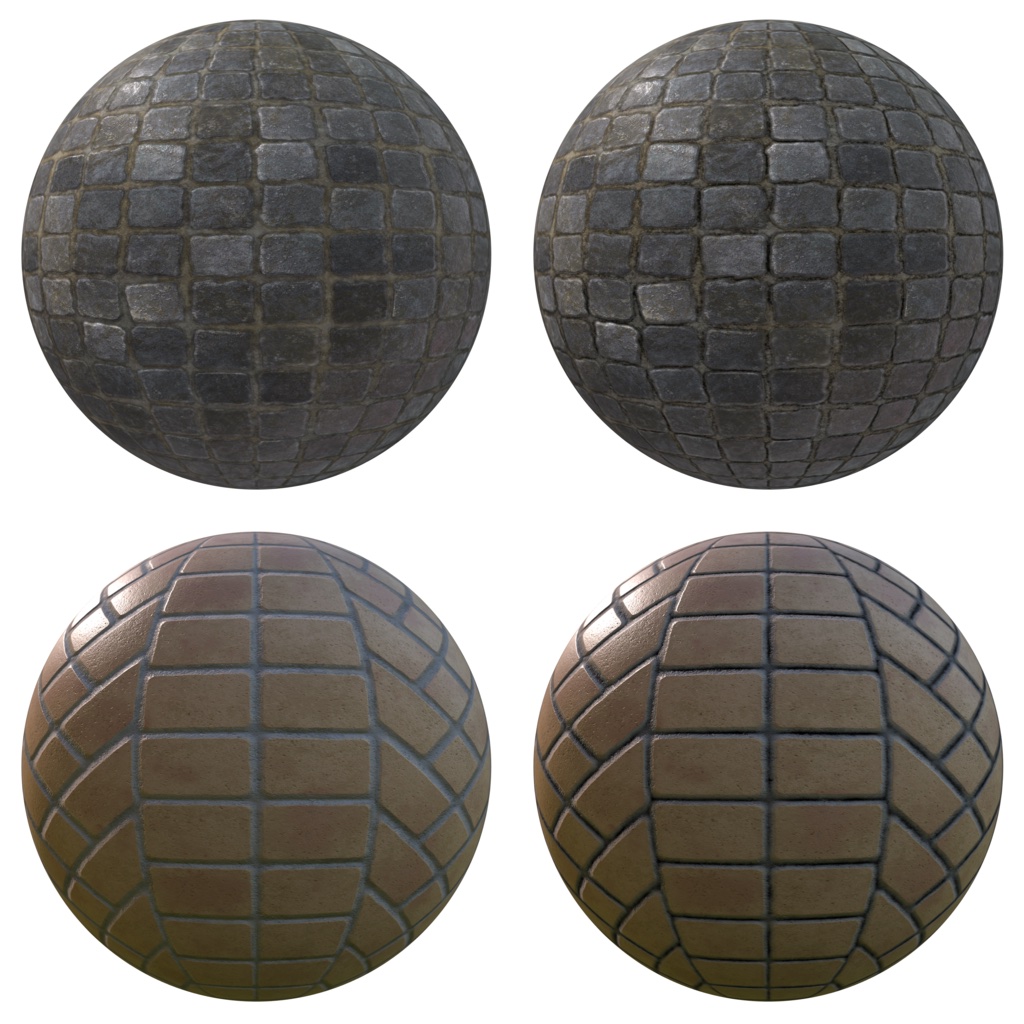

    float  ambientOcclusion;    // default: 0.0

    // not available when the shading model is cloth

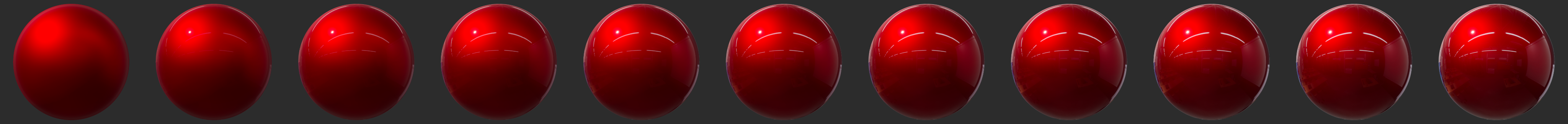

    float  clearCoat;           // default: 1.0

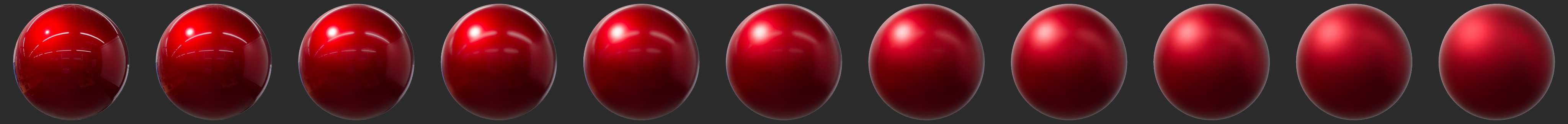

    float  clearCoatRoughness;  // default: 0.0
    float3 clearCoatNormal;     // default: float3(0.0, 0.0, 1.0)

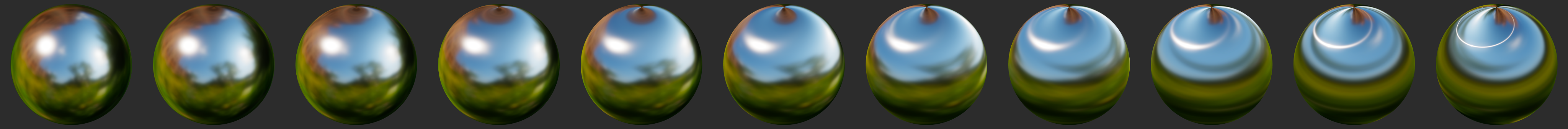

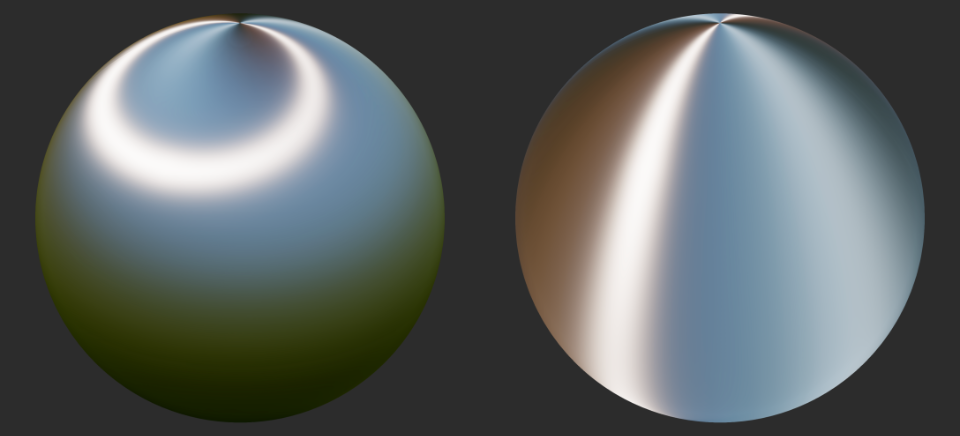

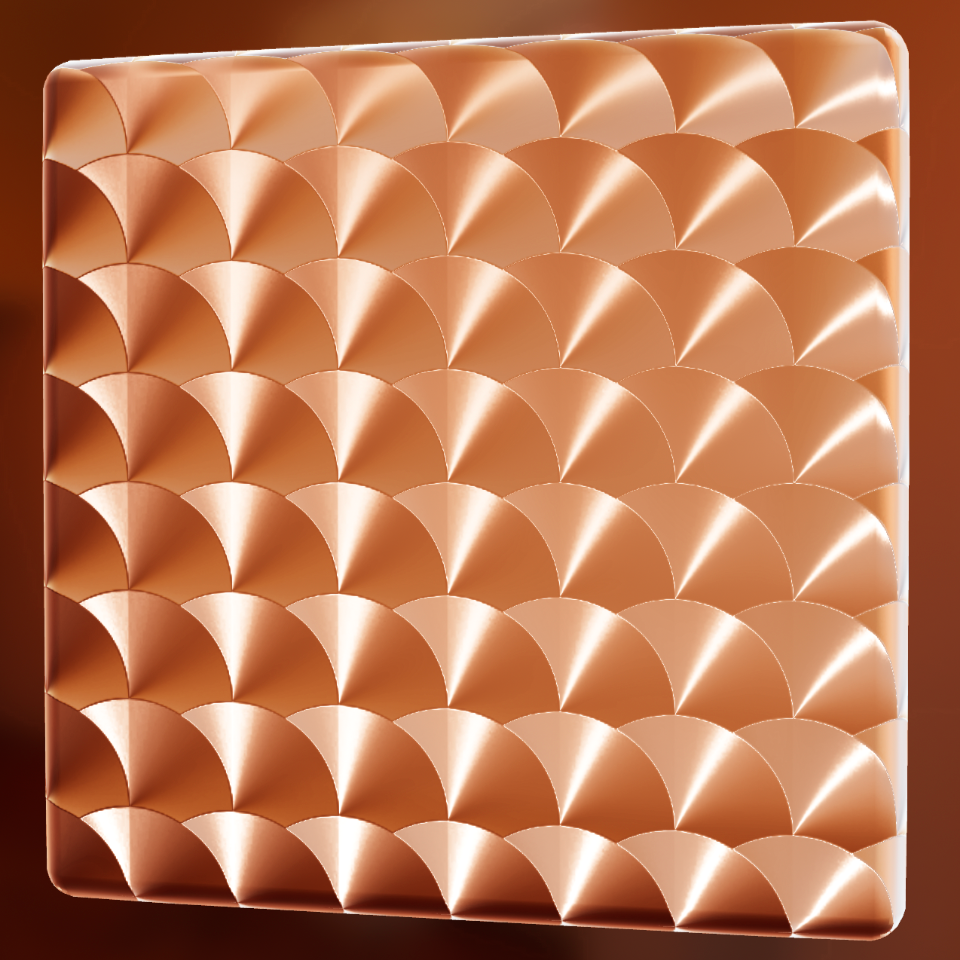

    float  anisotropy;          // default: 0.0
    float3 anisotropyDirection; // default: float3(1.0, 0.0, 0.0)


    // only available when the shading model is cloth

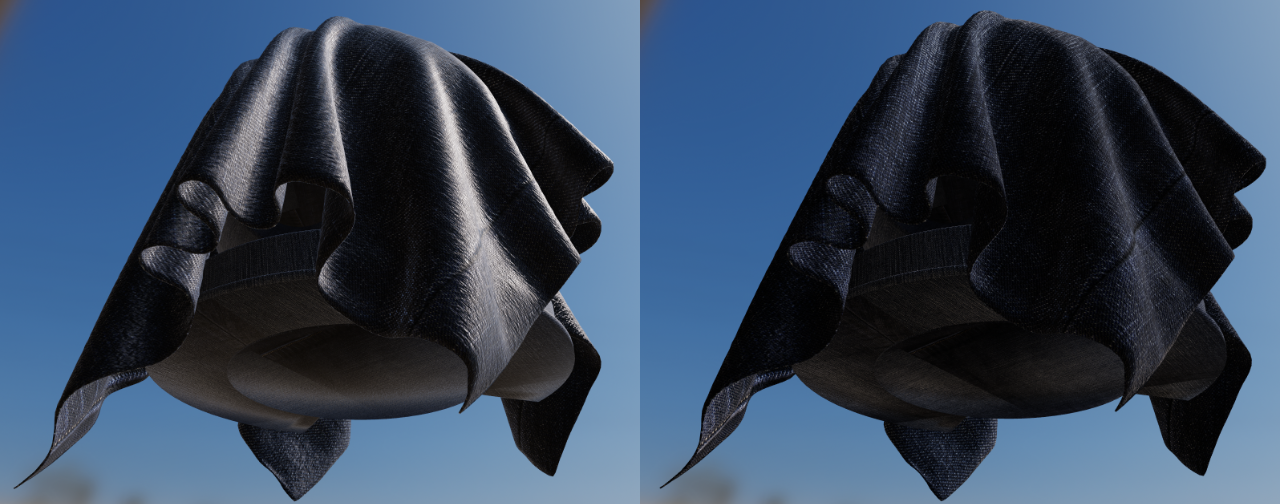

    float3 sheenColor;         // default: sqrt(baseColor)

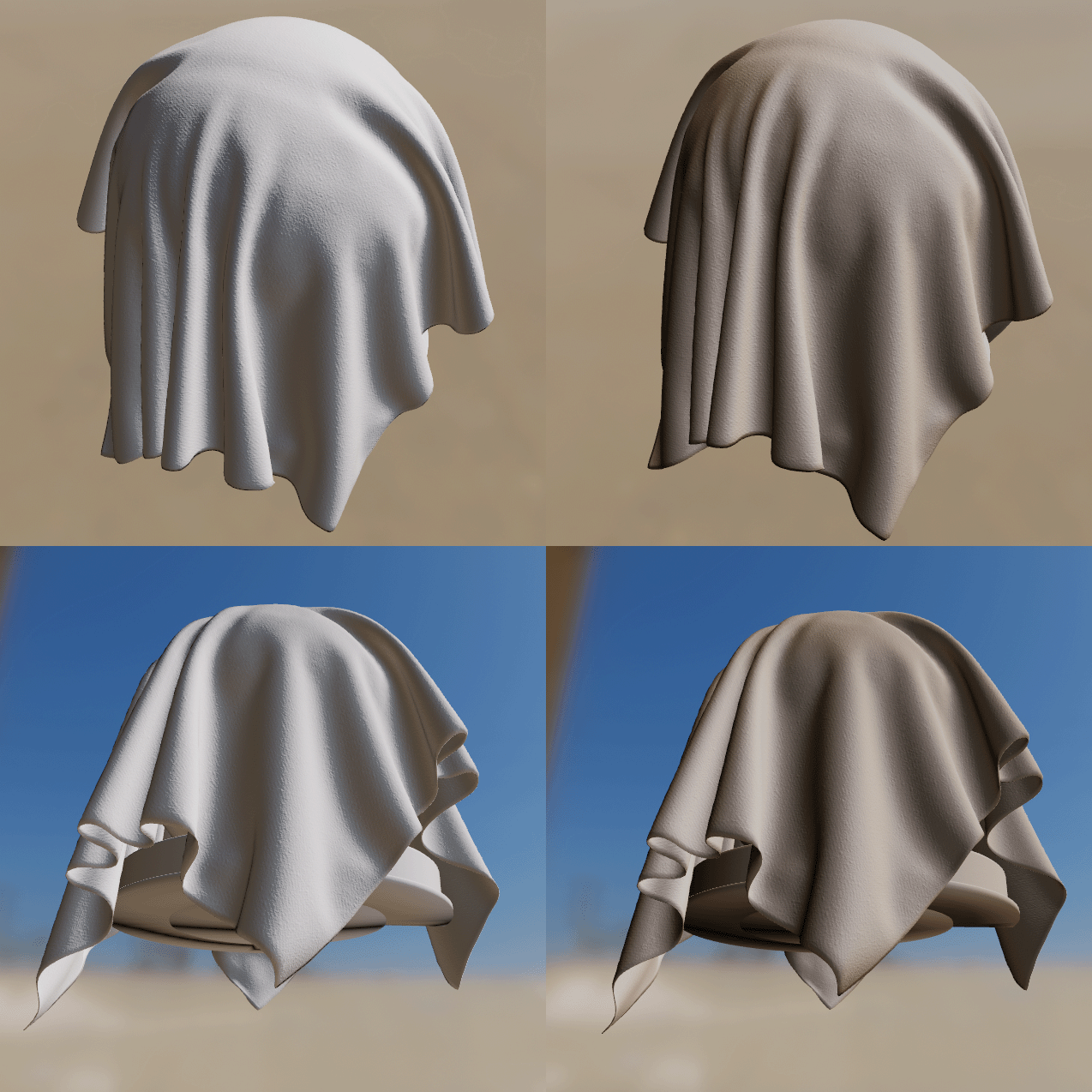

    float3 subsurfaceColor;    // default: float3(0.0)

    // not available when the shading model is unlit
    // must be set before calling prepareMaterial()
    float3 normal;             // default: float3(0.0, 0.0, 1.0)
}

著色器公用 API

類型

雖然可以直接使用 GLSL 類型 (vec4 或 mat4)，但我們建議使用下列類型別名：

名稱 GLSL 類型 說明
布林值 BVEC2 包含 2 個布林值的向量
布林值 3 Bvec3 包含 3 個布林值的向量
布林值 4 Bvec4 包含 4 個布林值的向量
整數 2 ivec2 包含 2 個整數的向量
整數 3 ivec3 包含 3 個整數的向量
整數 4 ivec4 包含 4 個整數的向量
uint2 Uvec2 包含 2 個無符號整數的向量
uint3 Uvec3 包含 3 個無符號整數的向量
uint4 Uvec4 包含 4 個無符號整數的向量
浮點 2 浮點值 2 包含 2 個浮點的向量
浮點 3 浮點值 3 包含 3 個浮點的向量
float4 浮點值 4 包含 4 個浮點的向量
float4x4 墊 4 4x4 浮點矩陣
float3x3 墊片 3 3x3 浮點矩陣

數學

名稱 類型 說明
PI 浮動 代表 \(\pi\)的常數
HALF_PI 浮點值 代表\(\frac{\pi}{2}\)的常數
saturate(float x) 浮點值 將指定的值限制在 0.0 到 1.0 之間
pow5(浮點 x) 浮動 運算 \(x^5\)
sq(浮動 x) 浮動 運算 \(x^2\)
max3(float3 v) 浮點值 傳回指定 float3 的最大值
mulMat4x4Float3(float4x4m, float3 v) float4 傳回 \(m * v\)
mulMat3x3Float3(float4x4m, float3 v) float4 傳回 \(m * v\)

矩陣

名稱 類型 說明
getViewFromWorldMatrix() float4x4 從世界空間轉換為檢視/眼睛空間的矩陣
getWorldFromViewMatrix() float4x4 從檢視/眼睛空間轉換成世界空間的矩陣
getClipFromViewMatrix() float4x4 從觀看/眼睛空間轉換成剪輯 (NDC) 空間的矩陣
getViewFromClipMatrix() float4x4 將片段 (NDC) 空間轉換為檢視/眼部空間的矩陣
getClipFromWorldMatrix() float4x4 可從世界轉換為剪輯 (NDC) 空間的矩陣

影格常數

名稱 類型 說明
getResolution() 浮點值 4 以像素為單位的檢視畫面解析度：width、height、1 / width、1 / height
getWorldCameraPosition() 浮點值 3 相機/眼睛在世界空間中的位置
getTime() 浮動 Sceneform 引擎初始化後的所需時間 (以秒為單位)，可能會定期重設，以免精確度損失
getImpression() 浮動 相機的光度曝露
getEV100() 浮動 相機的 ISO 100 曝光值

僅限 Vertex

下列 API 僅適用於頂點區塊：

名稱 類型 說明
getPosition() float4 由材質定義的網域中的頂點位置 (預設值：物件/模型空間)
getWorldFromModelMatrix() float4x4 將模型 (物件) 空間轉換為世界空間的矩陣
getWorldFromModelNormalMatrix() float3x3 可將法線 (物件) 空間空間轉換為世界空間的矩陣

僅限片段

下列 API 僅適用於片段區塊：

名稱 類型 說明
getWorldTangentFrame() float3x3 在每個資料欄中，包含世界空間中頂點的 tangent (frame[0])、bi-tangent (frame[1]) 和 normal (frame[2]) 的矩陣。如果材質不會計算串場廣告映射的切線空間，或者陰影並非不同的非均質，則這個矩陣中只有 normal 有效。
getWorldPosition() float3 片段在世界空間中的位置
getWorldViewVector() float3 從片段位置到眼睛的世界空間正規化向量
getWorldNormalVector() float3 串場廣告空間後正常化的標準空間 (必須在 prepareMaterial() 之後使用)
getWorldReflectedVector() float3 可反映檢視畫面向量的正常檢視畫面 (必須在 prepareMaterial() 之後使用)
getNdotV() 浮點值 dot(normal, view) 的結果，一律大於 0 (必須在 prepareMaterial() 之後使用)
getColor() float4 需要插色的片段顏色 (如果需要色彩屬性)
getUV0() float2 如果需要 uv0 屬性，則第一組內插式 UV 座標
getUV1() float2 如果需要 uv1 屬性，則第一組內插式 UV 座標
inverseTonemap(float3) float3 將反向色調對應運算子套用至指定的線性 sRGB 顏色。這項作業可能為約略值
inverseTonemapSRGB(float3) float3 將反向色調對應運算子套用至指定的非線性 sRGB 顏色。這項作業約為
luminance(float3) 浮點值 計算指定線性 sRGB 顏色的亮度

材質模型

場景資料可使用下列其中一種質感模型：

  • 亮光 (或標準)
  • 布
  • 打光

Lit 模型

照明模型是 Sceneform' 標準材質模型。此實體式著色模型經過設計，可與其他常見工具和引擎 (例如 Unity 5、Unreal Engine 4、Substance Designer 或 Marmoset Toolpack) 具有良好的互通性。

此質感模型可用於描述大量非金屬表面 (電工) 或金屬表面 (導體)。

使用標準屬性控管材質外觀時，可以使用下表中說明的屬性。

標準模型的屬性

屬性 定義
baseColor 非金屬表面的漫反射配置，金屬表面的鏡片顏色
Metallic 途徑似乎是電傳 (0.0) 還是導電 (1.0)。通常用做二進位值 (0 或 1)
粗糙度 感知表面的平滑度 (1.0) 或粗糙度 (0.0)。平滑的表面顯示了清晰的反射
反射 中階表面的發射率為電流反射。這樣可直接控制反射的強度
ClearCoat 透明外套層的強度
clearCoatRoughness 感知平滑層層的平滑度或粗糙度
非均質性 切線或位元方向的各向異性
無異質方向 當地途徑方向
ambientOcclusion 定義透過表面點能夠存取的環境光度。每個像素的陰影係數介於 0.0 到 1.0 之間
一般 使用擴音對應來覆寫表面的詳細資料 (一般對應)
clearCoatNormal 使用「bumap map」(常規對應) 來清除透明外套層的詳細資料 (一般對應)
幹擾 使用其他漫反射模擬模擬模擬表面 (例如霓虹燈等)這項屬性在大量花卉傳遞的 HDR 管線中非常實用

下表說明每個屬性的類型和範圍。

屬性 類型 範圍 注意事項
baseColor 浮點值 4 [0..1]。 預先乘以線性 RGB
金屬樂 浮動 [0..1]。 應為 0 或 1
粗糙度 浮動 [0..1]。
反射 浮動 [0..1]。 偏好值 > 0.35
ClearCoat 浮動 [0..1]。 應為 0 或 1
clearCoatRoughness 浮動 [0..1]。 重新對應至 [0..0.6]
非均質性 浮點值 [-1..1] 這個值為正值時，非均質方向為切線方向
anisotropyDirection float3 [0..1] 線性 RGB，對切線空間編碼方向向量
ambientOcclusion 浮動 [0..1]。
一般 float3 [0..1] 線性 RGB，對切線空間編碼方向向量
clearCoatNormal float3 [0..1] 線性 RGB，對切線空間編碼方向向量
幹擾 float4 rgb=[0..1], a=[-n..n] Alpha 版是曝光補償

基本顏色

baseColor 屬性定義了物件的感知色彩 (有時稱為 albedo)。baseColor 的效果取決於途徑的性質，由 Metallic 一節說明的 metallic 屬性所控制。

非金屬 (電業)

用於定義表面的漫反射顏色。如果值在 0 到 255 之間編碼，或是範圍 [0.04..0.94] 到 0 到 1 之間，則實際值通常位於 [10..240] 範圍內。下表為非金屬表面的基本顏色範例。

金屬音樂 sRGB 十六進位數 顏色
珊瑚色 0.19、0.19、0.19 #323232

橡膠 0.21、0.21、0.21 #353535

泥濘 0.33、0.24、0.19 #553d31

木材 0.53、0.36、0.24 #875c3c

植被 0.48、0.51、0.31 #7b824e

Brick 0.58、0.49、0.46 #947d75

沙 0.69、0.66、0.52 #b1a884

Concrete 0.75、0.75、0.73 #c0bfbb

金屬 (導電)

定義途徑的鏡面色。如果這個值是在 0 到 255 之間編碼，或是範圍 [0.66..1.0] 到 0 到 1 之間，則實際值通常會落在 [170..255] 範圍內。請參閱下表，瞭解金屬表面的基本顏色範例。

金屬音樂 sRGB 十六進位數 顏色
銀色 0.98、0.98、0.96 #faf9f5

鋁 0.96、0.96、0.96 #f4f5f5

Titan 0.81、0.78、0.76 #cec8c2

鐵 0.76、0.74、0.73 #c0bdba

白金級 0.84、0.82、0.79 #d6d1c8

鑠金獎 1.00、0.87、0.62 #fedc9d

黃銅 0.96、0.89、0.68 #f4e4ad

銅 0.98、0.85、0.72 #fbd8b8


金屬

metallic 屬性會定義途徑是否為金屬 (「導體」) 或非金屬 (電電) 表面。這個屬性應用於二進位值，設為 0 或 1。使用紋理時，中繼值只能在不同類型表面之間建立轉場。

這個屬性會大幅改變表面的外觀。非金屬表面會呈現色差反射和光學鏡面反射 (反射光不會改變顏色)。金屬表面沒有任何反射和反射鏡的鏡面反射 (反射光會沿用 baseColor 所定義的途徑顏色)。

metallic 的效果如下所示 (按一下圖片即可查看較大的版本)。

粗糙度

roughness 屬性可控制介面的感知平滑度。將 roughness 設為 0 時，表面可保持光滑流暢。表面越粗糙，就是「反映者」。反思就是這個屬性通常在其他引擎和工具中稱為「光暈」，正好與粗糙度 (roughness = 1 - glossiness) 相反。

非金屬

roughness 對非金屬介面的影響 (按一下圖片即可查看較大版本)。

金屬

roughness 對金屬介面的影響 (按一下圖片即可查看較大的版本)。

感受

reflectance 屬性只會影響非金屬表面。這個屬性可用來控制鏡面強度。這個值定義於 0 和 1 之間，代表重新對應百分比的百分比。舉例來說，預設值 0.5 對應 4% 的反射率。您應避免使用低於 0.35 (2% 反射率) 的值，因為現實世界中沒有任何材質的低反射率。

reflectance 對非金屬介面的影響 (按一下圖片即可查看較大版本)。

下圖顯示常見值以及與對應函式之間的關係。

下表說明各種材質類型的可接受的反射率值 (實際材質的值低於 2%)。

Material 感受 屬性值
水域 2% 0.35
布料 4% 至 5.6% 0.5 至 0.59
常見的液體 2% 至 4% 0.35 至 0.5
常見寶石 5% 至 16% 0.56 至 1.0
塑膠、玻璃 4% 至 5% 0.5 至 0.56
其他電氣材料 2% 至 5% 0.35 至 0.56
眼睛 2.5% $0.39 美元
外觀 2.8% 0.42
美髮 4.6% 0.54
牙齒 5.8% 0.6
預設值 4% 0.5

清除外套

多層材質相當常見，特別是在基礎層上有半透明層的材質。這類材料的範例包括油漆、汽水罐、漆木和壓克力。

clearCoat 屬性可用來描述包含兩個圖層的材質。明確的外套層應一律為全向和電感。下圖比較了標準材質模型 (左側) 和透明外套模型 (右側) 上的碳纖維材質。

clearCoat 屬性可控制明確的外套層強度。這項要求應視為二進位值，並設為 0 或 1。中繼值有助於控製表面上具有明確外層層的部分，以及沒有哪些區域之間的轉換效果。

clearCoat 對約略金屬的影響 (點選圖片即可查看較大版本)。

清除外套粗糙度

clearCoatRoughness 屬性與 roughness 屬性類似，但僅適用於清除外套層。此外，由於清除外層層永不完全粗糙，因此 0 和 1 之間的值會在內部重新對應為 0 到 0.6 的實際粗糙度。

clearCoatRoughness 對約略金屬的影響 (按一下圖片即可查看較大的版本)。

非均質

許多實際材質 (例如拉絲金屬) 只能使用非均質反射模型複製。您可以使用 anisotropy 屬性，將預設材質從非均質模型變更為非均質模型。下圖比較了非均質材料 (左側) 和天平材料 (右側)。

將 anisotropy 從 0.0 (左) 到 1.0 (右側) 的差異在粗糙度金屬表面上 (按一下圖片即可查看較大的版本)。

下圖顯示如何使用正值或負值來控制非均質醒目顯示的方向：正值 (左) 定義切線方向的非均質，以及正方向的負值 (右側)。

非均質方向

anisotropyDirection 屬性會在特定點定義途徑的方向，因此控制鏡面醒目顯示的形狀。指定為 3 個值的向量，通常由紋理組成，會編碼到途徑的本機路線。

以下程式碼顯示了在有方向貼圖的金屬上算繪 anisotropyDirection 的效果 (按一下圖片即可查看較大的版本)。

用來呈現上圖的方向地圖如下所示。

環境遮蔽

ambientOcclusion 屬性會定義透過途徑存取的環境光度。以 0.0 (完全覆蓋) 和 1.0 (完全亮燈) 之間的每像素陰影係數計算。這個屬性只會影響光柵間接光源 (圖片型照明)，不會影響定向、點和光源等直接光源，也不會影響鏡面照明。下圖比較了沒有擴散環境光遮蔽 (左) 和與其 (右) 的材質。

正常

normal 屬性會定義特定時間點的介面法線。通常是來自法線圖紋理，因此每像素的屬性不同。正切空間提供法向量，表示 +Z 指向表面外。

例如，假設我們要想顯示一件掛著絨衣皮革的家具。建立幾何圖形時，為了正確顯示疊加模式，將需要過多三角形，因此我們將高多邊形網格烘焙為法線圖。接著，即可將基本地圖套用至簡化的網格。下圖比較了不含正映射的簡單網格 (左) 與右側圖像 (右側)。

請注意，normal 屬性會影響基礎層，而非明確的外層。

清除外套

clearCoatNormal 屬性定義了特定點上的透明漆層的正常值。運作方式與 normal 屬性相同。

發射

emissive 屬性可用來模擬介面發出的額外光源。定義為 float4 值，其中包含 RGB 顏色 (線性空間) 和曝光補償值 (Alpha 管道)。

雖然曝光值實際上會反映相機設定的組合，但攝影師通常用於描述光強度。因此，相機可讓相機為曝光不足或曝光不足的圖片曝光補償。這項設定可用於藝術控制，但有助於達到適當的曝光度 (例如，曝光時的 18% 會是灰色)。

排放屬性的曝光補償值可用於強制發光的顏色比目前的曝光更亮 (正值) 或更暗 (負值)。如果已啟用花卉花卉效果，則使用正面的補償補償方式，可允許表面開花。

佈局模型

前述的所有 Material 模型旨在模擬以巨集和微觀設計的模擬介面。不過，衣服和織布通常由鬆耦合的執行緒以吸收並散射事件光源組成。與硬性表面相比，布料的特徵是柔和的鏡面強片和較大的落體，並帶有模糊光源導致的向前/向後散佈所導致。有些布料也會呈現雙色鏡片顏色 (例如天鵝絨)。

下圖比較使用標準模型 (左側) 和布料模型 (右側) 算繪的丹寧布料。請注意，標準材質模型無法擷取牛仔布料樣本 (左側) 的外觀。表面看起來像是堅硬的 (近似塑膠材質)，與布料相比，比一件布料更類似。這也顯示了因吸收和散佈導致的柔軟鏡面柔軟程度，對於將生活巧妙地融入布料的重要性。

Velvet 是布料模型的常見用途。如下圖所示，這類布料因正向和反向散佈而產生強烈的邊緣光照。這些散佈事件是由直立在布料表面的纖維所引起。當事件光源從與檢視方向相反的方向產生時，光纖會將光散射。同樣地，當光源從觀看方向的方向相同時，光纖會散熱。

但請注意，有些布料類型仍是由硬質材質材質製成。舉例來說，可以使用標準或非均質材料模型重新建立皮革、絲綢和拋光。

布料模型包含先前針對標準材質模式定義的所有參數，但 Metallic 和 reflectance 除外。下表有兩個額外參數可用。

參數 定義
sheenColor 用於建立雙色鏡面布料的鏡面色調 (預設為 \(\sqrt{baseColor}\))
subsurfaceColor 在散佈後透過材質吸收和色調的色調

下表說明每個屬性的類型和範圍。

屬性 類型 範圍 注意事項
sheenColor 浮點值 3 [0..1]。 線性 RGB
subsurfaceColor 浮點值 3 [0..1]。 線性 RGB

如要建立類似天鵝絨的材質，基本顏色可設為黑色 (或深色)。應改為在顏色上設定顏色。如要建立較常見的布料 (例如丹寧布、棉質等)，請使用基本色色做為色階，並使用預設色調顏色，或將色調顏色設為基本顏色的亮度。

亮色

sheenColor 屬性可用來直接修改鏡面反射。可進一步控制布料的外觀，並讓使用者能夠建立雙色鏡面材質。

下圖為比較有 (沒有) 和有 (右) 色調的藍色布料 (點選圖片即可查看較大的版本)。

子介面顏色

subsurfaceColor 屬性並非以實體為基礎，可用於模擬某些類型布料的光吸收、部分吸收和重新發光。這一點有助於製作柔軟的布料。

下圖說明 subsurfaceColor 的效果。顯示白布 (左欄) 與白色布料散佈 (右欄) 的白布。按一下圖片即可查看較大的版本。

未打光模式

未打光材料模型可用來關閉所有光源運算。其主要用途是轉譯預先打光的元素，例如立方體對應、外部內容 (例如影片或相機)、使用者介面、視覺化/偵錯等。未亮相模型只會公開下表中的兩個屬性。

屬性 定義
baseColor 介面擴散色彩
幹擾 可模擬發光錶面的其他擴散色彩。這項屬性在大量花卉傳遞的 HDR 管線中非常實用

下表說明每個屬性的類型和範圍。

屬性 類型 範圍 注意事項
baseColor 浮點值 4 [0..1]。 預先乘以線性 RGB
幹擾 float4 rgb=[0..1], a=N/A 預先乘法的線性 RGB 將忽略 Alpha 版

emissive 的值會存在時直接新增至 baseColor。如果使用 HDB 管道設定花朵通過，emissive 的主要用途就是強制強制亮光。

下圖顯示用於顯示偵錯資訊的未亮面材質模型 (按一下圖片即可查看較大的版本)。

處理顏色

線性顏色

如果顏色資料來自紋理，請務必使用 sRGB 紋理，從 sRGB 到線性的自動硬體轉換功能中受益。如果色彩資料會以參數形式傳遞至材質，您可以在每個顏色管道上執行以下演算法，從 sRGB 轉換為線性：

float sRGB_to_linear(float color) {
    return color <= 0.04045 ? color / 12.92 : pow((color + 0.055) / 1.055, 2.4);
}

或者，您也可以使用下列其中一個價格較低的版本，如下所示：

// Cheaper
linearColor = pow(color, 2.2);
// Cheapest
linearColor = color * color;

乘數 Alpha 版

如果顏色的 RGB 元件乘以 Alpha 通道，顏色就會使用經過乘數的 Alpha 版：

// Compute pre-multiplied color
color.rgb *= color.a;

如果從紋理取樣了顏色，則只需要確保紋理資料已預先乘以。在 Android 裝置上，根據預設，只要從點陣圖上傳的所有紋理都會預先經過倍數計算。
