Метаданные XMP фотосферы

Описанное здесь пространство имен панорамы содержит свойства, которые предоставляют информацию о создании и рендеринге панорам, также иногда называемых панорамами, например созданных с помощью функции «Фотосфера» в камере Android 4.2. Метаданные должны быть сериализованы и встроены в панораму, как описано в стандарте Adobe XMP (см. ссылки в конце этой страницы).

URI пространства имен: http://ns.google.com/photos/1.0/panorama/

Свойства метаданных

На диаграммах и в таблице ниже показаны свойства фотосферы, инкапсулированные параметрами GPano. При редактировании и просмотре панорам обязательно проверяйте и обновляйте метаданные соответствующим образом, как описано далее в этом документе. При указании полей положения и начального курса обязательно следуйте соглашениям об углах Эйлера, обсуждаемым далее в этом документе.

Обратите внимание, что продукты Google поддерживают только сферические проекции. Дополнительные прогнозы в настоящее время поддерживаются только другими партиями.

Сферические проекции

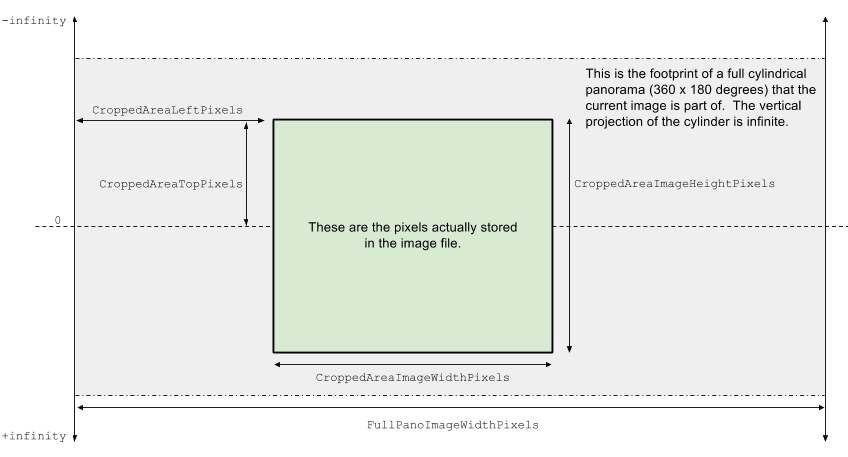

Цилиндрические проекции

Обратите внимание: если верхняя часть цилиндрического изображения находится над горизонтом, значение CroppedAreaTopPixels должно быть отрицательным. Значение 0 для CroppedAreaTopPixels поместит верхнюю часть изображения на горизонт. Положительное значение CroppedAreaTopPixels помещает верхнюю часть изображения ниже горизонта.

Справочник параметров GPano

Пример полной фотосферы

Непрограммисты могут добавить приведенный ниже пример метаданных к своим существующим полным панорамам (360 x 180 градусов) с небольшими изменениями. Это можно сделать в продуктах для редактирования изображений, таких как Adobe Photoshop.

1. измените все вхождения 4000 и 2000, чтобы они соответствовали соответствующей ширине и высоте вашего изображения в пикселях.
2. обновите PoseHeadingDegrees, если хотите, чтобы Карты Google могли отображать вашу панораму; в противном случае вы можете удалить этот параметр по желанию.
3. обновить или удалить необязательные параметры (как указано выше)

<rdf:Description rdf:about="" xmlns:GPano="http://ns.google.com/photos/1.0/panorama/">
    <GPano:UsePanoramaViewer>True</GPano:UsePanoramaViewer>
    <GPano:CaptureSoftware>Photo Sphere</GPano:CaptureSoftware>
    <GPano:StitchingSoftware>Photo Sphere</GPano:StitchingSoftware>
    <GPano:ProjectionType>equirectangular</GPano:ProjectionType>
    <GPano:PoseHeadingDegrees>350.0</GPano:PoseHeadingDegrees>
    <GPano:InitialViewHeadingDegrees>90.0</GPano:InitialViewHeadingDegrees>
    <GPano:InitialViewPitchDegrees>0.0</GPano:InitialViewPitchDegrees>
    <GPano:InitialViewRollDegrees>0.0</GPano:InitialViewRollDegrees>
    <GPano:InitialHorizontalFOVDegrees>75.0</GPano:InitialHorizontalFOVDegrees>
    <GPano:CroppedAreaLeftPixels>0</GPano:CroppedAreaLeftPixels>
    <GPano:CroppedAreaTopPixels>0</GPano:CroppedAreaTopPixels>
    <GPano:CroppedAreaImageWidthPixels>4000</GPano:CroppedAreaImageWidthPixels>
    <GPano:CroppedAreaImageHeightPixels>2000</GPano:CroppedAreaImageHeightPixels>
    <GPano:FullPanoWidthPixels>4000</GPano:FullPanoWidthPixels>
    <GPano:FullPanoHeightPixels>2000</GPano:FullPanoHeightPixels>
    <GPano:FirstPhotoDate>2012-11-07T21:03:13.465Z</GPano:FirstPhotoDate>
    <GPano:LastPhotoDate>2012-11-07T21:04:10.897Z</GPano:LastPhotoDate>
    <GPano:SourcePhotosCount>50</GPano:SourcePhotosCount>
    <GPano:ExposureLockUsed>False</GPano:ExposureLockUsed>
</rdf:Description>

Пример частичной фотосферы

<rdf:Description rdf:about="" xmlns:GPano="http://ns.google.com/photos/1.0/panorama/">
    <GPano:UsePanoramaViewer>True</GPano:UsePanoramaViewer>
    <GPano:CaptureSoftware>Photo Sphere</GPano:CaptureSoftware>
    <GPano:StitchingSoftware>Photo Sphere</GPano:StitchingSoftware>
    <GPano:ProjectionType>equirectangular</GPano:ProjectionType>
    <GPano:PoseHeadingDegrees>350.0</GPano:PoseHeadingDegrees>
    <GPano:InitialViewHeadingDegrees>90.0</GPano:InitialViewHeadingDegrees>
    <GPano:InitialViewPitchDegrees>0.0</GPano:InitialViewPitchDegrees>
    <GPano:InitialViewRollDegrees>0.0</GPano:InitialViewRollDegrees>
    <GPano:InitialHorizontalFOVDegrees>75.0</GPano:InitialHorizontalFOVDegrees>
    <GPano:CroppedAreaLeftPixels>90</GPano:CroppedAreaLeftPixels>
    <GPano:CroppedAreaTopPixels>128</GPano:CroppedAreaTopPixels>
    <GPano:CroppedAreaImageWidthPixels>2300</GPano:CroppedAreaImageWidthPixels>
    <GPano:CroppedAreaImageHeightPixels>1042</GPano:CroppedAreaImageHeightPixels>
    <GPano:FullPanoWidthPixels>4000</GPano:FullPanoWidthPixels>
    <GPano:FullPanoHeightPixels>2000</GPano:FullPanoHeightPixels>
    <GPano:FirstPhotoDate>2012-11-07T21:03:13.465Z</GPano:FirstPhotoDate>
    <GPano:LastPhotoDate>2012-11-07T21:04:10.897Z</GPano:LastPhotoDate>
    <GPano:SourcePhotosCount>50</GPano:SourcePhotosCount>
    <GPano:ExposureLockUsed>False</GPano:ExposureLockUsed>
</rdf:Description>

Устойчивость к редактированию изображений

Чтобы быть надежными, программы, отображающие панорамы в средстве просмотра, должны проверять, была ли исходная панорама масштабирована приложением без обновления метаданных. Это можно сделать следующими шагами:

1. убедитесь, что тег CroppedAreaImageWidthPixels равен фактической ширине изображения.
2. убедитесь, что тег CroppedAreaImageHeightPixels равен фактической высоте изображения.
3. если шаг 1 или 2 не удался, проверьте, сохранилось ли соотношение сторон изображения
4. если шаг 3 не удался, не отображайте изображение в виде фотосферы, поскольку оно было преобразовано несовместимым образом, что приведет к сильным искажениям.
5. Если шаг 3 пройден успешно, соотношение сторон будет эквивалентным, и все следующие значения связанных тегов должны быть масштабированы в соответствии с новым размером изображения:
   CroppedAreaImageWidthPixels, CroppedAreaImageHeightPixels, FullPanoWidthPixels, FullPanoHeightPixels, CroppedAreaLeftPixels, CroppedAreaRightPixels.

Обзор углов Эйлера

Ориентация фотосферы в мировой системе координат определяется углами Эйлера. Углы Эйлера можно определить разными способами. Чтобы быть корректной, программа должна строго следовать соглашениям об углах Эйлера, описанным здесь.

Положение над земной поверхностью определяет фиксированную «локальную систему координат» XYZ, где Z — вверх и ортогонально земной поверхности, X — истинный восток, а Y — истинный север. Ориентация определяется относительно этой фиксированной «локальной системы отсчета», а углы Эйлера представляют собой повороты вокруг этих фиксированных осей XYZ. Таким образом, ориентация позы на полюсах не определена. Это означает, что фотосфера с углами (0, 0, 0) будет ориентирована так, что центральный пиксель будет направлен строго на север, а экватор фотосферы будет параллелен поверхности Земли.

Углы Эйлера обеспечивают сопоставление точек в (повернутой) «рамке фотосферы» с точками в (фиксированной) «локальной системе координат»:

Матрица вращения строится из углов Эйлера следующим образом (важно сохранить этот порядок):

R = R_Z(-курс) * R_X(шаг) * R_Y(крен)

где: R_*(t) — правостороннее вращение вокруг названной оси:

R_Z(угол) = [ cos(угол), -sin(угол), 0
грех(угол), cos(угол), 0
0, 0, 1]

R_X(угол) = [ 1, 0, 0,
0, cos(угол), -sin(угол),
0, sin(угол), cos(угол)]

R_Y(угол) = [ cos(угол), 0, sin(угол),
0, 1, 0,
-sin(угол), 0, cos(угол) ]

и где: Z = вверх, X = восток, Y = север.

Важно сохранить этот порядок:

R = R_Z(-курс) * R_X(шаг) * R_Y(крен)

поскольку вращения не коммутативны.

Обратите внимание, что угол курса такой же, как и стандартный курс по компасу.

Ссылки

Стандарт Adobe XMP: http://www.adobe.com/devnet/xmp.html.
