快速配对 3.2 和 3.3 认证指南

上次更新时间：2025 年 3 月 28 日

• 被测设备（以下简称“DUT”）必须是恢复出厂设置的设备（即 DUT 不得是个人设备或包含任何个人信息的设备）。
• 此处提供的测试材料（例如流程、准则和其他信息）是 Google 服务的一部分，受 Google 的知识产权保护，并受位于 http://www.google.com/accounts/TOS 的 Google 服务条款的约束，如同这些材料是“软件”一样。## 1. 认证准备

本部分介绍了开始认证流程之前需要进行的必要准备。其中概述了关键定义、要求和设置步骤，以确保认证过程顺利进行。

1.1 定义

• 初始配对是指用户首次将设备与手机上登录的 Google 账号配对时发生的一系列事件。在此序列中，手机检测到设备发出的广告，并显示一条通知，提示用户连接并保存设备。（在本指南中，“设备”是指蓝牙耳机或音箱，而不是参考手机）。

• 后续配对是指当用户在新手机上登录 Google 账号并尝试配对已保存到其 Google 账号的设备时发生的一系列事件。在此序列中，新手机会识别出已将广告宣传的型号 ID 保存到用户的 Google 账号中，并提供通知以加快将设备与此手机配对的速度。

1.2 要求

• 所有手机都应连接到互联网，并且在“设置”中开启蓝牙和位置信息服务。
• 所有手机都应登录同一 Google 账号。
• 参考手机应是市场上在售的手机，并且用户群相当庞大。
• 实现要认证的快速配对版本及相关扩展程序的蓝牙设备。

1.3 检查 Google Play 服务版本

• 用途：确认测试使用的是正确的 GMS Core 版本。

• 依次前往“设置”>“Google”> 右上角的问号 > 右上角的三点状图标 >“版本信息”，然后检查 Google Play 服务版本（应为 22.XX.XX 或更高版本）。

1.4 启用调试模式 ID

• 您收到的模型 ID 是调试模式 ID。如需启用此功能，请依次前往“设置”>“Google”>“设备和分享”>“设备”，然后启用“包含调试结果”。如果此页面中缺少“Include debug results”（包含调试结果）选项，请验证 Seeker 中的“开发者选项”是否已启用。

1.5 启用 Google Play 服务通知

• 依次前往设置 > 通知 > 应用设置 > Google Play 服务，然后验证“通知”开关是否处于开启状态。

1.6 验证您是否可以访问测试结果服务器

部分测试数据会直接上传到 Google 服务器。在开始实验室认证之前，需要提供这些数据才能完成自测。验证您的测试手机是否具备以下条件：

• 已登录且已加入 FP 测试组的测试账号。
• 在运行初始配对测试和后续配对测试期间及之后，能够保持供电并连接到互联网 25 小时。手机将在此期间尝试上传测试数据和结果。
• 与 BT Classic 或 BT LE Audio 自检报告中提供的值相匹配的测试周期和测试型号 ID。
• 测试设备上已启用“使用情况和诊断信息”设置。如需验证此设置，请依次前往：设置 > Google > 右上角的三点状图标 > 使用情况和诊断信息 > 开启使用情况和诊断信息。

2. 认证标准

本部分详细介绍了设备必须满足的特定认证条件。这些标准涵盖了快速配对性能的各个方面，包括配对成功率、配对时间以及基于距离的通知行为。

2.1 定义

• “所有手机”是指操作系统版本符合要求部分中定义的最低版本的所有参考手机。
• “平均配对时间”是指（所有成功配对时间的总和）/（10 - 失败的配对次数）。配对时间计算从用户点按快速配对通知时开始，到手机向用户显示“连接成功”通知时结束。
• 距离测试的“成功率”为（1 分钟内的通知弹出次数 / 10）。

2.2 初始配对的通知对话框

• 通知应会在 5 秒内显示。

2.3 配对认证规范

• 每部参考手机将分别进行 100 次初始配对和后续配对测试。

• 将设备放置在距离参考手机 0.3 米的位置，以衡量初始配对和后续配对的成功率。

  • 当配对固件仅支持一个组件（例如头戴式耳机或单个扬声器）时，平均配对时间必须在 12 秒内。
  • 配对固件支持协调集成员（例如左右耳塞）时，平均配对时间必须在 14 秒内。

• 所有参考手机的初始配对时间和后续配对时间中，必须有 80% 满足相应条件。

2.4 距离认证规范

在按规定的 3 个距离（0.3 米、1.2 米和 2 米）进行测试时，所有参考手机中必须至少有 80% 满足本部分中的条件。

• 在 0.3 米处的成功率必须为 100%。换句话说，每部参考手机必须运行 10 次 0.3 米测试，并且每次都显示通知。
• 在 1.2 米处发送到参考手机的配对通知显示率必须小于或等于 20%（10 次）。
• 在 2 米距离处进行的每次测试都不得导致参考手机在至少 1 分钟内显示通知。
• 对于每部参考手机，每个距离将测试 10 次。

2.5 [可选] 应用发布认证规范

此规范详细说明了应用启动的标准，包括：

• 当参考手机上未安装配套应用时，重定向到 Play 商店以供下载。
• 当配套应用已安装在参考手机上时，直接启动该应用。
• 每个场景都必须通过 3 次重复验证，以确保性能稳定。

如需了解详细的测试程序，请参阅第 4.6 部分“应用启动”。

3. 快速配对 2.0 测试指南

本部分详细介绍了如何测试快速配对 2.0，包括界面验证、测试用例程序和预期行为。

3.1 界面

以下图片介绍了 4 种不同的配对流程：

1. 在未下载设备的配套应用的情况下进行初始配对。

1. 已下载设备的配套应用，并已完成初始配对。

1. 后续与已下载的设备配套应用配对。

2. 在未下载设备配套应用的情况下进行后续配对。

   情形 3 和 4 使用相同的流程。

• 错误状态

只有当 DUT 的型号 ID 与配套应用链接相关联时，才会显示下载配套应用的通知。相反，如果不存在配套应用关联，测试人员将仅在“已连接的设备”通知下看到设备名称，就像他们看到后续配对一样。

3.2 测试用例 1：初始配对

本部分概述了测试初始配对流程的步骤，以验证设备是否可以首次成功配对。

3.2.1 设置和测试

• 验证 DUT 是否未显示为任何手机上的已保存设备。在保存了 DUT 并登录到测试 Google 账号的每部手机上：前往蓝牙设置，选择“忘记设备”，然后切换到飞行模式，确保忘记 DUT。

• 确认“自动保存设备”处于开启状态。此开关默认处于关闭状态。 您可以在手机 A 的设置 > Google > 设备 > 已保存的设备中找到此选项。

• 让蓝牙设备进入配对模式。

• 将蓝牙设备放置在距离手机 A 0.3 米的位置。

• 等待参考手机 A 中的通知对话框。通知应在 5 秒内显示。

• 从点按初始通知开始计时，直到在手机 A 中看到“设备已连接”通知对话框为止。

• 在测试报告的“初始配对”部分记录时间。

3.2.2 预期行为

• 显示初始配对半页：

• 点按通知即可开始快速配对。通知会显示进度：

• 快速配对成功后，手机会显示通知。如果设备制造商发布了配套应用，手机还会提示用户从 Google Play 商店下载该设备的配套应用。

• 如果快速配对失败，手机会显示错误：

3.3 测试用例 2：将此设备与两部登录了同一 Google 账号的参考手机配对（后续配对）

本部分概述了测试后续配对流程的步骤，验证设备在已保存到 Google 账号的情况下能否成功与新手机配对。

3.3.1 设置和测试

• 验证 DUT 之前是否已与登录了同一 Google 账号的另一部手机（手机 A）配对。

  • 如需验证蓝牙设备是否已与手机 A 配对，请执行以下操作：

    • 首先，在执行初始配对的手机（手机 A）上，依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备。DUT 应显示在手机的已保存设备列表中，如下所示：



    • 其次，在未与 DUT（手机 B）配对的设备上，依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备。只有当 DUT 也出现在手机 B 的已保存设备列表中时，手机 B 才能显示后续配对通知。



• 基本上，在手机 A 上运行测试用例 1（初始配对）后，您可以使用另一部参考手机 B（使用同一账号）来验证测试用例 2（后续配对）。

• 将蓝牙设备放在距离手机 0.3 米的位置。

• 等待设备名称同步到账号：前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备，查看设备名称是否显示。当 DUT 出现在手机的设备列表中时，返回到主屏幕。

• 等待后续通知对话框。

• 测量从在第二部手机上点按后续通知到看到“设备已连接”通知对话框的时间。

• 在“后续”部分中记录第二个手机的时间。

• 按照以下步骤清除保存的记录，这是下一个测试的前提条件。

  • 从蓝牙设置列表中移除已连接的设备，以将其遗忘。

  • 依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备。

    • 关闭“自动保存设备”
    • 返回上一页
    • 开启“自动保存设备”
    • 验证设备列表中是否显示“无设备”，如图所示：



  • 将设备调至配对模式。

3.3.2 预期行为

• 系统会弹出之前关联的设备的配对通知

• 点按通知即可开始后续配对。通知会显示进度：

• 快速配对完成后，您会看到以下通知：

• 如果快速配对失败，手机会显示错误：

3.4 测试用例 3：检查 BLE 账号密钥是否仍在广播

• 确保耳机在无法被发现时（例如，在完成初始配对并连接后，除非耳机已关机）仍会广播账号数据。
• 选择一部参考手机，并对其进行一次至少 30 分钟的测试。

3.5 测试用例 4：距离标准

• 分别测试每个距离（0.3 米、1.2 米和 2 米）10 次。
• 记录每次参考手机在每个距离下显示通知的时间。
  • 例如，“0.3 米 - 是 (7/10)”表示“此参考手机在 0.3 米的距离处接收到配对通知 7 次（总共 10 次）”

3.6 如何捕获调试日志

本部分将引导您完成捕获调试日志的过程，这对于在认证过程中排查和分析问题至关重要。

3.6.1 如何捕获调试信息

• 如需开启日志记录并获取 bug 报告，请运行以下命令：
  • adb logcat -G 16M

• 验证您是否已开启“用于调试的蓝牙 HCI 信息收集日志”。对于 Pixel 手机，可以通过以下方式实现：

  • 依次前往设置 > 系统 > 关于手机 > build 号。
  • 点按“版本号”7 次以启用开发者选项。

  * 前往设置 > 系统 > 高级 > 开发者选项。 * 启用开发者选项和 HCI 信息收集日志。 * 此选项可让手机收集 HCI 数据包日志文件。 * 开启和关闭飞行模式，确保应用更改。

3.6.2 如何获取 logcat 日志文件

• 运行 adb devices 以显示终端上所有设备的序列号。
• 运行 adb -s {device serial number} logcat > {logcat name}.txt（您可以随意命名 logcat 文件，并同时记录多个设备的 logcat）。
• 重现 bug。
• 运行 Ctrl+C 以停止 logcat。
• 运行 adb bugreport 以生成应包含所有数据的 ZIP 文件。这可能需要几分钟时间。
• 运行以下命令以获取 btsnoop_hci.log（设备需要已获得 root 权限）。
  • 对于 Android O (8.0) 或更高版本： adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • 对于 Android N：adb pull sdcard/btsnoop_hci.log
  • 如果之前的路径不包含 hci.log：adb shell; find hci.log 获取位置。

4. 功能认证标准：

需要通过所有测试用例，电池通知仅对真无线耳机是强制性的。

4.1 电池通知

4.1.1 显示左侧耳机、右侧耳机和耳机盒的电池电量通知。

步骤：

1. 将测试手机与真无线耳机配对。
2. 关闭案例
3. 打开支持请求并进行验证。

验证：

1. 电池通知显示了左侧耳机、耳机盒和右侧耳机的 3 张图片，电池电量正确无误。（左侧和右侧耳机上均显示充电图标）

4.1.2 电池信息应在电池电量发生变化后更新。

步骤：

1. 将测试手机与真无线耳机配对。
2. 使用真无线耳机播放任意视频 10 分钟。（为了降低功耗。）
3. 依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备 > 耳机名称。

验证：

1. 电池信息应在电池电量发生变化后更新。
2. 电池电量应与蓝牙快捷方式（下拉快速设置栏）中报告的电池电量相同，电池电量应与其中一个耳机的电量保持一致，最好显示最低电池电量。

4.1.3 抑制通知，应关闭 HUN（关闭支持请求）

步骤：

1. 将测试手机与真无线耳机配对。
2. 打开耳机充电盒。
3. 当显示 HUN 时，关闭支持请求。

验证：

1. 电池浮动通知在 3 秒内被关闭。

4.2 个性化名称

本部分介绍了相关程序，用于验证设备是否可以获得个性化名称，以及该名称是否在不同设备上始终保持一致。

4.2.1 耳机基本情形 1、手机 1、账号 A、初始配对

前提条件：

1. 手机 1 从未与头戴式耳机配对（如果手机具有缓存的别名）
2. 在测试之前，将耳机恢复出厂设置。

步骤：

1. 在手机 1 上使用 Gmail 账号 A 登录。将手机 1 与耳机配对。配对后，请勿更改设备名称。
2. 检查显示的 3 个地点。

验证：

1. 配对完成后，在上述 3 个位置，手机 1 应显示账号 A 用户的名字 + 头戴式耳机信息。格式为“[用户名字]的 [设备名称]”。

• 在 3 个位置检查名称

  1. 设置 > Google > 设备和分享 > 保存的设备：



  2. 快捷设置蓝牙图标文字（下拉快捷设置栏）：



  3. 蓝牙设置：



4.2.2 耳机基本情形 2、手机 2、账号 B、初始配对 > 修改设备名称

步骤：

1. 继续从耳机使用情形 1（共 3 种）开始。
2. 手机 2、账号 B，初始配对成功。
3. 检查 3 个地点。
4. 依次前往蓝牙设置 > 齿轮图标 > 铅笔图标 > 更改设备名称。

验证：

1. 配对后，应在以下位置显示账号 A 用户的名字 + 头戴式耳机信息：

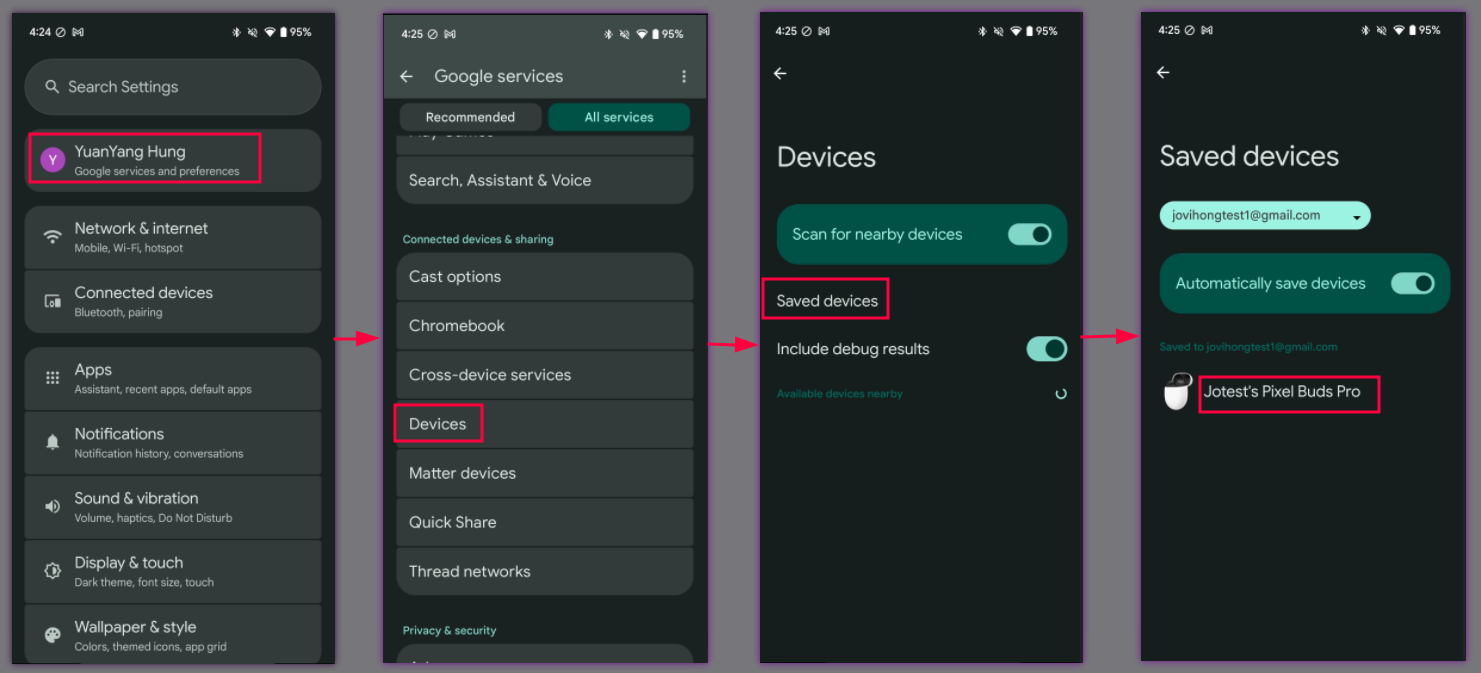

   1. 设置 > Google > 设备和分享 > 保存的设备：

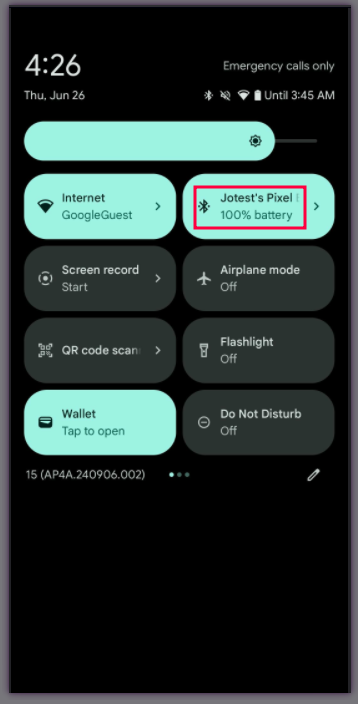

   2. 快捷设置蓝牙图标文字（下拉快捷设置栏）：

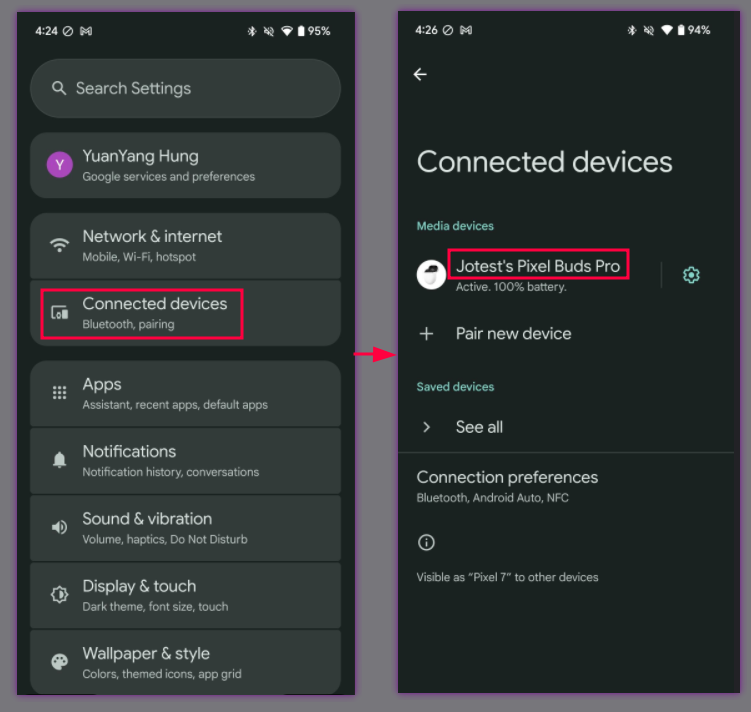

   3. 蓝牙设置：



2. 更改设备名称后，新名称应会显示在以下位置：

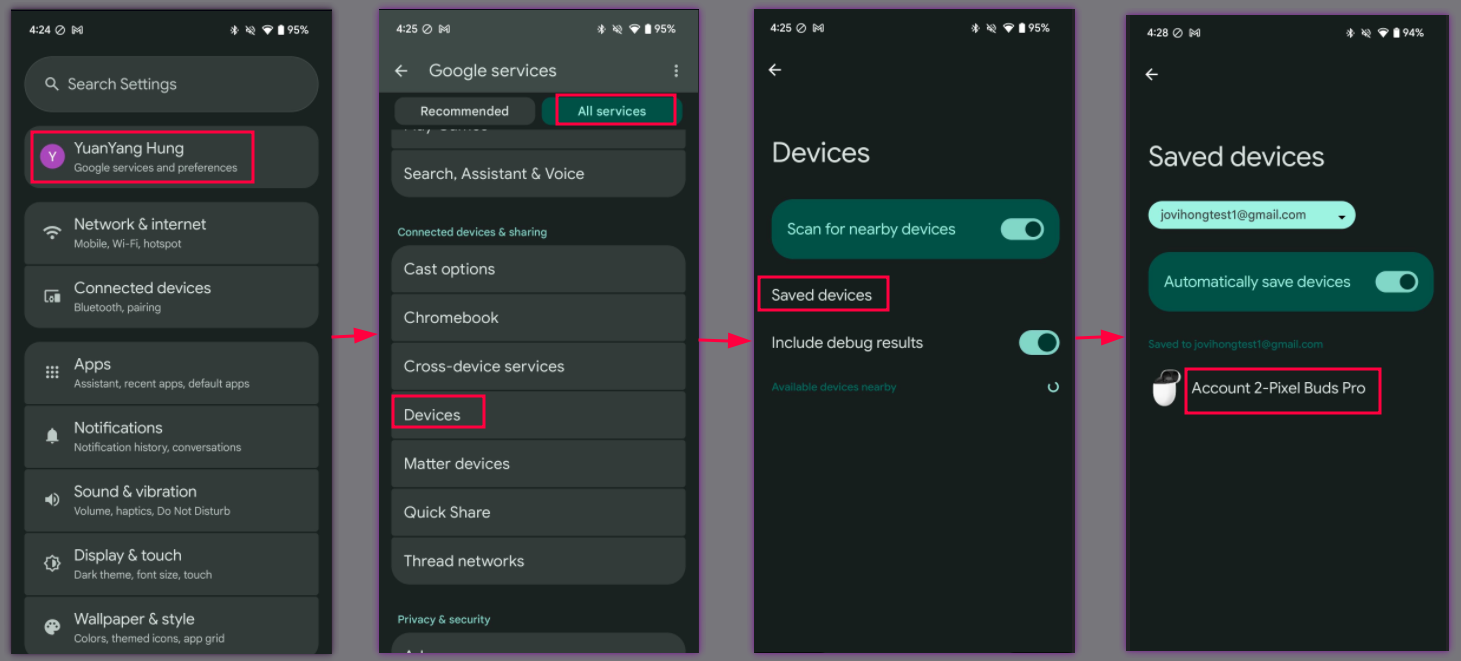

   1. 设置 > Google > 设备和分享 > 保存的设备：

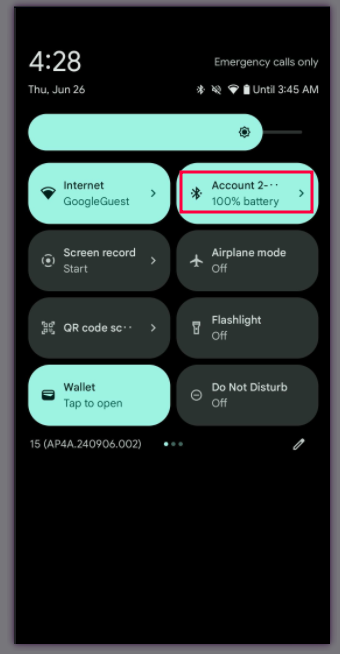

   2. 快捷设置蓝牙图标文字（下拉快捷设置栏）：



   3. 蓝牙设置：



4.2.3 耳机基本情形 3、手机 3、账号 C、初始配对

步骤：

1. 继续执行耳机使用情形 2（共 3 个）。
2. 手机 3、账号 C，初始配对成功。

3. 检查列出的 3 个位置：

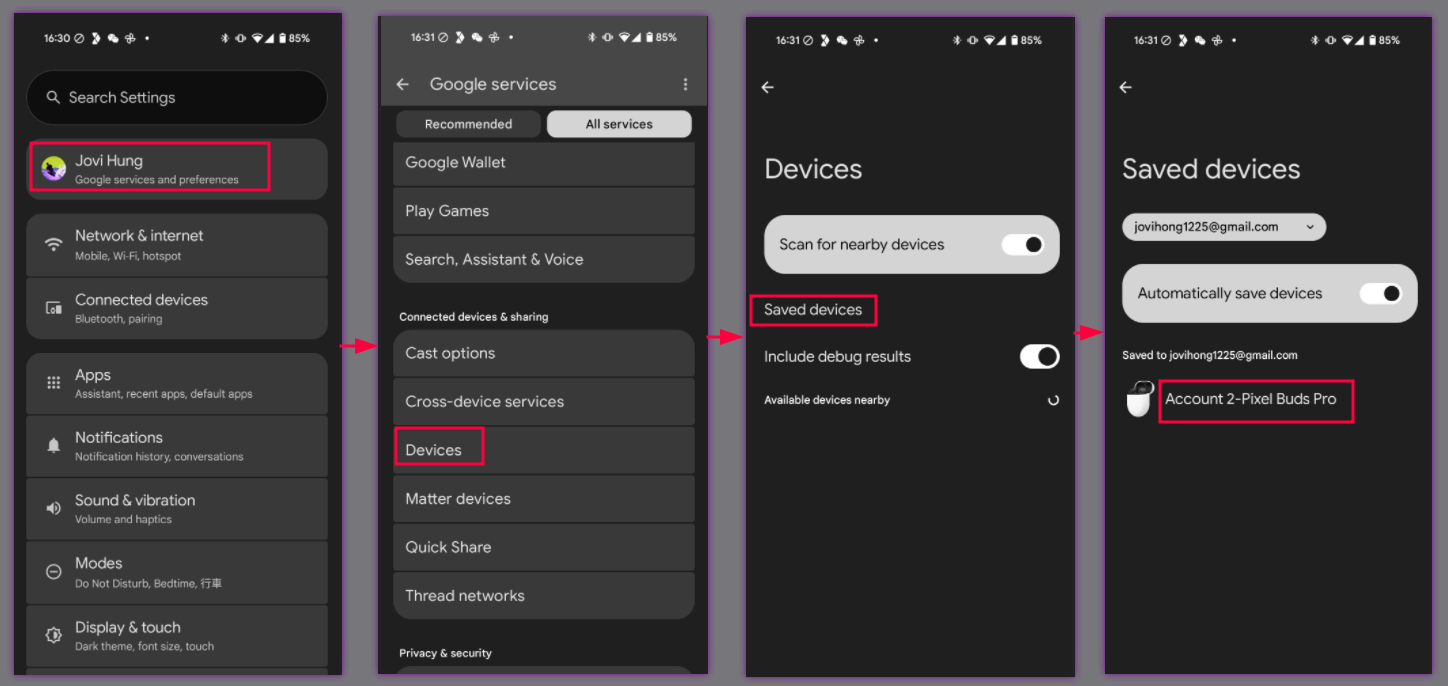

   1. 设置 > Google > 设备和分享 > 保存的设备：

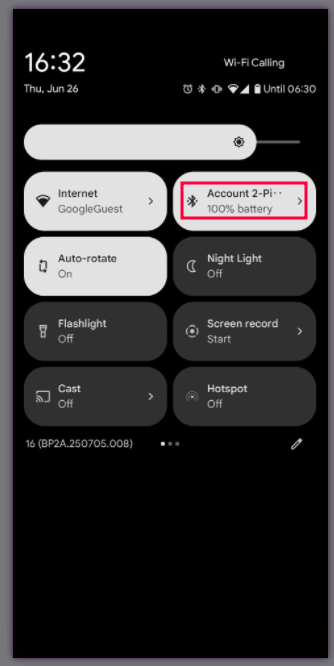

   2. 快捷设置蓝牙图标文字（下拉快捷设置栏）：

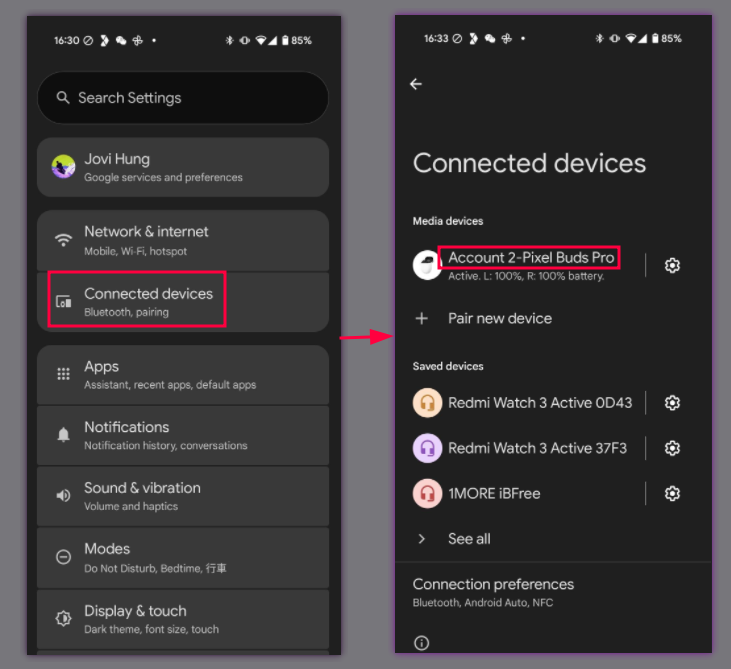

   3. 蓝牙设置：



验证：

1. 手机 3 应在之前步骤中列出的 3 个位置显示手机 2 的新设备名称。

4.3 查找设备 - 让耳机响铃

本部分介绍了相关程序，用于验证设备是否可以使用“查找我的设备”功能进行定位和响铃。

4.3.1 让设备响铃耳机功能

步骤：

1. 手机与耳机成功配对。

2. 依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备 > 耳机名称 > 查找设备。



3. 点按“让设备响铃”按钮。（如果测试耳机有左右两侧的入耳式耳机，则应显示两个按钮，分别对应左侧和右侧）

4. 点按“将设备设为静音”按钮。



验证：

1. 耳机名称下方的状态应显示“已连接”。
2. 当使用自定义铃声点按此按钮时，耳机应响铃。（真无线耳机应在相应一侧响铃）
3. 耳机应立即静音，不应有任何延迟。

4.4 追溯写入账号密钥

本部分概述了以下验证程序：验证设备是否可以追溯写入账号密钥，从而使设备能够被 Google 账号识别和管理，即使设备最初不是通过快速配对通知配对的。

4.4.1 追溯配对和确认

步骤：

1. 让支持快速配对的设备进入配对模式
   1. 您会看到一条浮动通知，请勿点按该通知。
2. 依次前往设置 > 已连接的设备 > 与新设备配对，然后点按以进行配对
3. 等待一分钟，您会看到有关追溯配对的通知。
4. 点按通知，将耳机保存到您的账号。
5. 依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备

验证：

1. 系统应会显示“追溯配对”通知。



2. 您会看到该设备已添加到已保存的设备列表中。该设备现在完全支持快速配对。

4.5 主动降噪

主动通知控制 (ANC) 是一项可选功能。实现 ANC 的设备必须在验证器应用中验证它，并在其自检报告中填写结果，但不需要在第三方实验室中对该功能进行认证。

4.5.1 主动降噪验证

步骤：

1. 在验证器应用中，选择 DUT 支持的模式。
2. 将 DUT 与 Seeker 配对。
3. 从 Seeker 连接到 DUT。

验证：

1. 配对后，Seeker 会向 DUT 发送 ANC 状态 (0x11)。
2. DUT 在 3 秒内响应了“通知 ANC 状态 (0x13)”。
3. 对于每种受支持的 ANC 模式，搜索器都会发送 ANC 状态 (0x12)。
4. 对于在步骤 3 中发送的每条消息，DUT 在 5 秒内以通知 ANC 状态 (0x13) 进行响应。

4.5.2 停用主动通知控制

步骤：

1. 在验证器应用中，选择 DUT 支持的模式。
2. 将 DUT 与 Seeker 配对。
3. 从 Seeker 连接到 DUT。

验证：

1. 配对后，Seeker 会向 DUT 发送 ANC 状态 (0x11)。
2. DUT 在 3 秒内响应了“通知 ANC 状态 (0x13)”。
3. 确认第 5 个字节与相应 Seeker 支持的 ANC 模式相符。
4. 确认八位字节 6 为 0b00000000

4.6 应用启动

本部分详细介绍了可选的应用启动功能的测试程序。如需启用此功能，设备必须成功通过以下测试用例，这些用例涵盖：

• 当配套应用未安装时，重定向到 Play 商店中的配套应用下载页面。
• 直接启动配套应用（如果已安装）。

每个场景都必须通过 3 次重复验证，以确保性能一致。

4.6.1 配套应用下载

• 前提条件：不得在参考手机上安装配套应用。

• 测试步骤：

  1. 让设备进入配对模式。
  2. 观察手机屏幕上是否显示“快速配对”半页通知。

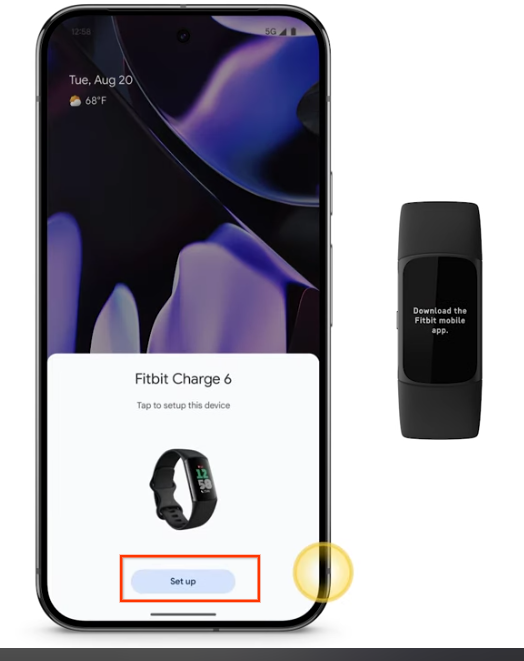

  3. 点按“快速配对”半页通知中的“设置”按钮。
  4. 确认 Play 商店应用已启动，并专门显示配套应用的下载页面。
  5. 重复执行第 1 步到第 4 步 3 次，以验证行为是否一致。

• 预期结果：在快速配对半页通知中点按“设置”后，用户必须成功重定向到 Play 商店，以下载配套应用。

4.6.2 配套应用启动

• 前提条件：配套应用必须已安装在参考手机上。

• 测试步骤：

  1. 让设备进入配对模式。
  2. 观察手机屏幕上是否显示“快速配对”半页通知。
  3. 点按“快速配对”半页通知中的“设置”按钮。
  4. 确认配套应用能正常启动。
  5. 重复执行第 1 步到第 4 步 3 次，以验证行为是否一致。

• 预期结果：在快速配对半页通知中点按“设置”后，配套应用必须成功启动。
