快速配对 3.2 认证指南 (v2.1)

上次更新时间：2024 年 8 月 13 日

• 被测设备（以下简称“DUT”）必须是出厂设置的设备（即，DUT 不能是个人设备或包含任何个人信息的设备）。
• 此处提供的测试材料（例如流程、指南和其他信息）属于 Google 服务，受 Google 的知识产权和《Google 服务条款》（网址为 http://www.google.com/accounts/TOS）的约束，就像“软件”一样。

1. 为认证做准备

1.1 定义

• 初始配对是指用户首次将设备与手机上登录的 Google 账号配对时发生的事件序列。在这个序列中，手机会从设备检测到广告，并显示通知，提示用户连接到设备并保存。（在本准则中，“设备”是指蓝牙耳机或扬声器，而不是参考手机。）

• 后续配对是指用户在新手机上登录自己的 Google 账号并尝试与已保存到其 Google 账号的设备配对时发生的一系列事件。在这个过程中，新手机会识别出所宣传的型号 ID 已保存到用户的 Google 账号，并提供一条通知，以加快设备与此手机配对。

1.2 要求

• 所有手机都应连接到互联网，并且在“设置”中开启蓝牙和位置信息服务。
• 所有手机都应登录同一 Google 账号。
• 参照手机应是市面上常用的手机，能够覆盖相当数量的用户。
• 实现要认证的快速配对版本及相关扩展的蓝牙设备。

1.3 检查 Google Play 服务版本

• 目的：确认用于测试的 GMS Core 版本是否正确。

• 依次前往设置 > Google > 右上角的问号 > 右上角的三点状图标 >“版本信息”，然后查看 Google Play 服务版本（应为 22.XX.XX 或更高版本）。

1.4 启用调试模式 ID

• 提供给您的模型 ID 是调试模式 ID。如需启用此功能，请依次前往设置 > Google > 设备和分享 > 设备，然后启用“包含调试结果”。如果此页面中缺少“Include debug results”（包含调试结果）选项，请检查 Seeker 中的“Developer options”（开发者选项）是否已启用。

1.5 启用 Google Play 服务通知

• 依次转到设置 > 通知 > 应用设置 > Google Play 服务，确保“通知”开关处于开启状态。

1.6 确保您可以访问测试结果服务器

部分测试数据会直接上传到 Google 服务器。在开始实验室认证之前，您必须先完成自测，并提供这些数据。确保您的测试手机具备以下条件：

• 一个已登录且已加入 FP 测试组的测试账号。
• 在运行初始配对测试和后续配对测试期间和运行后，保持开机状态并连接到互联网 25 小时的功能。在此期间，手机将尝试上传测试数据和结果。
• 与自测报告中提供的值匹配的测试期和测试模型 ID。
• 在测试设备上启用的使用情况和诊断信息设置。如需验证此信息，请依次转到：设置 > Google > 右上角的三点状图标 > 使用情况和诊断信息 > 开启使用情况和诊断信息。

2. 认证标准

2.1 定义

• “所有手机”是指操作系统与“要求”部分中定义的最低版本匹配的所有参考手机。
• “平均配对时间”是（所有成功配对时间的总和）/（10 - 失败配对的数量）。配对时间计算从用户点按“快速配对”通知时开始，到手机向用户显示“成功连接”通知时结束。
• 距离测试的“成功率”为（1 分钟 / 10 内弹出通知的数量）。

2.2 初始配对的弹出式通知

• 该通知应该会在 5 秒内弹出。

2.3 配对的认证规范

• 系统会分别对每部参照手机进行初始配对和后续配对 100 次。

• 通过将设备放置在距离参考手机 0.3 米处，测量初始配对和后续配对的成功率。

  • 配对仅支持一个组件（例如耳机或单个扬声器）的固件时，平均配对时间必须在 12 秒内。
  • 配对支持协调集合成员（例如左右耳机）的固件时，平均配对时间必须在 14 秒内。

• 所有参考手机的初始配对时间和后续配对时间都必须有 80% 符合条件。

2.4 距离认证规范

在 3 个规定距离（0.3 米、1.2 米和 2 米）进行测试时，所有参照手机中至少有 80% 必须符合本部分的标准。

• 在 0.3 米处的成功率必须为 100%。换句话说，每部参考手机都必须运行 10 次 0.3 米测试，并显示每条通知。
• 在 1.2 米处向参照手机发送配对通知的出现率必须小于或等于 10 次中的 20%。
• 在 2 米的距离处执行的每次测试都不得导致通知在参照手机上显示至少 1 分钟。
• 每个参考手机的每个距离将测试 10 次。

3. 快速配对 2.0 测试指南

3.1 界面

下图介绍了 4 种不同的配对流程：

1. 在未下载设备的配套应用的情况下进行初始配对。

1. 与下载的设备的配套应用进行初始配对。

1. 下载设备的配套应用，然后进行后续配对。

2. 在未下载设备的配套应用的情况下进行后续配对。

   示例 3 和 4 使用相同的流程。

• 错误状态

只有当 DUT 的型号 ID 与配套应用链接相关联时，系统才会显示下载配套应用的通知。相反，如果没有配套应用关联，测试人员将只会在“设备已连接”通知下看到设备名称，就像他们在后续配对中看到的一样。

3.2 测试用例 1：初始配对

3.2.1 设置和测试

• 确保 DUT 在任何手机上都不会显示为已保存的设备。在已保存 DUT 并登录测试 Google 账号的每部手机上：前往“蓝牙设置”，选择“忽略设备”，然后切换飞行模式，以确保忘记 DUT。

• 确保“自动保存设备”处于开启状态。此开关默认处于关闭状态。 您可以在手机 A 的设置 > Google > 设备 > 已保存的设备中找到此选项。

• 让蓝牙设备进入配对模式。

• 将蓝牙设备放在距离手机 A 0.3 米的位置。

• 等待参考手机 A 中弹出通知。该通知应该会在 5 秒内弹出。

• 从点按初始通知开始计时，直到手机 A 中显示“设备已连接”弹出式通知为止。

• 在测试报告的“初始配对”部分记录时间。

3.2.2 预期行为

• 系统会显示初始配对半页：

• 点按该通知即可开始快速配对。通知将显示进度：

• 快速配对成功后，手机会显示一条通知。如果设备制造商发布了配套应用，手机还会提示用户从 Google Play 商店下载设备的配套应用。

• 如果快速配对配对失败，手机将显示错误消息：

3.3 测试用例 2：将此设备与登录了同一 Google 账号的两部参考手机配对（后续配对）

3.3.1 设置和测试

• 在两部手机（手机 A 和手机 B）上登录同一 Google 账号。

• 确保 DUT 之前已与另一部手机（手机 A）配对。

  • 如需验证蓝牙设备是否已与手机 A 配对，请执行以下操作：

    • 首先，在执行初始配对的手机（手机 A）上，依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备。DUT 应显示在手机的“已保存设备”列表中，如下所示：



    • 然后，在未与 DUT 配对的设备（手机 B）上，依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备。只有当 DUT 也显示在手机 B 的已保存设备列表中时，手机 B 才能显示后续配对通知。



• 基本上，在使用手机 A 运行测试用例 1（初始配对）后，您需要使用另一部参考手机 B 并使用同一账号来验证此测试用例 2（后续配对）。

• 将蓝牙设备放在距离手机 0.3 米处。

• 等待设备名称同步到账号：依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备，检查设备名称是否显示。当 DUT 显示在手机的设备列表中后，返回主屏幕。

• 等待系统弹出后续通知。

• 测量从在第二部手机上点按后续通知，直到系统弹出“设备已连接”的通知为止所用的时间。

• 在“后续”部分中为第二部手机记录时间。

• 按照以下步骤清除已保存的记录，这是下一次测试的前提条件。

  • 从蓝牙设置列表中移除已连接的设备，即可移除该设备。

  • 依次前往设置 > Google > 设备和分享（或“设备连接”）> 设备 > 已保存的设备。

    • 关闭“自动保存设备”
    • 返回上一页
    • 开启“自动保存设备”
    • 确认设备列表中显示“无设备”，如下所示：



  • 转动设备以进入配对模式。

3.3.2 预期行为

• 系统会弹出之前关联设备的配对通知

• 轻击通知以开始后续配对。通知将显示进度：

• 快速配对配对完成后，您将看到以下通知：

• 如果快速配对失败，手机会显示错误消息：

3.4 测试用例 3：检查 BLE 账号密钥仍在广播中

• 确保耳机在未被检测到时仍会广播账号数据，例如在初始配对完成并连接后（除非耳机已关机）。
• 选择一个参考手机，并至少测试 30 分钟。

3.5 测试用例 4：距离标准

• 每个距离（0.3 米、1.2 米和 2 米）分别测试 10 次。
• 记录参考手机针对每种距离显示通知的次数。
  • 例如，“0.3 米 - 是 (7/10)”表示“此参照手机在 0.3 米处收到 7 次（共 10 次）配对通知”

3.6 如何捕获调试日志

3.6.1 如何捕获调试信息

• 如需启用日志记录并获取 bug 报告，请运行以下命令：
  • adb logcat -G 16M

• 确保您已开启“用于调试的蓝牙 HCI 信息收集日志”。对于 Pixel 手机，这是通过以下操作实现的：

  • 依次前往设置 > 系统 > 关于手机 > build 号。
  • 点按“版本号”7 次以启用开发者选项。

  * 依次转到设置 > 系统 > 高级 > 开发者选项。 * 启用开发者选项和 HCI 信息收集日志。 * 此选项可让手机收集 HCI 数据包日志文件。 * 开启和关闭飞行模式，确保系统会应用更改。

3.6.2 如何获取 logcat 日志文件

• 运行 adb devices 以显示终端上设备的所有序列号。
• 运行 adb -s {device serial number} logcat > {logcat name}.txt（您可以为 logcat 文件任意命名，并同时为多个设备命名 logcat）。
• 重现 bug。
• 运行 Ctrl+C 以停止 logcat。
• 运行 adb bugreport 以生成包含所有数据的 ZIP 文件。此过程可能需要几分钟时间。
• 运行以下命令以获取 btsnoop_hci.log（设备需要取得 root 权限）。
  • 对于 Android O (8.0) 或更高版本： adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • 对于 Android N：adb pull sdcard/btsnoop_hci.log
  • 如果之前的路径不包含 hci.log : adb shell; find hci.log 来获取位置。

4. 功能认证标准：

需要通过所有测试用例，只有真正的无线耳机才必须提供电池通知。

4.1 电池通知

4.1.1 显示左侧 + 右侧 + 充电盒电池通知。

步骤：

1. 将测试手机与真无线耳机配对。
2. 关闭案例
3. 打开支持请求并进行验证。

确认：

1. 电池通知会显示 3 张图片（左侧、充电盒、右侧），并且电池电量正确。（左侧和右侧耳机上显示充电图标）

4.1.2 电池电量发生变化后，应更新电池信息。

步骤：

1. 将测试手机与真正的无线耳机配对。
2. 使用真无线耳机播放任何视频 10 分钟（以降低功耗）。
3. 依次前往设置 > Google > 设备和分享（或“设备连接”）> 设备 > 已保存的设备 > 头戴式耳机名称。

验证：

1. 电池电量发生变化后，应更新电池信息。
2. 电池电量应与蓝牙快捷方式（下拉快速设置栏）中报告的电池电量相同，电池电量应与其中一侧耳机的电池电量对齐，最好显示最低电池电量。

4.1.3 抑制通知，应关闭 HUN（关闭案例）

步骤：

1. 将测试手机与真无线耳机配对。
2. 打开支持请求。
3. 当系统显示 HUN 时，关闭支持请求。

确认：

1. 电池浮动通知会在 3 秒内关闭。

4.2 个性化姓名

4.2.1 耳机底座 1、手机 1、账号 A、初始对

前提条件：

1. 手机 1 从未与头戴设备配对（如果手机有缓存的别名）
2. 请在测试前将耳机恢复出厂设置。

步骤：

1. 使用 Gmail 账号 A 登录手机 1。将手机 1 与耳机配对。配对后请勿更改设备名称。
2. 查看显示的 3 个地点。

验证：

1. 配对后，手机 1 应在 3 个位置显示账号 A 的用户的名字和耳机信息，形式为 [用户的名字] 的 [设备名称]。

• 检查 3 个位置的名称

  1. 设置 > Google > 设备和分享 > 已保存的设备：



  2. 快捷设置蓝牙图标文本（向下拉动快捷设置栏）：



  3. 蓝牙设置：



4.2.2 头戴式耳机基本测试用例 2、手机 2、账号 B、初始配对 > 修改设备名称

步骤：

1. 继续从基于耳机的支持请求 1 中（共 3 个）继续。
2. 手机 2，账号 B，初始配对成功。
3. 检查 3 个地点。
4. 依次前往蓝牙设置 > 齿轮图标 > 铅笔图标 > 更改设备名称。

验证：

1. 配对后，应在以下位置显示账号 A 的用户的名字 + 耳机信息：

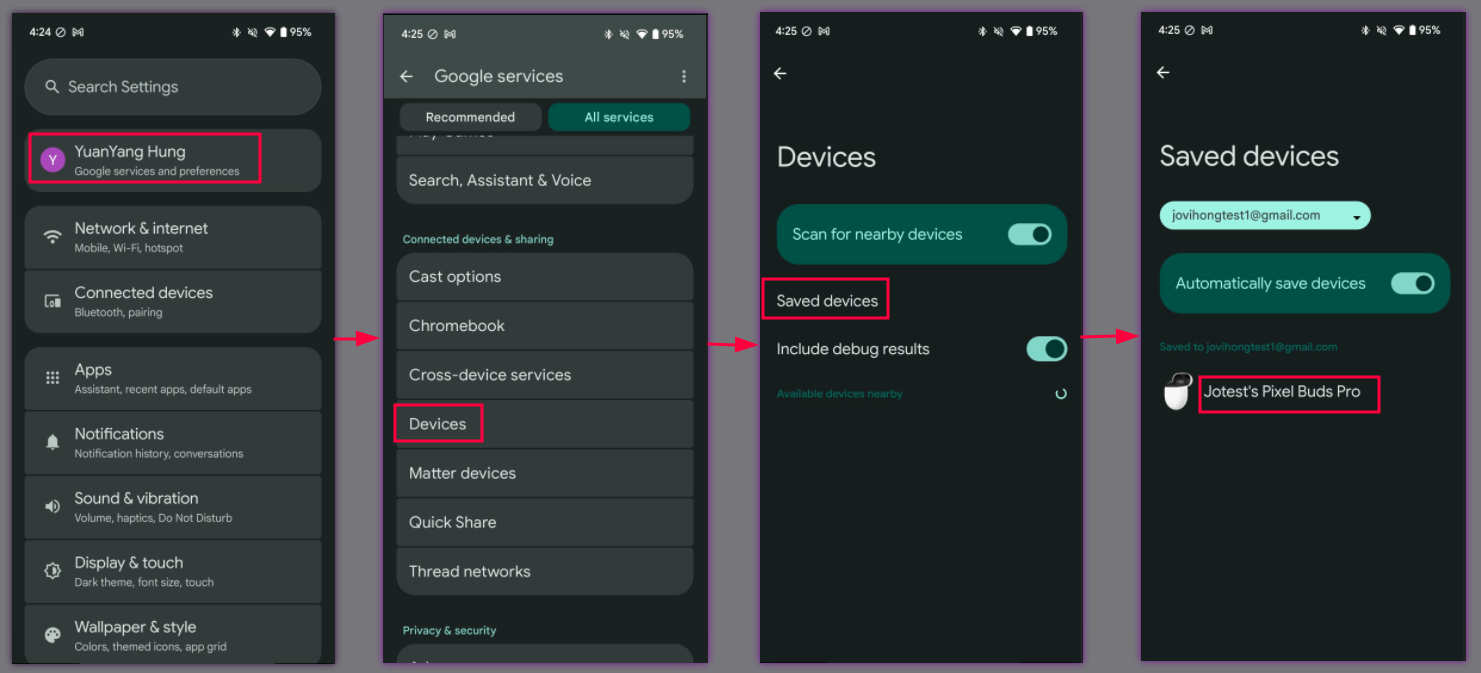

   1. 设置 > Google > 设备和分享 > 已保存的设备：

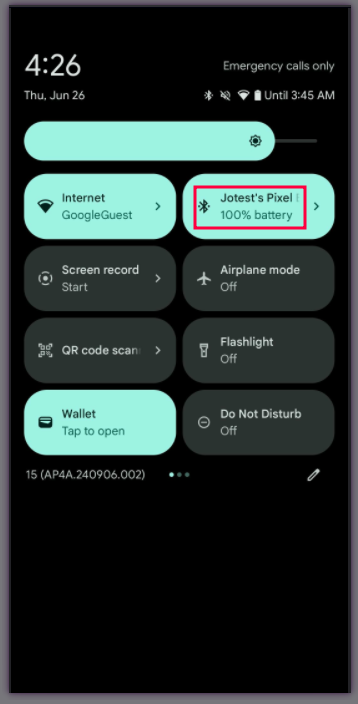

   2. 快捷设置蓝牙图标文本（向下拉动快捷设置栏）：



   3. 蓝牙设置：



2. 更改设备名称后，新名称应显示在以下位置：

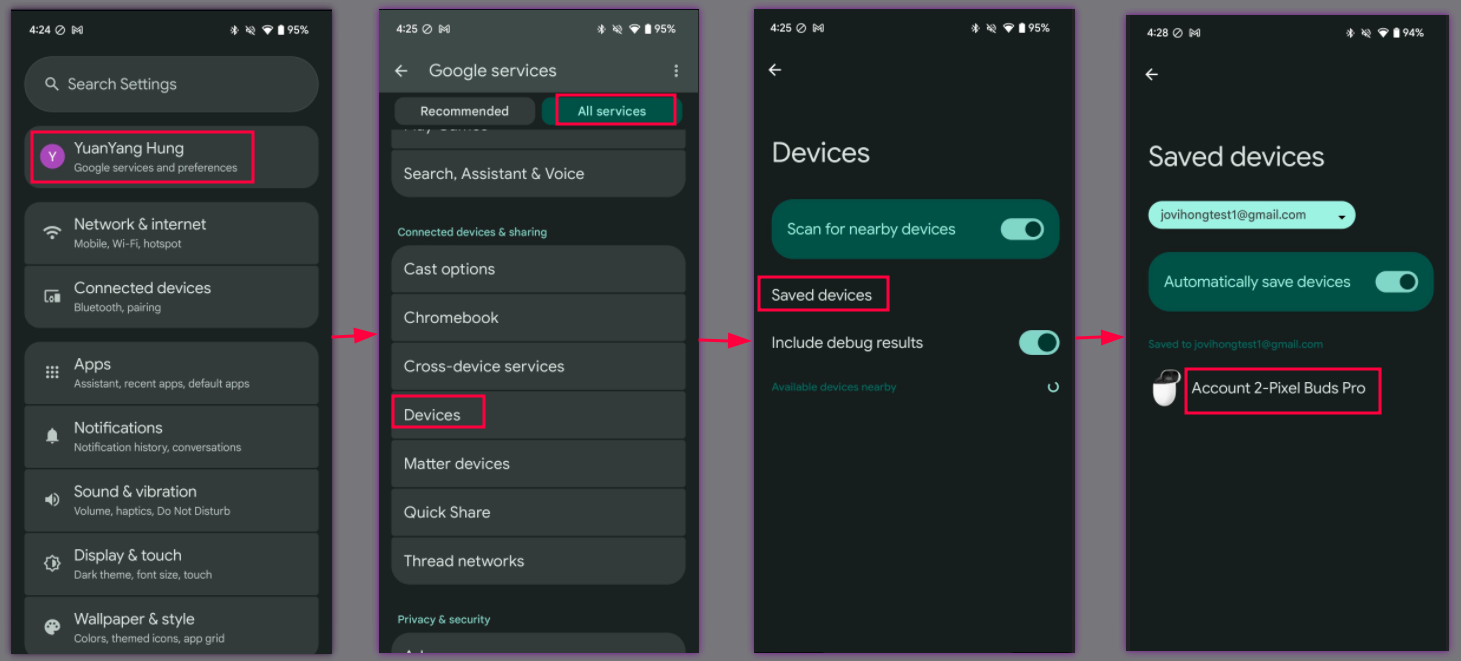

   1. 设置 > Google > 设备和分享 > 保存的设备：

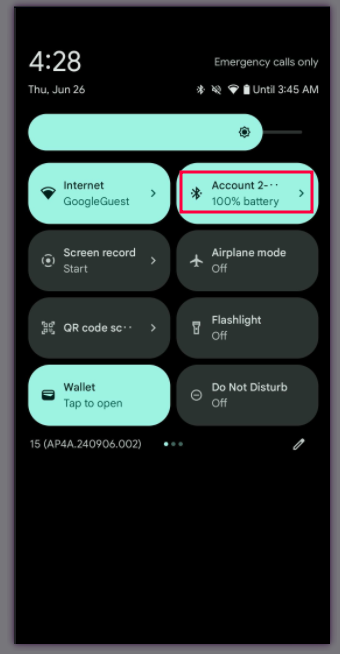

   2. 快捷设置蓝牙图标文本（向下拉动快捷设置栏）：

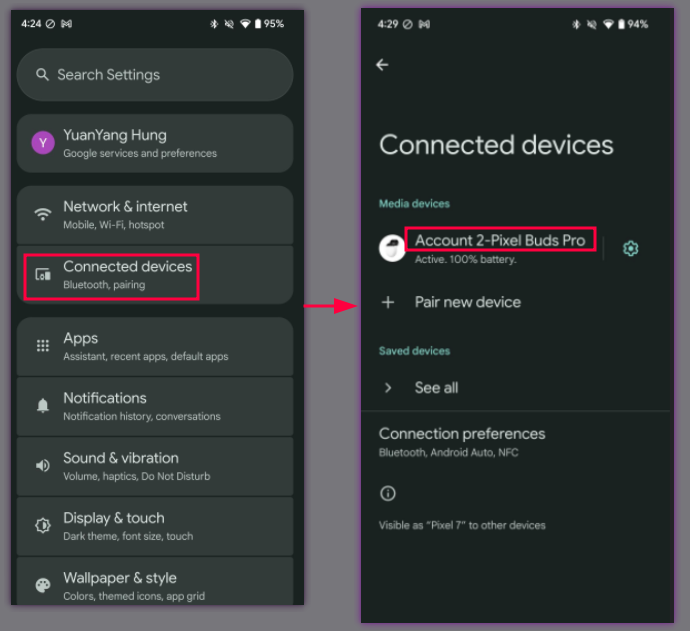

   3. 蓝牙设置：



4.2.3 耳机底座 3、手机 3、账号 C、初始对

步骤：

1. 从基于耳机的案例 2（共 3 个）继续。
2. 手机 3，账号 C，初始配对成功。

3. 请查看下列 3 个位置：

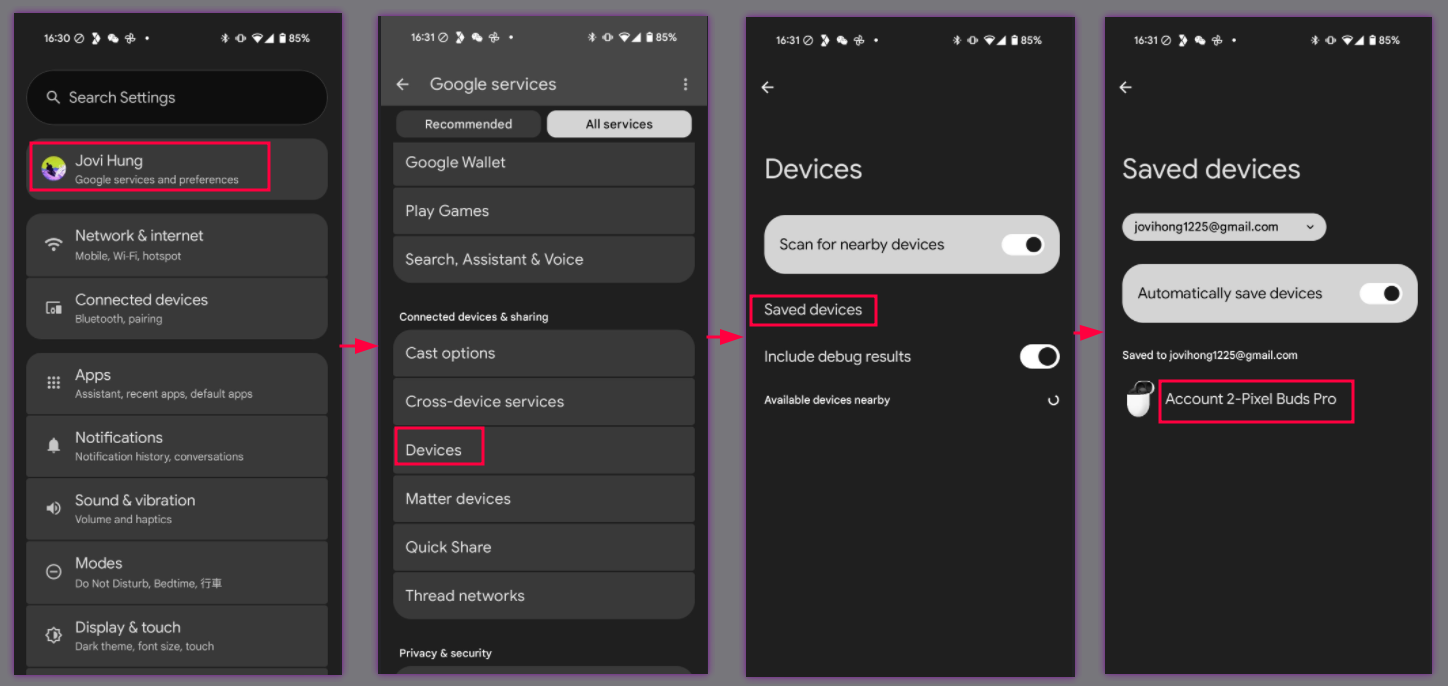

   1. 设置 > Google > 设备和分享 > 已保存的设备：



   2. 快捷设置蓝牙图标文本（向下拉动快捷设置栏）：

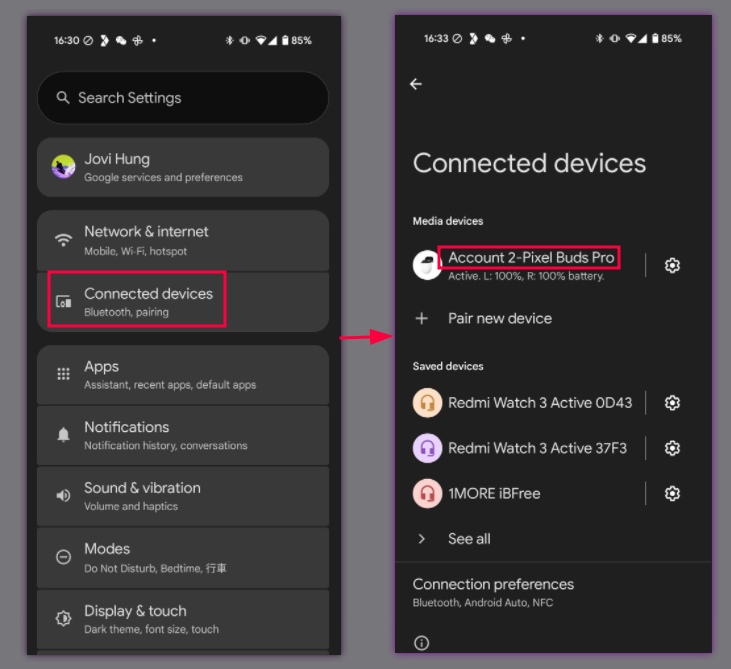

   3. 蓝牙设置：



验证：

1. 手机 3 应在前面“步骤”部分列出的 3 个位置显示手机 2 的新设备名称。

4.3 查找设备 - 环形耳机

4.3.1 让设备响铃的耳机功能

步骤：

1. 已成功将手机与耳机配对。

2. 依次前往设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备 > 耳机名称 > 查找设备。



3. 点按“让设备响铃”按钮。（如果测试耳机有左右耳机，应显示左右两个按钮）

4. 点按“将设备设为静音”按钮。



验证：

1. 耳机名称下方的状态应显示“已连接”。
2. 点按此按钮时，耳机应响铃，并使用自定义铃声。 （真正的无线耳机应该在左右两侧都能响铃）
3. 耳机应立即静音，且无任何延迟。

4.4 追溯写入账号密钥

4.4.1 可追溯的配对和确认

步骤：

1. 将支持快速配对的设备切换到配对模式
   1. 您会看到一条动态通知，请勿点按该通知。
2. 依次前往设置 > 已连接的设备 > 与新设备配对，然后点按以进行配对
3. 请等待一分钟，您会看到关于回溯配对的通知。
4. 点按通知即可将耳机保存到您的账号。
5. 依次转到设置 > Google > 设备和分享（或设备连接）> 设备 > 已保存的设备

验证：

1. 应显示追溯性配对通知。



2. 您会看到该设备已显示在已保存的设备列表中。设备现在全面支持快速配对。
