Linee guida per la certificazione di Fast Pair 3.2 (v2.1)

Ultimo aggiornamento: 13 agosto 2024

• Il dispositivo in test ("DUT") deve essere un dispositivo pulito di fabbrica (ovvero il DUT non può essere un dispositivo personale o un dispositivo che contiene informazioni personali).
• I materiali di test disponibili qui (ad es. procedure, linee guida e altre informazioni) fanno parte dei servizi Google, sono soggetti ai diritti di proprietà intellettuale di Google e ai Termini di servizio di Google disponibili all'indirizzo http://www.google.com/accounts/TOS come se fossero "software".

1. Preparazione per la certificazione

1.1 Definizione

• L'accoppiamento iniziale è la sequenza di eventi che si verifica quando un utente accoppia un dispositivo a un Account Google con cui ha eseguito l'accesso sullo smartphone per la prima volta. In questa sequenza, uno smartphone rileva l'annuncio dal dispositivo e mostra una notifica che chiede all'utente di connettersi e salvare il dispositivo. In queste linee guida, per "dispositivo" si intende l'auricolare o lo speaker Bluetooth anziché uno smartphone di riferimento.

• L'accoppiamento successivo è la sequenza di eventi che si verifica quando un utente accede al proprio Account Google su un nuovo smartphone e tenta di accoppiare un dispositivo già salvato nel proprio Account Google. In questa sequenza, il nuovo smartphone riconosce che l'ID modello pubblicizzato è già salvato nell'Account Google dell'utente e fornisce una notifica per velocizzare l'accoppiamento del dispositivo a questo smartphone.

1.2 Requisiti

• Tutti gli smartphone devono essere connessi a internet e avere il Bluetooth e la localizzazione attivati nelle Impostazioni.
• Tutti gli smartphone devono aver eseguito l'accesso allo stesso Account Google.
• I telefoni di riferimento devono essere telefoni attualmente in commercio e coprire un insieme di utenti ragionevolmente elevato.
• Un dispositivo Bluetooth che implementa la versione dell'accoppiamento rapido e le estensioni associate da certificare.

1.3 Controllare la versione di Google Play Services

• Scopo: verificare che per i test venga utilizzata la versione corretta di GMS Core.

• Vai a Impostazioni > Google > Punto interrogativo nell'angolo a destra > Tre punti nell'angolo a destra >"Informazioni sulla versione", quindi controlla la versione di Google Play Services (dovrebbe essere 22.XX.XX o successiva).

1.4 Attiva l'ID modalità di debug

• L'ID modello che ti viene fornito è un ID modalità di debug. Per attivarla, vai a Impostazioni > Google > Dispositivi e condivisione > Dispositivi per attivare "Includi risultati di debugging". Se in questa pagina non è presente l'opzione "Includi risultati di debug", verifica che le Opzioni sviluppatore in Seeker siano attive.

1.5 Attivare le notifiche di Google Play Services

• Vai a Impostazioni > Notifiche > Impostazioni app > Google Play Services e assicurati che l'opzione Notifiche sia attiva.

1.6 Assicurati di poter raggiungere il server dei risultati del test

Alcuni dati di test vengono caricati direttamente sui server Google. Questi dati sono obbligatori per completare il test autonomo prima di iniziare la certificazione di laboratorio. Assicurati che sullo smartphone di test siano presenti i seguenti elementi:

• Un account di test con accesso che ha aderito al gruppo di test FP.
• La capacità di rimanere acceso e connesso a internet per 25 ore durante e dopo l'esecuzione dei test di accoppiamento iniziali e successivi. Durante questo periodo, lo smartphone tenterà di caricare i dati e i risultati del test.
• Un periodo di test e un ID modello di test corrispondenti ai valori forniti nel report di autotest BT Classic o BT LE Audio.
• Impostazioni di Utilizzo e diagnostica attivate sul dispositivo di test. Per verificare, vai a: Impostazioni > Google > 3 puntini nell'angolo in alto a destra > Utilizzo e diagnostica > attiva Utilizzo e diagnostica.

2. Criteri di certificazione

2.1 Definizioni

• Per "Tutti i telefoni" si intendono tutti i telefoni di riferimento con un sistema operativo corrispondente alle versioni minime definite nella sezione Requisiti.
• "Tempo di accoppiamento medio" è (la somma di tutti i tempi di accoppiamento riusciti) / (10 - il numero di accoppiamenti non riusciti). Il calcolo del tempo di accoppiamento inizia quando l'utente tocca la notifica di accoppiamento rapido e termina quando lo smartphone mostra all'utente una notifica di "connessione riuscita".
• "Tasso di successo" per i test di distanza è (il numero di popup di notifica in 1 min / 10).

2.2 Popup di notifica per l'accoppiamento iniziale

• La notifica dovrebbe apparire entro 5 secondi.

2.3 Specifiche della certificazione per l'accoppiamento

• Per ogni smartphone di riferimento verranno testati rispettivamente 100 pairing iniziali e successivi.

• Il tasso di successo dell'accoppiamento iniziale e successivo viene misurato posizionando il dispositivo a 0,3 metri dallo smartphone di riferimento.

  • Il tempo di accoppiamento medio deve essere inferiore a 12 secondi quando si accoppia il firmware supportante un solo componente (ad es. un auricolare o un singolo altoparlante).
  • Il tempo di accoppiamento medio deve essere compreso tra 14 secondi quando si accoppia il firmware supportante i membri del set coordinato (ad es. auricolari sinistro e destro).

• L'80% del tempo di accoppiamento iniziale e successivo di tutti gli smartphone di riferimento deve soddisfare i criteri.

2.4 Specifiche di certificazione per la distanza

Almeno l'80% di tutti gli smartphone di riferimento deve soddisfare i criteri di questa sezione se sottoposto a test alle tre distanze vietate (0,3 metri, 1,2 metri e 2 metri).

• La percentuale di successo a 0,3 metri deve essere del 100%. In altre parole, ogni smartphone di riferimento deve eseguire il test a 0,3 metri 10 volte e mostrare ogni notifica.
• La frequenza di visualizzazione della notifica di accoppiamento inviata agli smartphone di riferimento a 1,2 metri deve essere inferiore o uguale al 20% in 10 occasioni.
• Ogni test eseguito a una distanza di 2 metri non deve mai causare la visualizzazione di una notifica sugli smartphone di riferimento per almeno 1 minuto.
• Ogni distanza verrà testata 10 volte per ogni smartphone di riferimento.

3. Linee guida per i test di accoppiamento rapido 2.0

3.1 Interfaccia utente

Le seguenti immagini descrivono quattro diversi flussi di accoppiamento:

1. Accoppiamento iniziale senza aver scaricato l'app companion del dispositivo.

1. Accoppiamento iniziale con l'app complementare del dispositivo scaricata.

1. Accoppiamento successivo con l'app complementare del dispositivo scaricata.

2. Accoppiamento successivo senza aver scaricato l'app companion del dispositivo.

   I casi 3 e 4 utilizzano lo stesso flusso.

• Stato di errore

La notifica per scaricare un'app companion viene visualizzata solo se l'ID modello del DUT è associato a un link dell'app companion. Se invece non esiste un'associazione di app complementari, il tester vedrà solo il nome del dispositivo nella notifica "Dispositivo connesso", come per gli accoppiamenti successivi.

3.2 Caso di test 1: accoppiamento iniziale

3.2.1 Configurazione e test

• Assicurati che il DUT non venga visualizzato come dispositivo salvato su nessun telefono. Su ogni telefono che ha salvato il DUT e ha eseguito l'accesso all'Account Google di prova: vai alle impostazioni Bluetooth, scegli "Elimina dispositivo" e attiva/disattiva la modalità aereo per assicurarti che il DUT venga dimenticato.

• Assicurati che l'opzione "Salva automaticamente i dispositivi" sia attivata. Questo pulsante è disattivato per impostazione predefinita. Puoi trovare questa opzione in Impostazioni > Google > Dispositivi > Dispositivi salvati dello smartphone A.

• Attiva la modalità di accoppiamento del dispositivo Bluetooth.

• Posiziona il dispositivo Bluetooth a 0,3 m di distanza dallo smartphone A.

• Attendi che venga visualizzata la notifica sullo smartphone di riferimento A. La notifica dovrebbe apparire entro 5 secondi.

• Inizia a cronometrare dal momento in cui tocchi la notifica iniziale fino a quando non viene visualizzata la notifica popup "Dispositivo connesso" sullo smartphone A.

• Registra l'ora nella sezione Accoppiamento iniziale del report del test.

3.2.2 Comportamento previsto

• Viene visualizzato il foglio iniziale dell'accoppiamento:

• Tocca la notifica per avviare l'accoppiamento con l'accoppiamento rapido. La notifica mostrerà lo stato di avanzamento:

• Lo smartphone mostrerà una notifica quando l'accoppiamento rapido va a buon fine. Lo smartphone chiederà inoltre all'utente di scaricare l'app complementare del dispositivo dal Google Play Store se il produttore del dispositivo ne rilascia una.

• Se l'accoppiamento rapido non va a buon fine, lo smartphone mostrerà un errore:

3.3 Caso di test 2: accoppia questo dispositivo a due smartphone di riferimento su cui è stato eseguito l'accesso allo stesso Account Google (accoppiamento successivo)

3.3.1 Configurazione e test

• Accedi allo stesso Account Google su entrambi gli smartphone (smartphone A e smartphone B).

• Assicurati che il DUT sia stato accoppiato in precedenza con l'altro smartphone (smartphone A).

  • Per verificare che il dispositivo Bluetooth sia stato accoppiato con lo smartphone A:

    • Innanzitutto, vai a Impostazioni > Google > Dispositivi e condivisione (o Connessioni dispositivo) > Dispositivi > Dispositivi salvati sullo smartphone che ha eseguito l'accoppiamento iniziale (smartphone A). Il DUT dovrebbe essere visualizzato nell'elenco dei dispositivi salvati dello smartphone, come mostrato di seguito:



    • In secondo luogo, vai a Impostazioni > Google > Dispositivi e condivisione (o Connessioni dispositivo) > Dispositivi > Dispositivi salvati sul dispositivo che non è stato accoppiato con il DUT (smartphone B). Lo smartphone B potrà visualizzare la successiva notifica di accoppiamento solo se il DUT è anche presente nell'elenco dei dispositivi salvati.



• In sostanza, dopo aver eseguito il Test Case 1 (accoppiamento iniziale) con lo smartphone A, utilizzi l'altro smartphone di riferimento B con lo stesso account per verificare questo Test Case 2 (accoppiamento successivo).

• Posiziona il dispositivo Bluetooth a 0,3 m di distanza dallo smartphone.

• Attendi che il nome del dispositivo venga sincronizzato con l'account: vai a Impostazioni > Google > Dispositivi e condivisione (o Connessioni dispositivo) > Dispositivi > Dispositivi salvati per verificare se il nome del dispositivo viene visualizzato. Torna alla schermata Home quando il DUT appare nell'elenco dei dispositivi dello smartphone.

• Attendi la notifica successiva.

• Misura il tempo che intercorre tra il tocco della notifica successiva sul secondo smartphone e la visualizzazione della notifica popup "Dispositivo connesso".

• Registra l'ora nella sezione Telefono successivo per il secondo smartphone.

• Cancella il record salvato seguendo i passaggi che seguono, un prerequisito per il test successivo.

  • Elimina il dispositivo connesso rimuovendolo dall'elenco delle impostazioni Bluetooth.

  • Vai a Impostazioni > Google > Dispositivi e condivisione (o Connessioni dispositivo) > Dispositivi > Dispositivi salvati.

    • Disattiva l'opzione "Salva automaticamente i dispositivi"
    • Tornare alla pagina precedente
    • Attiva "Salva automaticamente i dispositivi"
    • Verifica che nell'elenco dei dispositivi sia visualizzata la dicitura "Nessun dispositivo", come mostrato di seguito:



  • Accendi il dispositivo per attivare la modalità di accoppiamento.

3.3.2 Comportamento previsto

• Viene visualizzata la notifica di accoppiamento per il dispositivo associato in precedenza

• Tocca la notifica per avviare l'accoppiamento successivo. La notifica mostrerà lo stato di avanzamento:

• Al termine dell'accoppiamento rapido, viene visualizzata la seguente notifica:

• Se l'accoppiamento rapido non va a buon fine, lo smartphone mostrerà un errore:

3.4 Test case 3 : verifica che la chiave dell'account BLE sia ancora in fase di trasmissione

• Assicurati che gli auricolari trasmettano ancora i dati dell'account quando non sono rilevabili, ad esempio dopo il completamento dell'accoppiamento iniziale e la connessione, a meno che non siano spenti.
• Scegli uno smartphone di riferimento e testalo una volta per almeno 30 minuti.

3.5 Test case 4 : Criteri di distanza

• Prova ogni distanza (0,3 m, 1,2 m e 2 m) 10 volte singolarmente.
• Registra ogni volta che uno smartphone di riferimento mostra una notifica per ogni distanza.
  • Ad esempio, "0,3 metri - Sì (7/10)" significa "Questo smartphone di riferimento riceve la notifica di accoppiamento 7 volte (su 10) a 0,3 metri"

3.6 Come acquisire il log di debug

3.6.1 Come acquisire le informazioni di debug

• Per attivare la registrazione e acquisire la segnalazione di bug, esegui quanto segue:
  • adb logcat -G 16M

• Assicurati di aver attivato "Log di esame HCI Bluetooth per il debug". Per gli smartphone Pixel, questo viene fatto nel seguente modo:

  • Vai a Impostazioni > Sistema > Informazioni sullo smartphone > Numero build.
  • Tocca "Numero build" 7 volte per attivare le Opzioni sviluppatore.

  * Vai a Impostazioni > Sistema > Avanzate > Opzioni sviluppatore. * Attivazione delle Opzioni sviluppatore e del log di analisi HCI. * Questa opzione consente allo smartphone di raccogliere il file di log dei pacchetti HCI. * Attiva e disattiva la modalità aereo per assicurarti che le modifiche vengano applicate.

3.6.2 Come ottenere il file di log di LogCat

• Esegui adb devices per visualizzare tutti i numeri di serie dei dispositivi sul terminale.
• Esegui adb -s {device serial number} logcat > {logcat name}.txt (puoi assegnare un nome arbitrario al file logcat e logcat su più dispositivi contemporaneamente).
• Riproduci il bug.
• Esegui Ctrl+C per interrompere logcat.
• Esegui adb bugreport per generare un file ZIP contenente tutti i dati. L'operazione potrebbe richiedere diversi minuti.
• Esegui i seguenti comandi per ottenere il file btsnoop_hci.log (i dispositivi devono essere rooted).
  • Per Android O (8.0) o versioni successive: adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • Per Android N: adb pull sdcard/btsnoop_hci.log
  • Se i percorsi precedenti non contengono hci.log : adb shell; find hci.log per ottenere la posizione.

4. Criteri di certificazione delle funzionalità:

È necessario superare tutti i casi di test. La notifica della batteria è obbligatoria solo per gli auricolari true wireless.

4.1 Notifiche batteria

4.1.1 Mostra la notifica della batteria sinistra + destra + cover.

Procedura:

1. Accoppia lo smartphone di prova con le cuffie true wireless.
2. Chiudi richiesta
3. Apri la richiesta e verifica.

Verifica:

1. La notifica della batteria mostra tre immagini di sinistra, custodia e destra e i livelli della batteria sono corretti. (con icona di ricarica sugli auricolari sinistro e destro)

4.1.2 Le informazioni sulla batteria devono essere aggiornate dopo la modifica del livello della batteria.

Procedura:

1. Accoppia lo smartphone di prova con le cuffie true wireless.
2. Usa le cuffie true wireless per riprodurre un video per 10 minuti (per ridurre il consumo di energia).
3. Vai a Impostazioni > Google > Dispositivi e condivisione (o Connessioni dispositivo) > Dispositivi > Dispositivi salvati > Nome cuffie.

Verifica:

1. Le informazioni sulla batteria devono essere aggiornate dopo la modifica del livello della batteria.
2. Il livello della batteria deve essere uguale a quello indicato nella scorciatoia Bluetooth (togli la barra delle impostazioni rapide verso il basso). Il livello della batteria deve essere allineato a quello di uno dei due auricolari. È meglio mostrare il livello più basso della batteria.

4.1.3 Elimina la notifica, l'HUN deve essere ignorato (Chiudi richiesta)

Procedura:

1. Accoppia lo smartphone di prova con le cuffie true wireless.
2. Apri la richiesta.
3. Quando viene visualizzato HUN, chiudi la richiesta.

Verifica:

1. La notifica in evidenza della batteria viene ignorata entro 3 secondi.

4.2 Nome personalizzato

4.2.1 Test di base dell'auricolare 1, Smartphone 1, account A, accoppiamento iniziale

Precondizione:

1. Lo smartphone 1 non è mai stato accoppiato con il visore (nel caso in cui lo smartphone abbia l'alias memorizzato nella cache)
2. Ripristina i dati di fabbrica dell'auricolare prima del test.

Procedura:

1. Accedi al telefono 1 con l'account Gmail A. Accoppia lo smartphone 1 con le cuffie. Non modificare il nome del dispositivo dopo l'accoppiamento.
2. Controlla i 3 luoghi mostrati.

Verifica:

1. Dopo l'accoppiamento, nei tre punti, lo smartphone 1 dovrebbe mostrare il nome di un utente dell'account A e le informazioni sull'auricolare. Nel formato [Nome dell'utente] di [Nome del dispositivo].

• Controllare il nome in 3 punti

  1. Impostazioni > Google > Dispositivi e condivisione > Dispositivi salvati:



  2. Testo dell'icona Bluetooth delle Impostazioni rapide (togli la barra delle Impostazioni rapide verso il basso):



  3. Impostazioni Bluetooth:



4.2.2 Base case 2 per cuffie, telefono 2, account B, accoppiamento iniziale > modifica del nome del dispositivo

Procedura:

1. Vai alla richiesta basata su cuffie 1 di 3.
2. Telefono 2, account B, accoppiamento iniziale riuscito.
3. Controlla 3 luoghi.
4. Vai a Impostazioni Bluetooth > icona a forma di ingranaggio > icona a forma di matita > cambia nome del dispositivo.

Verifica:

1. Dopo l'accoppiamento, dovrebbe essere visualizzato il nome di un utente dell'account A e le informazioni sull'auricolare nei seguenti punti:

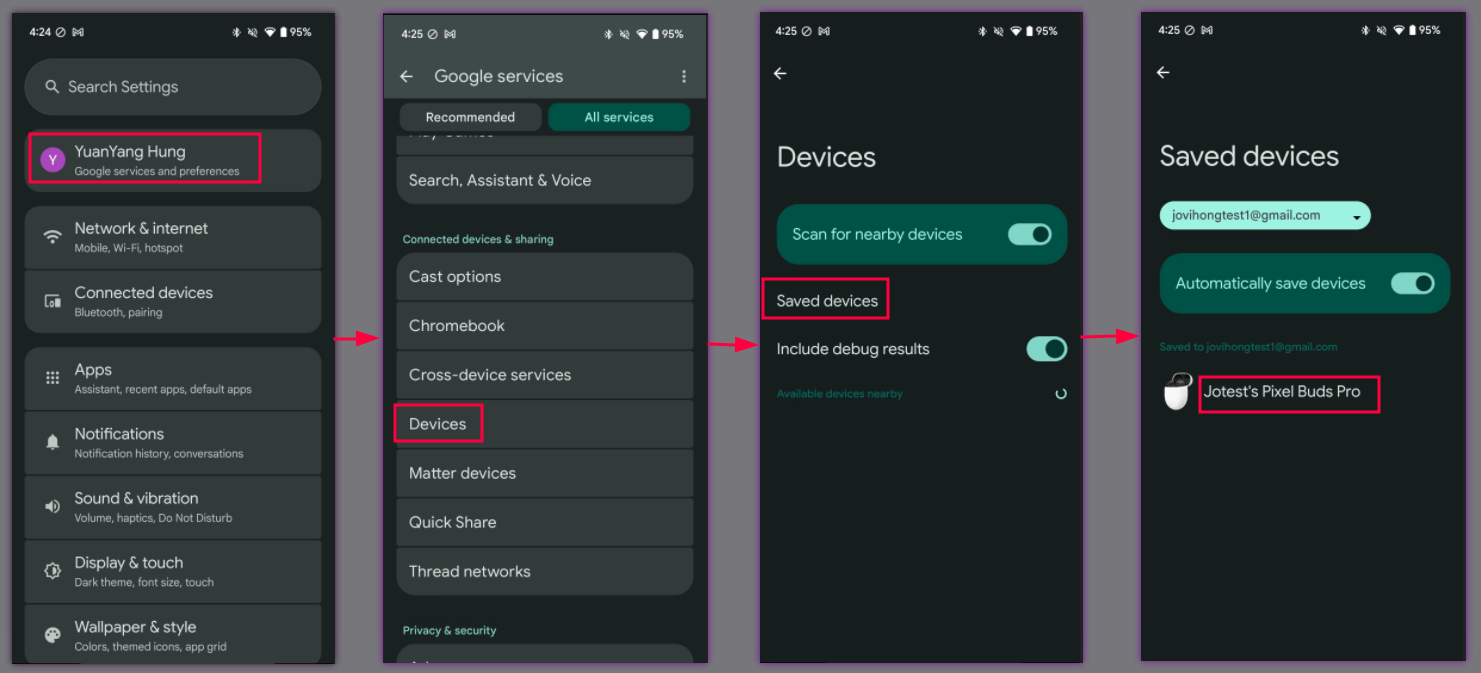

   1. Impostazioni > Google > Dispositivi e condivisione > Dispositivi salvati:



   2. Testo dell'icona Bluetooth delle Impostazioni rapide (togli la barra delle Impostazioni rapide verso il basso):

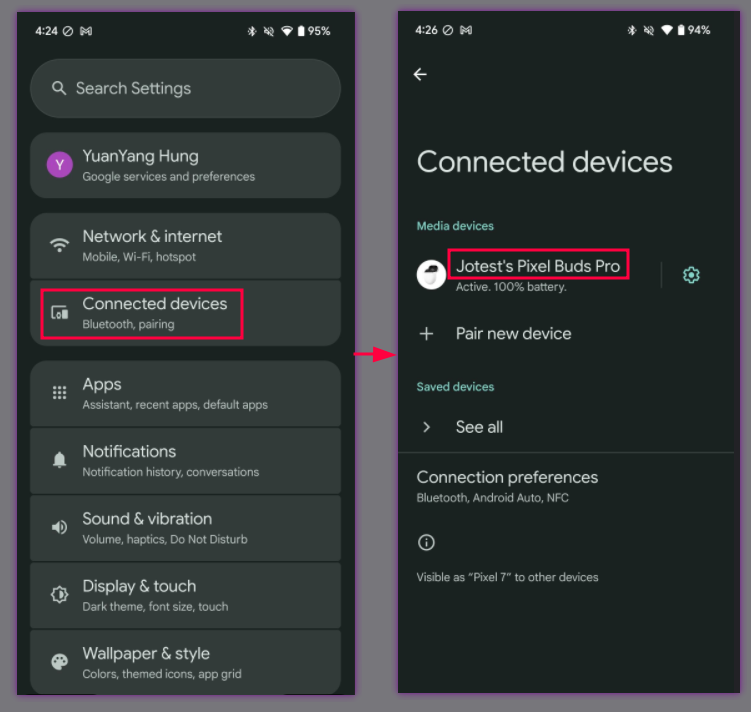

   3. Impostazioni Bluetooth:

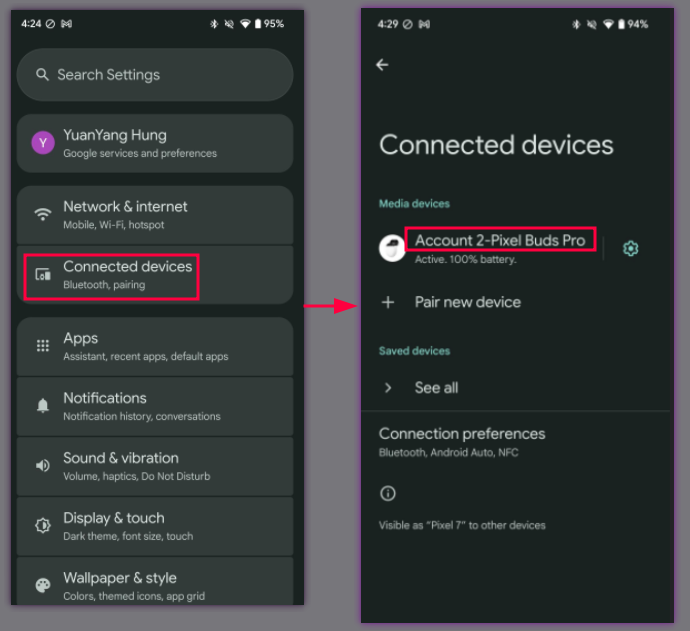

2. Dopo aver modificato il nome del dispositivo, il nuovo nome dovrebbe apparire nei seguenti punti:

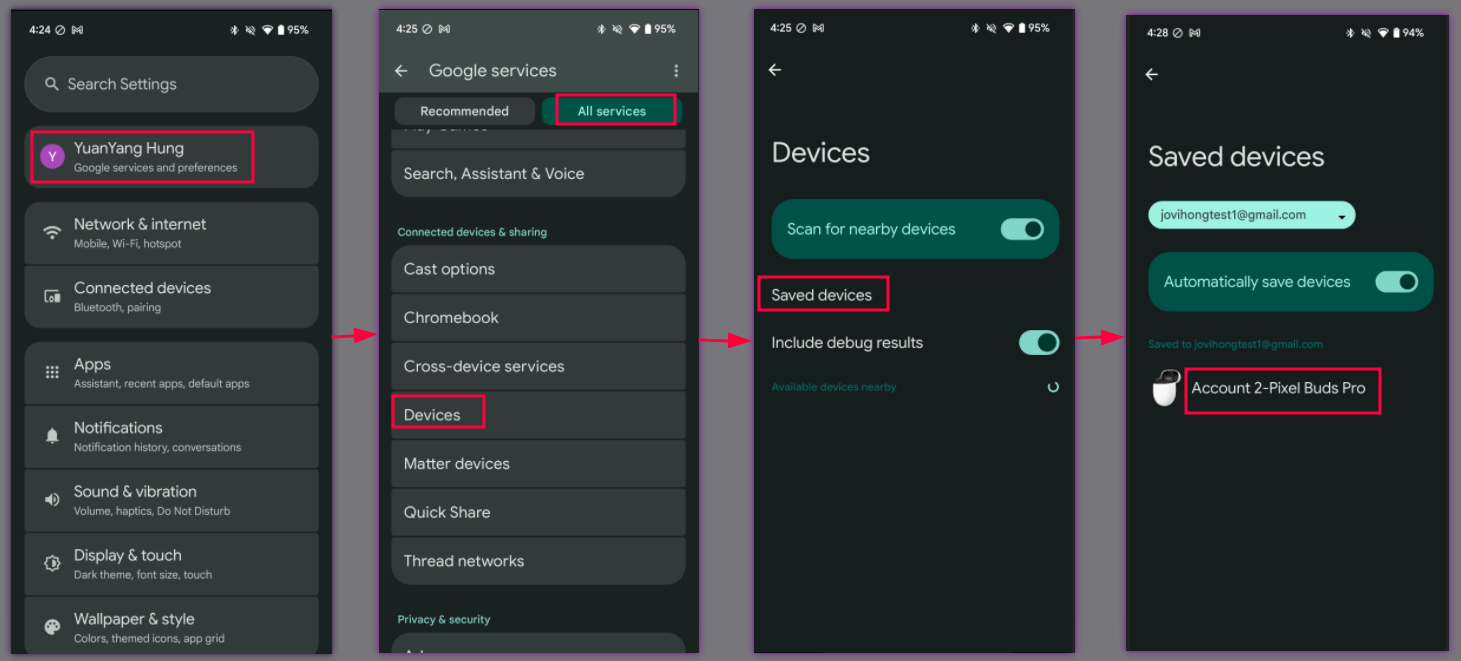

   1. Impostazioni > Google > Dispositivi e condivisione > Dispositivi salvati:

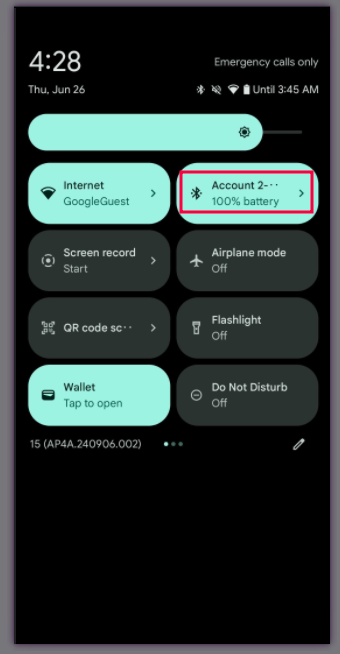

   2. Testo dell'icona Bluetooth delle Impostazioni rapide (togli la barra delle Impostazioni rapide verso il basso):



   3. Impostazioni Bluetooth:



4.2.3 Base della cuffia 3, smartphone 3, account C, accoppiamento iniziale

Procedura:

1. Vai alla richiesta basata su cuffie 2 di 3.
2. Smartphone 3, account C, accoppiamento iniziale riuscito.

3. Controlla le tre posizioni elencate:

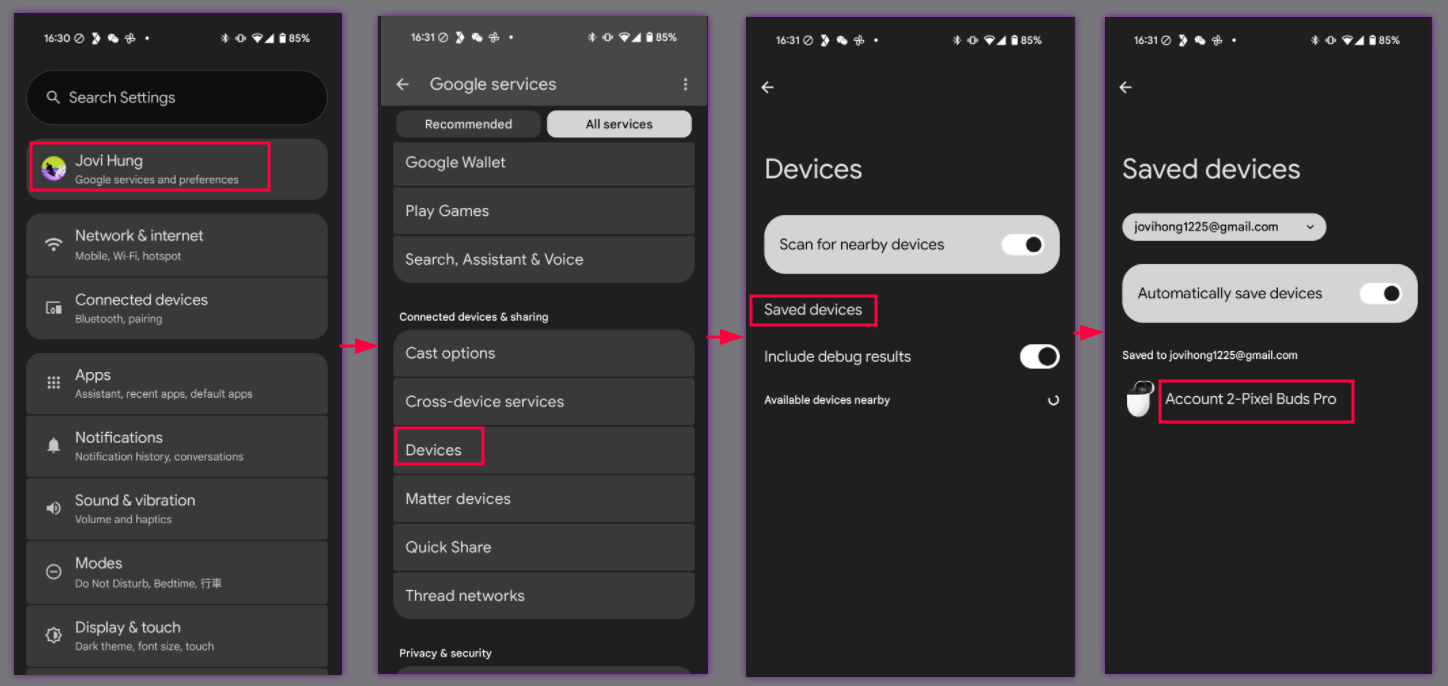

   1. Impostazioni > Google > Dispositivi e condivisione > Dispositivi salvati:

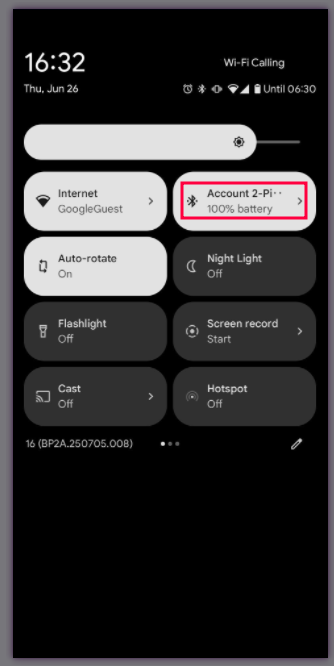

   2. Testo dell'icona Bluetooth delle Impostazioni rapide (togli la barra delle Impostazioni rapide verso il basso):



   3. Impostazioni Bluetooth:



Verifica :

1. Sullo smartphone 3 dovrebbe essere visualizzato il nuovo nome del dispositivo dello smartphone 2 nelle tre posizioni elencate nei passaggi precedenti della procedura.

4.3 Trova dispositivo - Fai squillare le cuffie

4.3.1 Funzione cuffie per squillare il dispositivo

Procedura:

1. Accoppiare lo smartphone con le cuffie.

2. Vai a Impostazioni > Google > Dispositivi e condivisione (o Connessioni dispositivo) > Dispositivi > Dispositivi salvati > Nome dell'auricolare > Trova dispositivo.



3. Tocca il pulsante Fai squillare dispositivo. Se l'auricolare di prova ha auricolari destro e sinistro, dovrebbero essere visualizzati due pulsanti per lato.

4. Tocca il pulsante Disattiva l'audio del dispositivo.



Verifica:

1. Lo stato sotto il nome dell'auricolare dovrebbe essere "Connesso".
2. L'auricolare dovrebbe suonare quando tocchi questo pulsante con la suoneria personalizzata. (Le cuffie true wireless dovrebbero suonare sul lato destro/sinistro corrispondente)
3. L'audio delle cuffie dovrebbe essere disattivato immediatamente senza alcun ritardo.

4.4 Scrivere la chiave dell'account in modo retroattivo

4.4.1 Accoppiamento e conferma retroattivi

Procedura:

1. Metti il dispositivo con Accoppiamento rapido in modalità di accoppiamento.
   1. Vedrai una notifica in primo piano, non toccarla.
2. Vai a Impostazioni > Dispositivi connessi > Accoppia nuovo dispositivo,tocca per accoppiare
3. Attendi un minuto, vedrai una notifica relativa all'accoppiamento retroattivo.
4. Tocca la notifica per salvare gli auricolari nel tuo account.
5. Vai a Impostazioni > Google > Dispositivi e condivisione (o Connessioni dispositivo) >Dispositivi > Dispositivi salvati

Verifica:

1. Dovresti visualizzare la notifica di accoppiamento retroattivo.



2. Vedrai che il dispositivo è nell'elenco dei dispositivi salvati. Il dispositivo ora supporta completamente l'accoppiamento rapido.

4.5 Controllo attivo del rumore

Il controllo delle notifiche attive e la funzionalità ANC sono facoltativi. I dispositivi che implementano la cancellazione attiva del rumore devono verificarla nell'app Validator e compilare i risultati nel report di autotest, ma non è necessario che la funzionalità sia certificata in un laboratorio di terze parti.

4.5.1 Verifica del Controllo attivo del rumore

Procedura:

1. Nell'app Validator, seleziona la modalità supportata dal DUT.
2. Accoppia il DUT al cercatore.
3. Connettiti al DUT dal cercatore.

Verifica:

1. Il cercatore invia lo stato ANC (0x11) al DUT dopo l'accoppiamento.
2. Il DUT ha risposto con Notify ANC state (0x13) entro 3 secondi.
3. Il cercatore invia lo stato ANC (0x12) per ogni modalità ANC supportata.
4. Il DUT risponde con lo stato Notify ANC (0x13) entro 5 secondi per ogni messaggio inviato nel passaggio 3.

4.5.2 Disattivazione del controllo delle notifiche attive

Procedura:

1. Nell'app Validator, seleziona la modalità supportata dal DUT.
2. Accoppia il DUT al cercatore.
3. Connettiti al DUT dal cercatore.

Verifica:

1. Il cercatore invia lo stato ANC (0x11) al DUT dopo l'accoppiamento.
2. Il DUT ha risposto con Notify ANC state (0x13) entro 3 secondi.
3. Verifica che l'Ottetto 5 corrisponda alle modalità ANC supportate per questo Seeker.
4. Verifica che l'ottavo sia 0b00000000
