Рекомендации по сертификации Fast Pair 3.2 (v2.1), Рекомендации по сертификации Fast Pair 3.2 (v2.1), Рекомендации по сертификации Fast Pair 3.2 (v2.1)

Последнее обновление: 13 августа 2024 г.

• Тестируемое устройство («ТУ») должно быть устройством, очищенным на заводе (т. е. ИУ не может быть персональным устройством или устройством, содержащим какую-либо личную информацию).
• Доступные здесь тестовые материалы (например, процессы, рекомендации и другая информация) являются частью служб Google, на них распространяются права интеллектуальной собственности Google и Условия использования Google, расположенные по адресу http://www.google.com/accounts/. TOS как будто это «программное обеспечение».

1. Подготовка к сертификации

1.1 Определение

• Первоначальное сопряжение — это последовательность событий, которые происходят, когда пользователь впервые подключает устройство к учетной записи Google, войдя в систему на телефоне. В этой последовательности телефон обнаруживает рекламу с устройства и отображает уведомление, предлагающее пользователю подключиться к устройству и сохранить его. (В этом руководстве под «устройством» подразумевается гарнитура или динамик Bluetooth, а не эталонный телефон).

• Последующее сопряжение — это последовательность событий, которые происходят, когда пользователь входит в свою учетную запись Google на новом телефоне и пытается подключить устройство, уже сохраненное в своей учетной записи Google. В этой последовательности новый телефон распознает, что объявленный идентификатор модели уже сохранен в учетной записи Google пользователя, и отправляет уведомление для ускорения сопряжения устройства с этим телефоном.

1.2 Требования

• Все телефоны должны быть подключены к Интернету, а в настройках включены Bluetooth и определение местоположения.
• Все телефоны должны быть подключены к одной и той же учетной записи Google.
• Эталонные телефоны должны активно присутствовать на рынке и охватывать достаточно большое количество пользователей.
• Устройство Bluetooth, реализующее версию Fast Pair и соответствующие расширения, которые должны быть сертифицированы.

1.3 Проверьте версию сервиса Google Play

• Цель: подтвердить, что для тестирования используется правильная версия GMS Core.

• Откройте «Настройки» > «Google» > «Знак вопроса в правом углу» > «Три точки в правом углу» > «Информация о версии» , затем проверьте версию сервисов Google Play (она должна быть 22.XX.XX или выше).

1.4 Включить идентификатор режима отладки

• Предоставленный вам идентификатор модели является идентификатором режима отладки. Чтобы включить его, перейдите в «Настройки» > «Google» > «Устройства и общий доступ» > «Устройства» и включите «Включить результаты отладки». Если на этой странице отсутствует параметр «Включить результаты отладки», убедитесь, что параметры разработчика в Seeker включены.

1.5 Включить уведомления сервисов Google Play

• Откройте «Настройки» > «Уведомления» > «Настройки приложения» > «Службы Google Play» и убедитесь, что переключатель «Уведомления» включен.

1.6 Убедитесь, что вы можете получить доступ к серверу результатов теста

Некоторые тестовые данные загружаются непосредственно на серверы Google. Эти данные необходимы для завершения самотестирования перед началом лабораторной сертификации. Убедитесь, что ваш тестовый телефон имеет следующее:

• Вошедшая в систему тестовая учетная запись, присоединившаяся к тестовой группе FP .
• Возможность оставаться включенным и подключенным к Интернету в течение 25 часов во время и после выполнения начального и последующих тестов сопряжения. В это время телефон попытается загрузить тестовые данные и результаты.
• Период тестирования и идентификатор модели тестирования соответствуют значениям, указанным в отчете самопроверки BT Classic или BT LE Audio .
• Настройки использования и диагностики включены на тестовом устройстве. Это можно проверить, перейдя в «Настройки» > «Google» > 3 точки в правом верхнем углу > «Использование и диагностика» > «Включить использование и диагностику» .

2. Критерии сертификации

2.1 Определения

• Под «Всеми телефонами» подразумеваются все эталонные телефоны, операционная система которых соответствует минимальным версиям, указанным в разделе «Требования» .
• «Среднее время сопряжения» равно (сумма всех успешных раз сопряжения) / (10 — количество неудачных сопряжений). Расчет времени сопряжения начинается, когда пользователь нажимает уведомление о быстром соединении, и заканчивается, когда телефон отображает пользователю уведомление об успешном подключении.
• «Успех» при дистанционном тестировании равен (количество всплывающих уведомлений за 1 мин/10).

2.2 Всплывающее окно уведомления о первоначальном сопряжении

• Уведомление должно появиться в течение 5 секунд.

2.3 Спецификация сертификации для сопряжения

• Каждый эталонный телефон будет протестирован на первоначальное и последующие сопряжения 100 раз соответственно.

• Вероятность успеха первоначального и последующего сопряжения измеряется путем размещения устройства на расстоянии 0,3 метра от эталонного телефона.

  • Среднее время сопряжения должно быть в пределах 12 секунд при сопряжении прошивки, поддерживающей только один компонент (например, гарнитуру или один динамик).
  • Среднее время сопряжения должно быть в пределах 14 секунд при сопряжении встроенного ПО, поддерживающего членов скоординированного набора (например, левого и правого наушников).

• 80 % времени первоначального и последующего сопряжения эталонного телефона должно соответствовать этим критериям.

2.4 Спецификация сертификации для расстояния

Не менее 80% всех эталонных телефонов должны соответствовать критериям этого раздела при тестировании на трех запрещенных расстояниях (0,3 метра, 1,2 метра и 2 метра).

• Вероятность успеха на расстоянии 0,3 метра должна составлять 100%. Другими словами, каждый эталонный телефон должен выполнить тест на расстоянии 0,3 метра 10 раз и показать каждое уведомление.
• Частота появления уведомлений о сопряжении, отправляемых на эталонные телефоны на расстоянии 1,2 метра, должна быть меньше или равна 20% в 10 раз.
• Каждый тест, выполняемый на расстоянии 2 метров, ни в коем случае не должен вызывать появление уведомления на эталонных телефонах в течение как минимум 1 минуты.
• Каждое расстояние будет проверено 10 раз для каждого эталонного телефона.

3. Руководство по тестированию Fast Pair 2.0

3.1 Пользовательский интерфейс

На следующих изображениях описаны 4 различных процесса сопряжения:

1. Первоначальное сопряжение без загрузки приложения-компаньона устройства.

1. Первоначальное сопряжение с загруженным приложением-компаньоном устройства.

1. Последующее сопряжение с загруженным приложением-компаньоном устройства.

2. Последующее сопряжение без загрузки приложения-компаньона устройства.

   В случаях 3 и 4 используется один и тот же поток.

• Статус ошибки

Уведомление о загрузке сопутствующего приложения появится только в том случае, если идентификатор модели тестируемого устройства связан со ссылкой на сопутствующее приложение. Вместо этого, если связи с сопутствующим приложением не существует, тестировщик увидит только имя устройства в уведомлении «Устройство подключено», как и при последующих сопряжениях.

3.2 Тестовый пример 1: Первоначальное сопряжение

3.2.1 Настройка и тестирование

• Убедитесь, что тестируемое устройство не отображается как сохраненное устройство ни на одном телефоне. На каждом телефоне, на котором сохранено тестируемое устройство и выполнен вход в тестовую учетную запись Google: перейдите в настройки Bluetooth, выберите «Забыть устройство» и переключите режим полета, чтобы убедиться, что тестируемое устройство забыто.

• Убедитесь, что параметр «Автоматически сохранять устройства» включен. По умолчанию этот переключатель выключен. Вы можете найти эту опцию в «Настройки» > «Google» > «Устройства» > «Сохраненные устройства телефона А».

• Переведите устройство Bluetooth в режим сопряжения.

• Разместите устройство Bluetooth на расстоянии 0,3 м от телефона A.

• Подождите, пока на эталонном телефоне A появится всплывающее уведомление. Уведомление должно появиться в течение 5 секунд.

• Начинайте отсчет времени с момента нажатия на первое уведомление, пока не увидите всплывающее уведомление «Устройство подключено» на телефоне А.

• Запишите время в разделе «Первоначальное сопряжение» отчета об испытаниях.

3.2.2 Ожидаемое поведение

• Появится половина листа первоначального сопряжения:

• Коснитесь уведомления, чтобы начать сопряжение с помощью быстрого соединения. В уведомлении будет отображаться прогресс:

• Телефон отобразит уведомление при успешном подключении к быстрому соединению. Телефон также предложит пользователю загрузить сопутствующее приложение для устройства из магазина Google Play, если производитель устройства выпустит сопутствующее приложение.

• На телефоне отобразится сообщение об ошибке, если выполнить быстрое сопряжение не удастся:

3.3 Тестовый пример 2. Подключите это устройство к двум эталонным телефонам, вошедшим в одну и ту же учетную запись Google (последующее сопряжение).

3.3.1 Настройка и тестирование

• Войдите в одну и ту же учетную запись Google на обоих телефонах (телефон A и телефон B).

• Убедитесь, что тестируемое устройство ранее было сопряжено с другим телефоном (телефоном A).

  • Чтобы убедиться, что устройство Bluetooth сопряжено с телефоном А:

    • Сначала перейдите в «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» на телефоне, на котором было выполнено первоначальное сопряжение (телефон А). ИУ должно появиться в списке сохраненных устройств телефона, как показано здесь:



    • Во-вторых, перейдите в «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» на устройстве, которое не сопряжено с тестируемым устройством (телефон B). Телефон B сможет отображать последующее уведомление о сопряжении только в том случае, если тестируемое устройство также появится в списке сохраненных устройств.



• По сути, после запуска тестового сценария 1 (первоначальное сопряжение) с телефоном A вы используете другой эталонный телефон B с той же учетной записью для проверки этого тестового сценария 2 (последующее сопряжение).

• Разместите устройство Bluetooth на расстоянии 0,3 м от телефона.

• Подождите, пока имя устройства синхронизируется с учетной записью. Откройте «Настройки» > Google > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства», чтобы проверить, отображается ли имя устройства. Вернитесь на главный экран, как только тестируемое устройство появится в списке устройств телефона.

• Подождите, пока появится следующее уведомление.

• Измерьте время от нажатия последующего уведомления на втором телефоне до появления всплывающего уведомления «Устройство подключено».

• Запишите время в разделе «Последующие» для второго телефона.

• Очистите сохраненную запись, выполнив следующие действия, что является обязательным условием для следующего теста.

  • Забудьте подключенное устройство, удалив его из списка настроек Bluetooth.

  • Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» .

    • Отключите «Автоматически сохранять устройства».
    • Вернуться на предыдущую страницу
    • Включите «Автоматически сохранять устройства».
    • Убедитесь, что в списке устройств вы видите «Нет устройств», как показано ниже:



  • Поверните устройство, чтобы перейти в режим сопряжения.

3.3.2 Ожидаемое поведение

• Всплывает уведомление о сопряжении для ранее связанного устройства.

• Коснитесь уведомления, чтобы начать последующее сопряжение. В уведомлении будет отображаться прогресс:

• Когда быстрое сопряжение будет завершено, вы увидите следующее уведомление:

• На телефоне отобразится сообщение об ошибке, если выполнить быстрое сопряжение не удастся:

3.4 Тестовый пример 3. Убедитесь, что ключ учетной записи BLE все еще транслируется.

• Убедитесь, что гарнитура по-прежнему передает данные учетной записи , когда ее невозможно обнаружить, например: после завершения первоначального сопряжения и подключения, если только гарнитура не выключена.
• Выберите эталонный телефон и протестируйте его один раз в течение как минимум 30 минут.

3.5 Тестовый пример 4: Критерии расстояния

• Проверьте каждую дистанцию ​​(0,3 м, 1,2 м и 2 м) 10 раз индивидуально.
• Записывайте каждый раз, когда справочный телефон отображает уведомление для каждого расстояния.
  • Например, «0,3 метра — Да (7/10)» будет означать «Этот эталонный телефон получает уведомление о сопряжении 7 раз (из 10 раз) на расстоянии 0,3 метра».

3.6 Как записать журнал отладки

3.6.1 Как собирать отладочную информацию

• Чтобы включить ведение журнала и получить отчет об ошибке, выполните следующую команду:
  • adb logcat -G 16M

• Убедитесь, что вы включили «Журнал отслеживания Bluetooth HCI для отладки». В телефонах Pixel это достигается следующими способами:

  • Заходим в «Настройки» > «Система» > «О телефоне» > «Номер сборки» .
  • Нажмите «Номер сборки» 7 раз, чтобы включить параметры разработчика.

  * Перейдите в «Настройки» > «Система» > «Дополнительно» > «Параметры разработчика» . * Включение параметров разработчика и журнала отслеживания HCI. * Эта опция позволяет телефону собирать файл журнала пакетов HCI. * Включите и выключите режим полета, чтобы убедиться, что изменения вступили в силу.

3.6.2 Как получить файл журнала logcat

• Запустите adb devices , чтобы отобразить все серийные номера устройств на терминале.
• Запустите adb -s {device serial number} logcat > {logcat name}.txt (вы можете назвать файл logcat произвольно и одновременно регистрировать несколько устройств).
• Воспроизведите ошибку.
• Запустите Ctrl+C чтобы остановить логарифм.
• Запустите adb bugreport , чтобы создать zip-файл, который должен содержать все данные. Это может занять несколько минут.
• Выполните следующие команды, чтобы получить btsnoop_hci.log (устройства должны быть рутированы).
  • Для Android O (8.0) или новее: adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • Для Android N: adb pull sdcard/btsnoop_hci.log
  • Если предыдущие пути не содержат adb shell; find hci.log чтобы узнать местоположение.

4. Критерии сертификации функций:

Необходимо пройти все тестовые случаи. Уведомление о заряде батареи является обязательным только для настоящей беспроводной гарнитуры.

4.1 Уведомления о заряде батареи

4.1.1 Показывать левое + правое + уведомление о заряде батареи.

Процедура:

1. Выполните сопряжение тестового телефона с настоящей беспроводной гарнитурой.
2. Закрыть дело
3. Откройте кейс и проверьте.

Проверять:

1. В уведомлении о заряде батареи отображаются три изображения слева, корпуса и справа, а уровень заряда батареи правильный. (со значком зарядки на левом и правом наушниках)

4.1.2 Информация о батарее должна обновляться после изменения уровня заряда батареи.

Процедура:

1. Выполните сопряжение тестового телефона с настоящей беспроводной гарнитурой.
2. Используйте настоящую беспроводную гарнитуру для воспроизведения любого видео в течение 10 минут. (Чтобы уменьшить мощность.)
3. Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» > «Имя гарнитуры» .

Проверять:

1. Информация о батарее должна обновляться после изменения уровня заряда батареи.
2. Уровень заряда батареи должен быть таким же, как уровень заряда батареи, указанный в ярлыке Bluetooth (вытяните вниз панель быстрых настроек), уровень заряда батареи должен совпадать с уровнем одного из наушников, лучше показывать самый низкий уровень заряда батареи.

4.1.3 Запретить уведомление, HUN следует уволить (закрыть дело)

Процедура:

1. Выполните сопряжение тестового телефона с настоящей беспроводной гарнитурой.
2. Открытый кейс.
3. Когда появится HUN, закройте регистр.

Проверять:

1. Уведомление о повышении заряда батареи исчезло в течение 3 секунд.

4.2 Персонализированное имя

4.2.1 Базовый вариант гарнитуры 1, Телефон 1, учетная запись A, начальная пара

Предварительное условие:

1. Телефон 1 никогда не был сопряжен с гарнитурой (если у телефона есть кэшированный псевдоним)
2. Перед тестированием выполните сброс настроек гарнитуры до заводских настроек.

Процедура:

1. Войдите в телефон 1 с учетной записью Gmail A. Выполните сопряжение телефона 1 с гарнитурой. Не меняйте имя устройства после сопряжения.
2. Проверьте 3 показанных места.

Проверять:

1. После сопряжения в трех местах на телефоне 1 должна отображаться учетная запись: имя пользователя + информация о гарнитуре. В виде [Имени пользователя] [Имени устройства].

• Проверьте имя в 3-х местах

  1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :



  2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):



  3. Настройки Bluetooth:



4.2.2 Базовый вариант гарнитуры 2, Телефон 2, учетная запись B, начальная пара > изменить имя устройства

Процедура:

1. Продолжайте со случая использования гарнитуры 1 из 3.
2. Телефон 2, учетная запись B, первоначальное сопряжение успешно выполнено.
3. Проверьте 3 места.
4. Перейдите в настройки Bluetooth > значок шестеренки > значок карандаша > измените имя устройства .

Проверять:

1. После сопряжения должно отображаться имя пользователя учетной записи А + информация о гарнитуре в следующих местах:

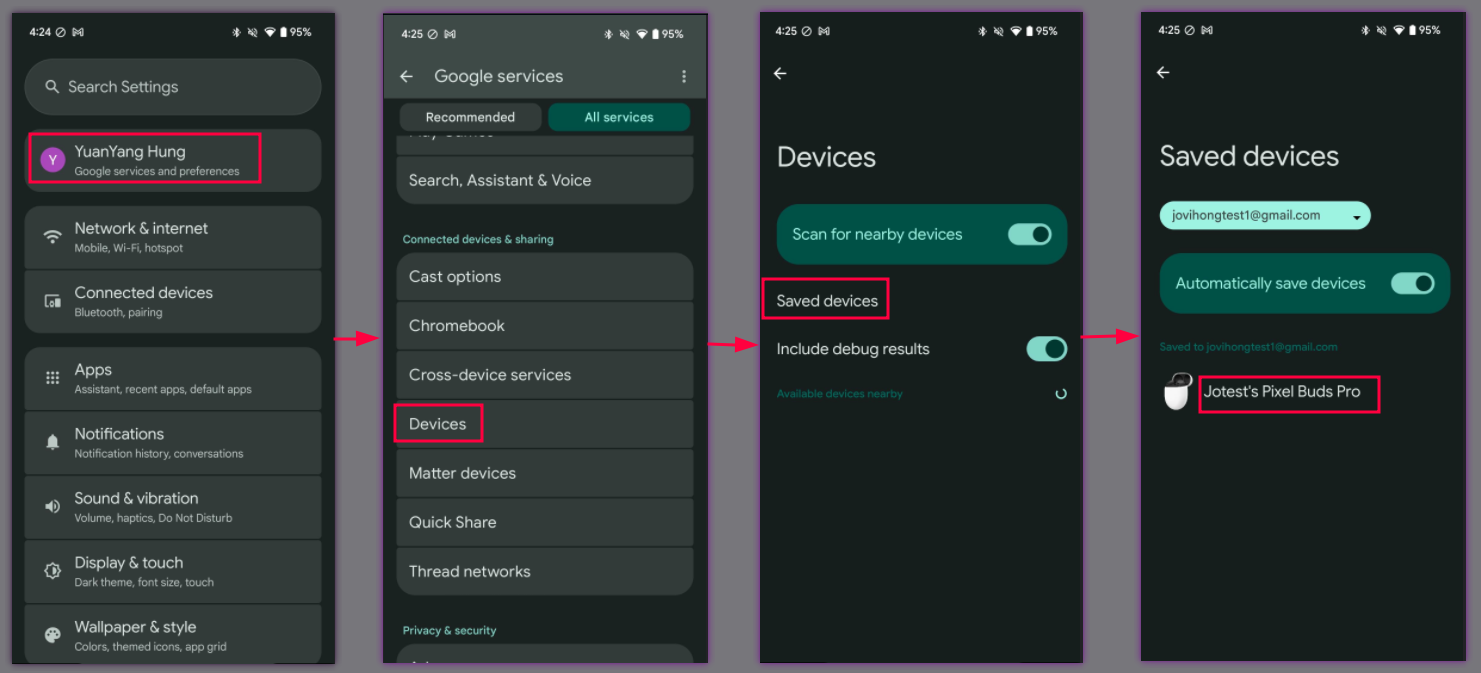

   1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :

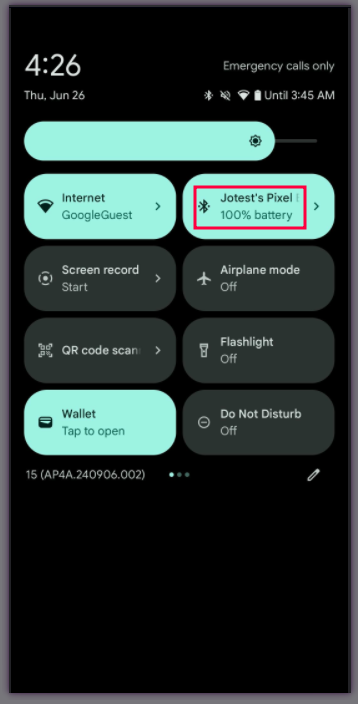

   2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):

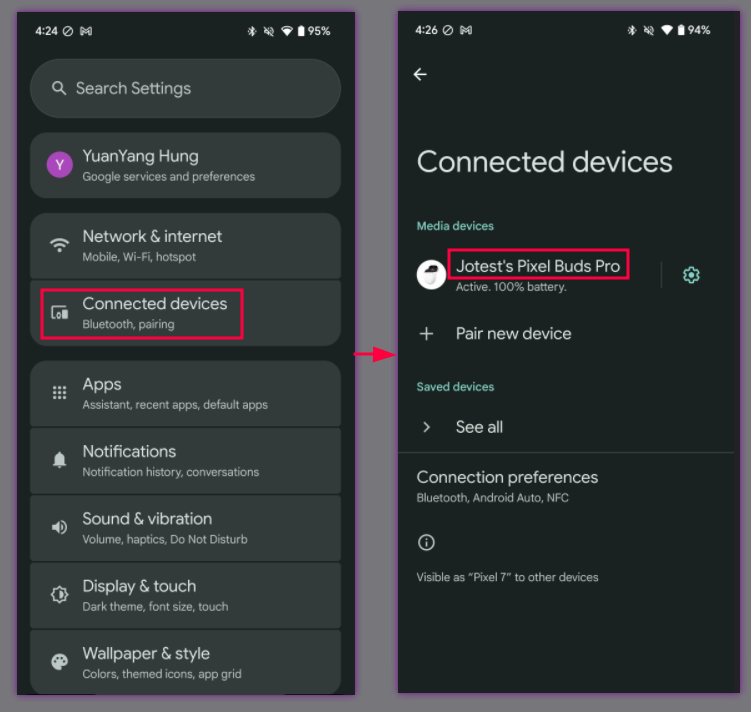

   3. Настройки Bluetooth:



2. После изменения имени устройства новое имя должно появиться в следующих местах:

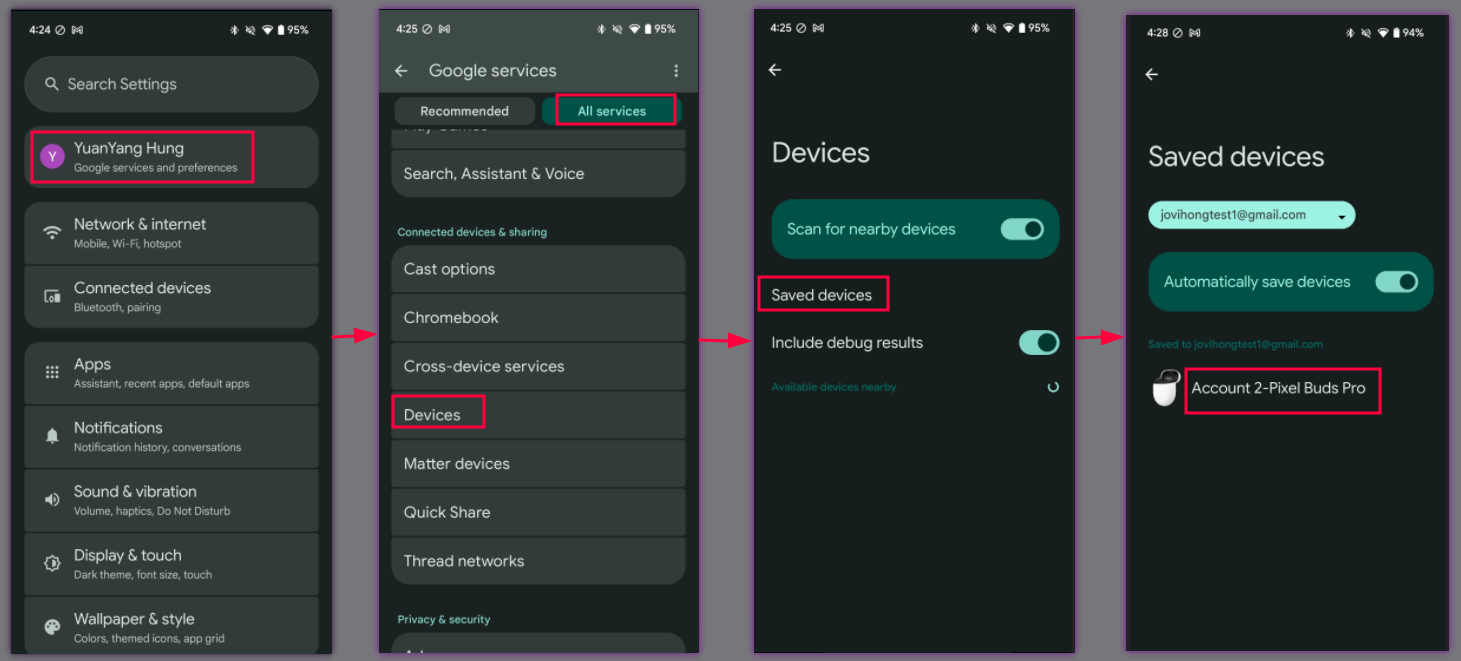

   1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :

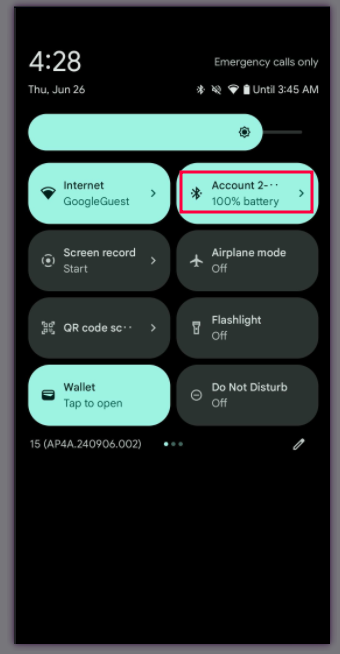

   2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):



   3. Настройки Bluetooth:



4.2.3 Базовый вариант гарнитуры 3, Телефон 3, учетная запись C, начальная пара

Процедура:

1. Продолжайте со случая 2 из 3 с использованием гарнитуры.
2. Телефон 3, учетная запись C, первоначальное подключение успешно выполнено.

3. Проверьте 3 перечисленных места:

   1. Настройки > Google > Устройства и общий доступ > Сохраненные устройства :

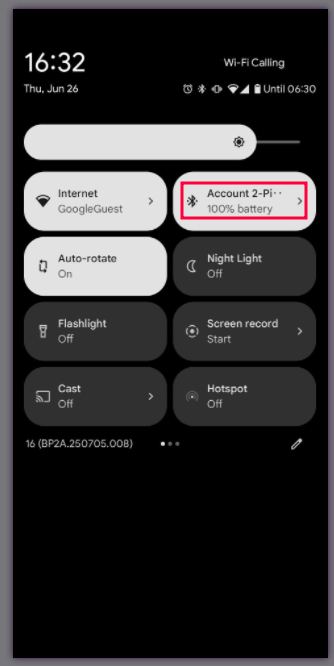

   2. Текст значка быстрой настройки Bluetooth (опустите панель быстрых настроек):



   3. Настройки Bluetooth:



Проверять :

1. На телефоне 3 должно отображаться имя нового устройства телефона 2 в тех же трех местах, перечисленных в предыдущих шагах процедуры.

4.3 Поиск устройства — кольцевая гарнитура

4.3.1 Функция гарнитуры вызывного устройства

Процедура:

1. Сопряжение телефона с гарнитурой успешно выполнено.

2. Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства» > «Имя гарнитуры» > «Найти устройство» .



3. Нажмите кнопку «Вызов устройства». (Если на тестовой гарнитуре есть правый и левый наушники, на ней должны отображаться две кнопки для левого и правого)

4. Нажмите кнопку «Отключить звук».



Проверять:

1. Статус под названием гарнитуры должен показывать «Подключено».
2. При нажатии на эту кнопку гарнитура должна зазвонить настроенной мелодией звонка. (Настоящая беспроводная гарнитура должна звонить на соответствующей стороне справа/слева)
3. Гарнитура должна отключить звук немедленно, без каких-либо задержек.

4.4 Задним числом записать ключ учетной записи

4.4.1 Ретроактивное сопряжение и подтверждение

Процедура:

1. Переведите устройство быстрого сопряжения в режим сопряжения.
   1. Вы увидите всплывающее уведомление, не нажимайте на него.
2. Откройте «Настройки» > «Подключенные устройства» > «Подключить новое устройство», нажмите, чтобы выполнить сопряжение.
3. Подождите минуту, вы увидите уведомление о ретроактивной паре.
4. Коснитесь уведомления, чтобы сохранить гарнитуру в своей учетной записи.
5. Откройте «Настройки» > «Google» > «Устройства и общий доступ» (или «Подключения устройств») > «Устройства» > «Сохраненные устройства».

Проверять:

1. Должно появиться уведомление о ретроактивной паре.



2. Вы увидите, что устройство находится в списке сохраненных устройств. Устройство теперь имеет полную поддержку Fast Pair.

4.5 Активный контроль шума

Active Notification Control, ANC, является дополнительной функцией. Устройства, поддерживающие ANC, должны проверить его в приложении Validator и внести результаты в отчет самопроверки, но не требуется сертификация этой функции в сторонней лаборатории.

4.5.1 Проверка активного шумоподавления

Процедура:

1. В приложении Validator выберите режим, который поддерживает тестируемое устройство.
2. Подключите DUT к Seeker.
3. Подключитесь к проверяемому устройству от Seeker.

Проверять:

1. Искатель отправляет состояние ANC (0x11) на тестируемое устройство после сопряжения.
2. DUT ответил сообщением о состоянии Notify ANC (0x13) в течение 3 секунд.
3. Искатель отправляет состояние ANC (0x12) для каждого поддерживаемого режима ANC.
4. DUT отвечает состоянием Notify ANC (0x13) в течение 5 секунд на каждое сообщение, отправленное на шаге 3.

4.5.2 Отключение активного контроля уведомлений

Процедура:

1. В приложении Validator выберите режим, который поддерживает тестируемое устройство.
2. Подключите DUT к Seeker.
3. Подключитесь к проверяемому устройству от Seeker.

Проверять:

1. Искатель отправляет состояние ANC (0x11) на тестируемое устройство после сопряжения.
2. DUT ответил сообщением о состоянии Notify ANC (0x13) в течение 3 секунд.
3. Убедитесь, что октет 5 соответствует поддерживаемым режимам ANC для этого устройства Seeker.
4. Убедитесь, что октет 6 равен 0b00000000.
