빠른 페어링 3.2 인증 가이드라인(v2.1)

최종 업데이트: 2024년 8월 13일

• 테스트 대상 기기(DUT)는 출고 시 초기화된 기기여야 합니다 (즉, DUT는 개인 기기 또는 개인 정보가 포함된 기기가 될 수 없음).
• 여기에서 제공되는 테스트 자료 (예: 절차, 가이드라인, 기타 정보)는 Google 서비스의 일부이며, '소프트웨어'인 것처럼 Google의 지식 재산권 및 http://www.google.com/accounts/TOS에 명시된 Google 서비스 약관에 적용됩니다.

1. 인증 준비

1.1 정의

• 초기 페어링은 사용자가 휴대전화에서 로그인한 Google 계정에 기기를 처음으로 페어링할 때 발생하는 일련의 이벤트입니다. 이 시퀀스에서 휴대전화는 기기에서 광고를 감지하고 사용자에게 기기를 연결하고 저장하라는 알림을 표시합니다. 이 가이드라인에서 '기기'는 참조 휴대전화 대신 블루투스 헤드셋 또는 스피커를 의미합니다.

• 후속 페어링은 사용자가 새 휴대전화에서 Google 계정에 로그인하고 이미 Google 계정에 저장된 기기를 페어링하려고 할 때 발생하는 일련의 이벤트입니다. 이 시퀀스에서 새 휴대전화는 광고된 모델 ID가 이미 사용자의 Google 계정에 저장되어 있음을 인식하고 기기를 이 휴대전화에 빠르게 페어링할 수 있도록 알림을 제공합니다.

1.2 요구사항

• 모든 휴대전화가 인터넷에 연결되어 있고 설정에서 블루투스 및 위치가 사용 설정되어 있어야 합니다.
• 모든 휴대전화가 동일한 Google 계정에 로그인되어 있어야 합니다.
• 참조 휴대전화는 시장에 활발히 출시되어 있고 상당히 많은 사용자를 대상으로 해야 합니다.
• 인증을 받으려는 빠른 페어링 버전과 관련 확장 프로그램을 구현하는 블루투스 기기

1.3 Google Play 서비스 버전 확인

• 목적: 테스트에 올바른 GMS Core 버전이 사용되는지 확인합니다.

• 설정 > Google > 오른쪽에 물음표 > 오른쪽에 점 3개 > '버전 정보'로 이동한 다음 Google Play 서비스 버전을 확인합니다(22.XX.XX 이상이어야 함).

1.4 디버그 모드 ID 사용 설정

• 제공된 모델 ID는 디버그 모드 ID입니다. 이를 사용 설정하려면 설정 > Google > 기기 및 공유 > 기기로 이동하여 '디버그 결과 포함'을 사용 설정하세요. 이 페이지에 '디버그 결과 포함' 옵션이 없는 경우 시커의 개발자 옵션이 사용 설정되어 있는지 확인합니다.

1.5 Google Play 서비스 알림 사용 설정

• 설정 > 알림 > 앱 설정 > Google Play 서비스로 이동하여 알림 스위치가 켜져 있는지 확인합니다.

1.6 테스트 결과 서버에 연결할 수 있는지 확인

일부 테스트 데이터는 Google 서버로 직접 업로드됩니다. 이 데이터는 실습 인증을 시작하기 전에 셀프 테스트를 완료하는 데 필요합니다. 테스트 휴대전화에 다음이 있는지 확인합니다.

• FP 테스트 그룹에 가입한 로그인된 테스트 계정
• 초기 및 후속 페어링 테스트를 실행하는 동안과 그 후 25시간 동안 전원이 공급되고 인터넷에 연결된 상태를 유지할 수 있는 기능 이때 휴대전화에서 테스트 데이터와 결과를 업로드하려고 시도합니다.
• BT Classic 또는 BT LE Audio 셀프 테스트 보고서에 제공된 값과 일치하는 테스트 기간 및 테스트 모델 ID입니다.
• 테스트 기기에서 사용 및 진단 설정이 사용 설정되어 있습니다. 설정 > Google > 오른쪽 상단의 점 3개 > 사용 및 진단 > 사용 및 진단 사용 설정으로 이동하여 확인할 수 있습니다.

2. 인증 기준

2.1 정의

• '모든 휴대전화'는 요구사항 섹션에 정의된 최소 버전과 일치하는 OS가 설치된 모든 참조 휴대전화를 의미합니다.
• '평균 페어링 시간'은 (모든 성공적인 페어링 시간의 합계) / (10 - 페어링 실패 수)입니다. 페어링 시간 계산은 사용자가 빠른 페어링 알림을 탭하면 시작되고 휴대전화에서 사용자에게 '연결됨' 알림을 표시하면 종료됩니다.
• 거리 테스트의 '성공률'은 (1분 이내에 표시된 알림 수 / 10)입니다.

2.2 초기 페어링을 위한 알림 팝업

• 5초 이내에 알림이 표시됩니다.

2.3 페어링을 위한 인증 사양

• 각 참조 휴대전화는 초기 페어링과 후속 페어링을 각각 100회 테스트합니다.

• 초기 및 후속 페어링의 성공률은 기기를 참조 휴대전화에서 0.3m 떨어진 곳에 배치하여 측정합니다.

  • 구성요소 하나만 지원하는 (예: 헤드셋 또는 단일 스피커) 펌웨어를 페어링할 때 평균 페어링 시간은 12초 이내여야 합니다.
  • 조정된 세트 구성원 (예: 왼쪽 및 오른쪽 이어폰)을 지원하는 펌웨어를 페어링할 때 평균 페어링 시간은 14초 이내여야 합니다.

• 모든 참조 휴대전화의 초기 및 후속 페어링 시간 중 80% 가 기준을 충족해야 합니다.

2.4 거리에 대한 인증 사양

모든 참조 휴대전화의 80% 이상이 지정된 3가지 거리 (0.3m, 1.2m, 2m)에서 테스트할 때 이 섹션의 기준을 충족해야 합니다.

• 0.3m에서의 성공률은 100%여야 합니다. 즉, 각 참조 휴대전화는 0.3m 테스트를 10번 실행하고 모든 알림을 표시해야 합니다.
• 1.2m 거리에서 참조 휴대전화로 전송된 페어링 알림 표시율은 10번 중 20% 이하여야 합니다.
• 2m 거리에서 실행되는 각 테스트는 1분 이상 참조 휴대전화에 알림이 표시되지 않아야 합니다.
• 각 거리는 참조 휴대전화마다 10번 테스트됩니다.

3. 빠른 페어링 2.0 테스트 가이드라인

3.1 사용자 인터페이스

다음 이미지는 4가지 다양한 페어링 흐름을 설명합니다.

1. 기기의 호환 앱을 다운로드하지 않은 상태에서의 초기 페어링

1. 기기의 호환 앱과 최초 페어링이 다운로드되었습니다.

1. 다운로드된 기기의 호환 앱과의 후속 페어링

2. 기기의 호환 앱을 다운로드하지 않고 후속 페어링

   케이스 3과 4는 동일한 흐름을 사용합니다.

• 오류 상태

호환 앱을 다운로드하라는 알림은 DUT의 모델 ID가 호환 앱 링크와 연결된 경우에만 표시됩니다. 대신 호환 앱 연결이 없는 경우 테스터는 후속 페어링 시 표시되는 것처럼 '기기 연결됨' 알림 아래에 기기 이름만 표시됩니다.

3.2 테스트 사례 1: 초기 페어링

3.2.1 설정 및 테스트

• DUT가 휴대전화에 저장된 기기로 표시되지 않는지 확인합니다. DUT를 저장하고 테스트 Google 계정에 로그인한 모든 휴대전화에서 블루투스 설정으로 이동하여 '기기 잊어버리기'를 선택하고 비행기 모드를 전환하여 DUT가 삭제되도록 합니다.

• '기기 자동 저장'이 사용 설정되어 있는지 확인합니다. 이 스위치는 기본적으로 꺼져 있습니다. 이 옵션은 휴대전화 A의 설정 > Google > 기기 > 저장된 기기에서 찾을 수 있습니다.

• 블루투스 기기를 페어링 모드로 설정합니다.

• 블루투스 기기를 휴대전화 A에서 0.3m 떨어진 곳에 둡니다.

• 참조 휴대전화 A에 알림이 표시될 때까지 기다립니다. 5초 이내에 알림이 표시됩니다.

• 휴대전화 A에 '기기 연결됨' 알림 팝업이 표시될 때까지 초를 재면서 처음 알림을 탭한 시점부터 시작합니다.

• 테스트 보고서의 초기 페어링 섹션에 시간을 기록합니다.

3.2.2 예상 동작

• 초기 페어링 하프 시트가 표시됩니다.

• 알림을 탭하여 빠른 페어링을 시작합니다. 알림에 진행률이 표시됩니다.

• 빠른 페어링 페어링이 완료되면 휴대전화에 알림이 표시됩니다. 기기 제조업체에서 호환 앱을 출시하는 경우 휴대전화에서 사용자에게 Google Play 스토어에서 기기의 호환 앱을 다운로드하라는 메시지를 표시합니다.

• 빠른 페어링 페어링에 실패하면 휴대전화에 오류가 표시됩니다.

3.3 테스트 사례 2: 이 기기를 동일한 Google 계정에 로그인된 두 참조 휴대전화에 페어링 (이후 페어링)

3.3.1 설정 및 테스트

• 두 휴대전화 (휴대전화 A 및 휴대전화 B)에서 동일한 Google 계정에 로그인합니다.

• DUT가 이전에 다른 휴대전화 (휴대전화 A)와 페어링되었는지 확인합니다.

  • 블루투스 기기가 휴대전화 A와 페어링되었는지 확인하려면 다음 단계를 따르세요.

    • 먼저 초기 페어링을 실행한 휴대전화 (휴대전화 A)에서 설정 > Google > 기기 및 공유 (또는 기기 연결) > 기기 > 저장된 기기로 이동합니다. DUT가 휴대전화의 저장된 기기 목록에 표시됩니다(여기에 표시된 대로).



    • 두 번째로, DUT (휴대전화 B)와 페어링되지 않은 기기에서 설정 > Google > 기기 및 공유 (또는 기기 연결) > 기기 > 저장된 기기로 이동합니다. 저장된 기기 목록에 DUT가 또한 표시되는 경우에만 휴대전화 B에서 후속 페어링 알림을 표시할 수 있습니다.



• 기본적으로 휴대전화 A로 테스트 사례 1 (초기 페어링)을 실행한 후 동일한 계정으로 다른 참조 휴대전화 B를 사용하여 이 테스트 사례 2(이후 페어링)를 확인합니다.

• 블루투스 기기를 휴대전화에서 0.3m 떨어진 곳에 둡니다.

• 기기 이름이 계정에 동기화될 때까지 기다립니다. 설정 > Google > 기기 및 공유 (또는 기기 연결) > 기기 > 저장된 기기로 이동하여 기기 이름이 표시되는지 확인합니다. DUT가 휴대전화의 기기 목록에 표시되면 홈 화면으로 돌아갑니다.

• 후속 알림 팝업이 표시될 때까지 기다립니다.

• 두 번째 휴대전화에서 후속 알림을 탭한 시점부터 '기기 연결됨' 알림 팝업이 표시될 때까지의 시간을 측정합니다.

• 두 번째 휴대전화의 '이후' 섹션에 시간을 기록합니다.

• 다음 단계에 따라 저장된 레코드를 삭제합니다. 이는 다음 테스트의 전제 조건입니다.

  • 블루투스 설정 목록에서 연결된 기기를 삭제하여 기기를 잊어버립니다.

  • 설정 > Google > 기기 및 공유 (또는 기기 연결) > 기기 > 저장된 기기로 이동합니다.

    • '기기 자동 저장'을 사용 중지합니다.
    • 이전 페이지로 돌아가기
    • '기기 자동 저장' 사용 설정
    • 기기 목록에 '기기 없음'이라고 표시되는지 확인합니다.



  • 기기를 켜서 페어링 모드로 전환합니다.

3.3.2 예상 동작

• 이전에 연결된 기기의 페어링 알림이 표시됨

• 알림을 탭하여 후속 페어링을 시작합니다. 알림에 진행률이 표시됩니다.

• 빠른 페어링 페어링이 완료되면 다음 알림이 표시됩니다.

• 빠른 페어링 페어링에 실패하면 휴대전화에 오류가 표시됩니다.

3.4 테스트 사례 3 : BLE 계정 키가 계속 브로드캐스트되는지 확인

• 헤드셋이 검색할 수 없는 경우(예: 헤드셋 전원이 꺼진 것이 아니라면 초기 페어링이 완료되고 연결된 후) 헤드셋이 계정 데이터를 계속 브로드캐스트하는지 확인합니다.
• 참조 휴대전화를 선택하고 30분 이상 한 번 테스트합니다.

3.5 테스트 사례 4 : 거리 기준

• 각 거리 (0.3m, 1.2m, 2m)를 개별적으로 10번 테스트합니다.
• 참조 휴대전화에서 각 거리에 대한 알림을 표시할 때마다 기록합니다.
  • 예를 들어 '0.3m - 예(7/10)'는 '이 참조 휴대전화는 0.3m에서 10번 중 7번 페어링 알림을 수신함'을 의미합니다.

3.6 디버그 로그를 캡처하는 방법

3.6.1 디버깅 정보를 캡처하는 방법

• 로깅을 사용 설정하고 버그 신고를 가져오려면 다음을 실행합니다.
  • adb logcat -G 16M

• '디버깅을 위한 블루투스 HCI 스누프 로그'가 사용 설정되어 있는지 확인합니다. Pixel 휴대전화의 경우 다음과 같이 수행합니다.

  • 설정 > 시스템 > 휴대전화 정보 > 빌드 번호로 이동합니다.
  • '빌드 번호'를 7번 탭하여 개발자 옵션을 사용 설정합니다.

  * 설정 > 시스템 > 고급 > 개발자 옵션으로 이동합니다. * 개발자 옵션 및 HCI 스누프 로그 사용 설정 * 이 옵션을 사용하면 휴대전화에서 HCI 패킷 로그 파일을 수집할 수 있습니다. * 비행기 모드를 껐다가 켜서 변경사항이 적용되었는지 확인합니다.

3.6.2 Logcat 로그 파일을 가져오는 방법

• adb devices를 실행하여 터미널에 기기의 모든 일련번호를 표시합니다.
• adb -s {device serial number} logcat > {logcat name}.txt를 실행합니다. logcat 파일의 이름을 임의로 지정하고 여러 기기를 동시에 logcat할 수 있습니다.
• 버그를 재현합니다.
• Ctrl+C를 실행하여 Logcat을 중지합니다.
• adb bugreport를 실행하여 모든 데이터가 포함된 ZIP 파일을 생성합니다. 몇 분 정도 걸릴 수 있습니다.
• 다음 명령어를 실행하여 btsnoop_hci.log를 가져옵니다 (기기가 루팅되어야 함).
  • Android O (8.0) 이상: adb pull data/misc/bluetooth/logs/btsnoop_hci.log
  • Android N: adb pull sdcard/btsnoop_hci.log
  • 이전 경로에 hci.log가 포함되지 않은 경우 adb shell; find hci.log를 사용하여 위치를 가져옵니다.

4. 기능 인증 기준:

모든 테스트 사례를 통과해야 합니다. 배터리 알림은 무선 헤드셋에만 필수입니다.

4.1 배터리 알림

4.1.1 왼쪽 + 오른쪽 + 케이스 배터리 알림을 표시합니다.

절차:

1. 테스트 휴대전화를 무선 헤드셋과 페어링합니다.
2. 케이스 종료
3. 케이스를 열고 확인합니다.

다음을 확인합니다.

1. 배터리 알림에 왼쪽, 케이스, 오른쪽의 이미지 3개가 표시되고 배터리 잔량이 올바릅니다. (왼쪽 및 오른쪽 이어폰에 충전 아이콘 포함)

4.1.2 배터리 잔량이 변경된 후 배터리 정보를 업데이트해야 합니다.

절차:

1. 테스트 휴대전화를 완전 무선 헤드셋과 페어링합니다.
2. 무선 헤드셋을 사용하여 동영상을 10분 동안 재생합니다(전원을 절약하기 위해).
3. 설정 > Google > 기기 및 공유 (또는 기기 연결) > 기기 > 저장된 기기 > 헤드셋 이름으로 이동합니다.

다음을 확인합니다.

1. 배터리 잔량이 변경된 후 배터리 정보를 업데이트해야 합니다.
2. 배터리 잔량은 블루투스 바로가기 (빠른 설정 표시줄 아래로 당기기)에 보고된 배터리 잔량과 동일해야 합니다. 배터리 잔량은 이어폰 잔량 중 하나와 일치해야 하며 가장 낮은 배터리 잔량을 표시하는 것이 좋습니다.

4.1.3 알림 억제, HUN이 닫혀야 함 (케이스 종료)

절차:

1. 테스트 휴대전화를 완전 무선 헤드셋과 페어링합니다.
2. 케이스를 엽니다.
3. HUN이 표시되면 케이스를 종료합니다.

다음을 확인합니다.

1. 배터리 헤드업 알림이 3초 이내에 닫힙니다.

4.2 맞춤설정된 이름

4.2.1 헤드셋 기본 사례 1, 휴대전화 1, 계정 A, 초기 페어링

전제 조건:

1. 휴대전화 1이 헤드셋과 페어링된 적이 없음 (휴대전화에 캐시된 별칭이 있는 경우)
2. 테스트하기 전에 헤드셋을 초기화합니다.

절차:

1. Gmail 계정 A로 휴대전화 1에 로그인합니다. 휴대전화 1을 헤드셋과 페어링합니다. 페어링한 후에는 기기 이름을 변경하지 마세요.
2. 표시된 3곳을 확인합니다.

다음을 확인합니다.

1. 페어링 후 휴대전화 1의 3곳에서 계정 A 사용자의 이름 + 헤드셋 정보가 [사용자 이름]의 [기기 이름] 형식으로 표시됩니다.

• 이름을 3곳에서 확인

  1. 설정 > Google > 기기 및 공유 > 저장된 기기:



  2. 빠른 설정 블루투스 아이콘 텍스트 (빠른 설정 바 아래로 당기기):



  3. 블루투스 설정:

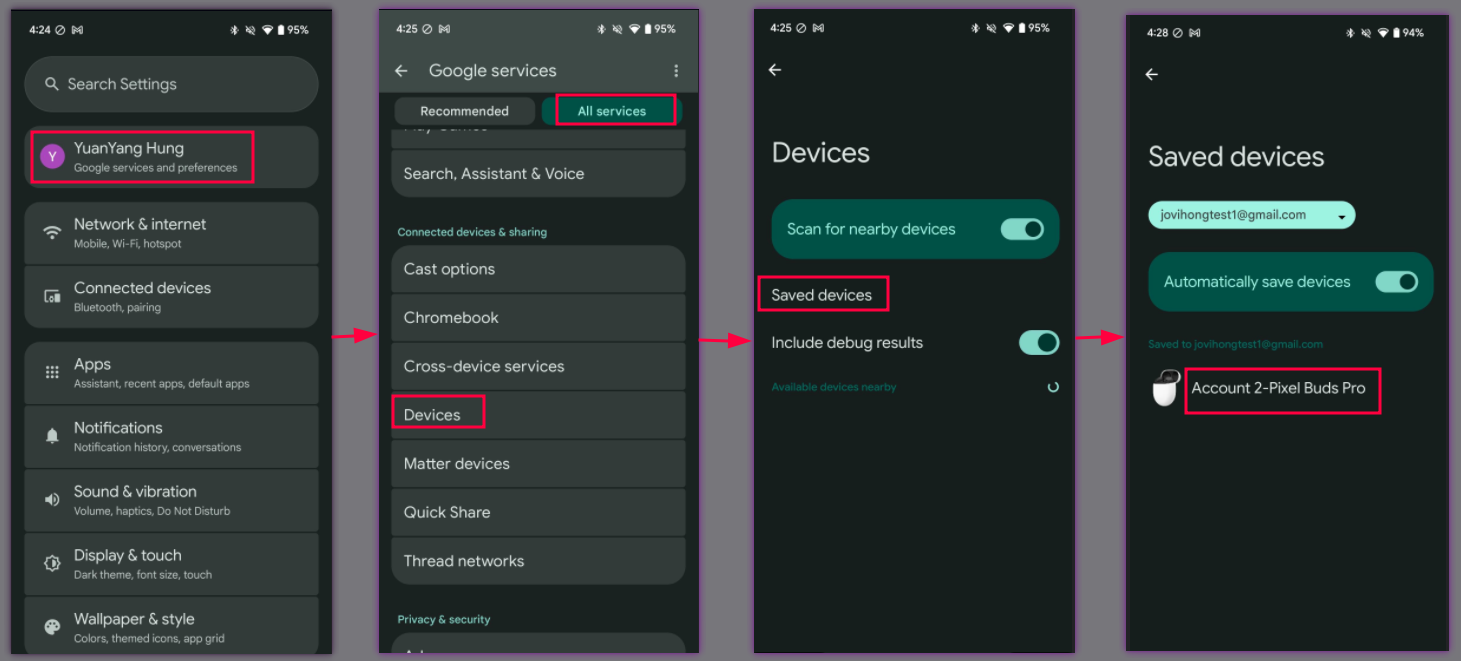

4.2.2 헤드셋 기본 사례 2, 휴대전화 2, 계정 B, 초기 페어링 > 기기 이름 수정

절차:

1. 헤드셋 기반 케이스 1/3에서 계속 진행합니다.
2. 휴대전화 2, 계정 B, 초기 페어링 완료
3. 장소 3곳을 확인합니다.
4. 블루투스 설정 > 톱니바퀴 아이콘 > 연필 아이콘 > 기기 이름 변경으로 이동합니다.

다음을 확인합니다.

1. 페어링 후 다음 위치에 계정 A 사용자의 이름 + 헤드셋 정보가 표시됩니다.

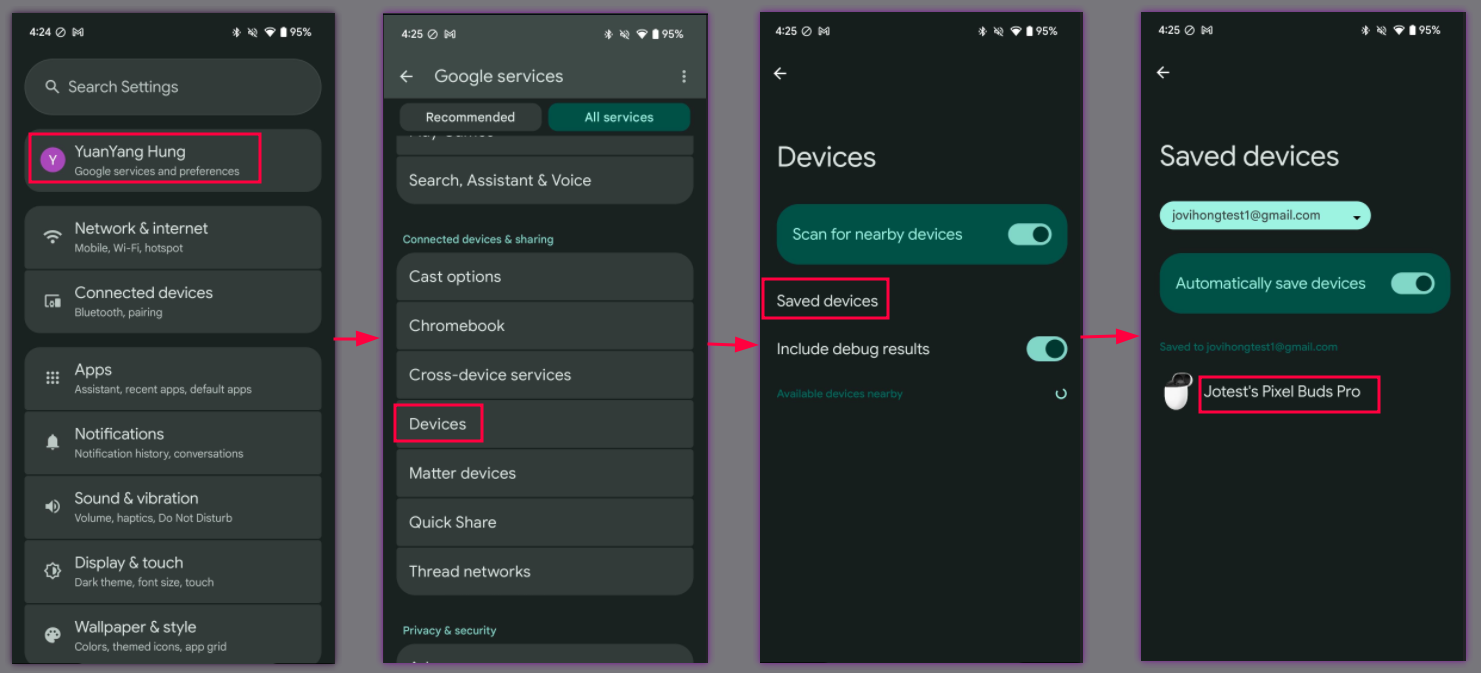

   1. 설정 > Google > 기기 및 공유 > 저장된 기기:

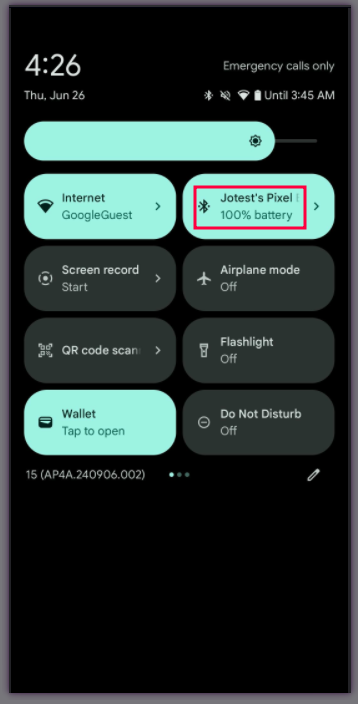

   2. 빠른 설정 블루투스 아이콘 텍스트 (빠른 설정 바 아래로 당기기):

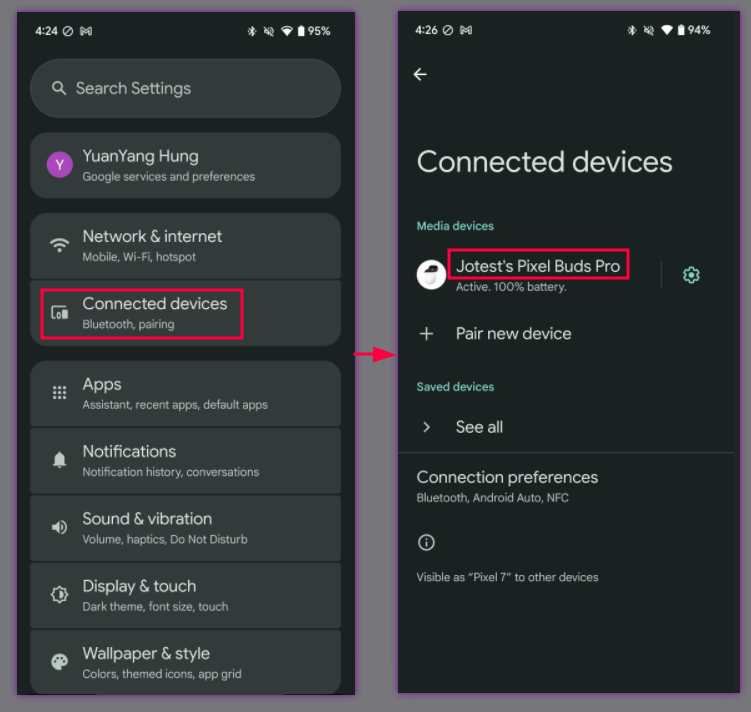

   3. 블루투스 설정:



2. 기기 이름을 변경하면 다음 위치에 새 이름이 표시됩니다.

   1. 설정 > Google > 기기 및 공유 > 저장된 기기:

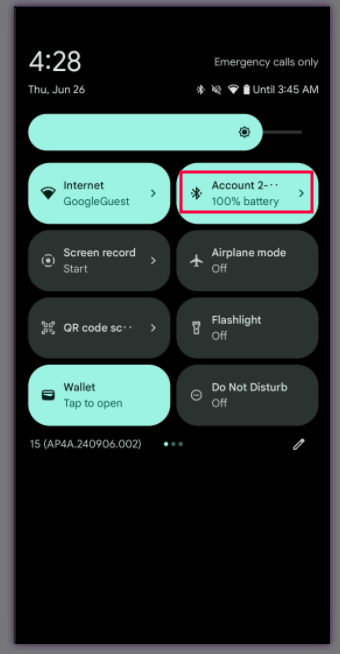

   2. 빠른 설정 블루투스 아이콘 텍스트 (빠른 설정 바 아래로 당기기):

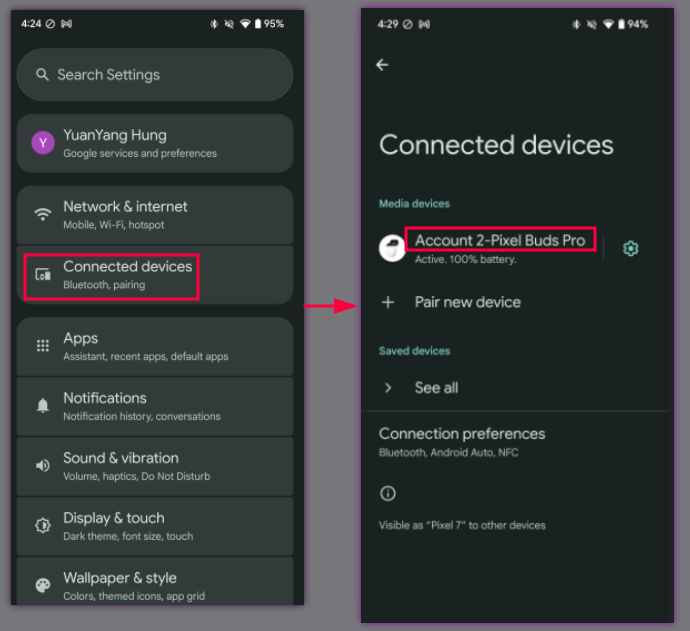

   3. 블루투스 설정:



4.2.3 헤드셋 기본 케이스 3, 휴대전화 3, 계정 C, 초기 페어링

절차:

1. 헤드셋 기반 케이스 2/3에서 계속 진행합니다.
2. 휴대전화 3, 계정 C, 초기 페어링 완료

3. 다음 3곳을 확인하세요.

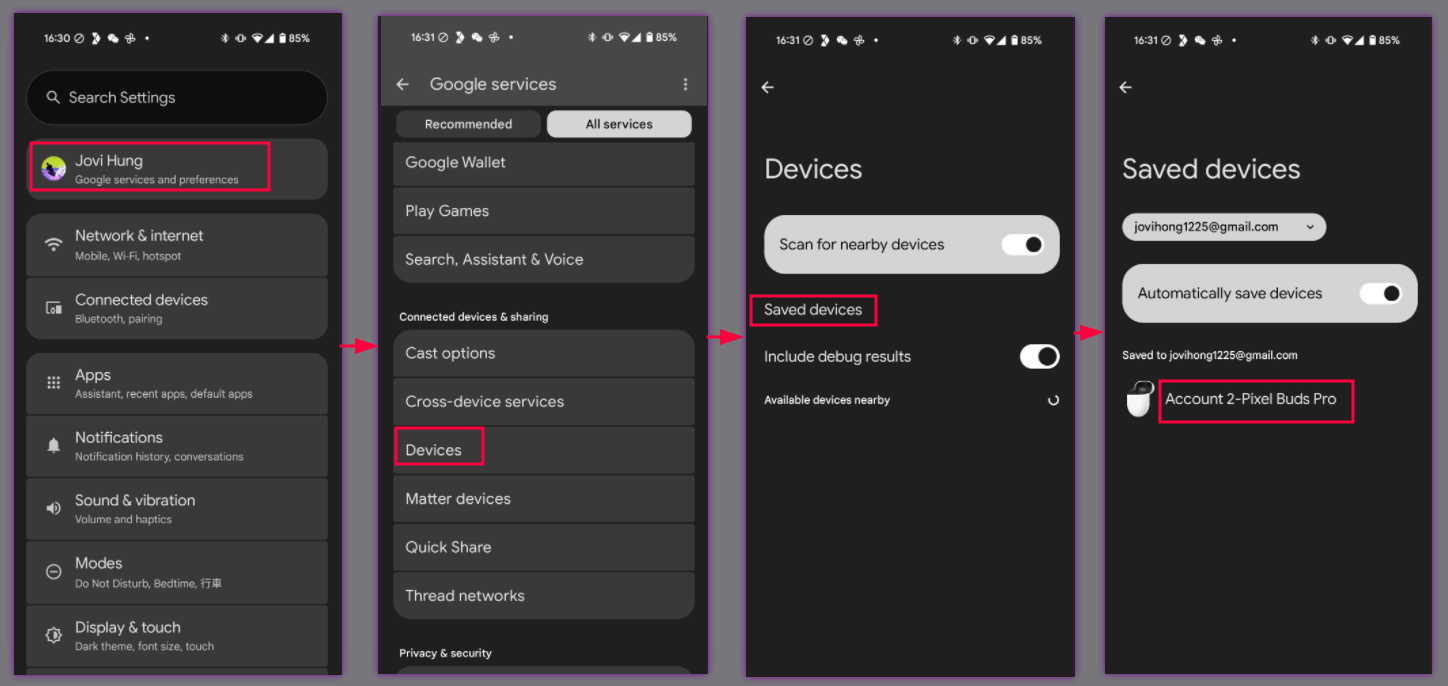

   1. 설정 > Google > 기기 및 공유 > 저장된 기기:

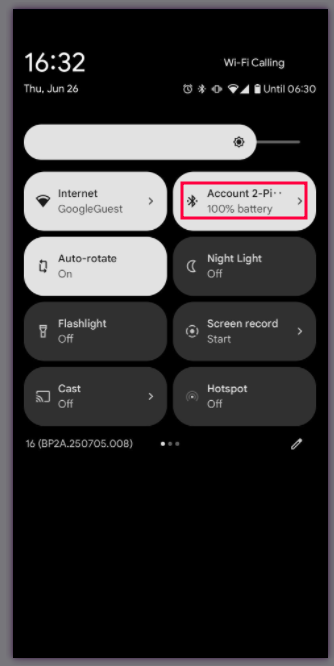

   2. 빠른 설정 블루투스 아이콘 텍스트 (빠른 설정 바 아래로 당기기):

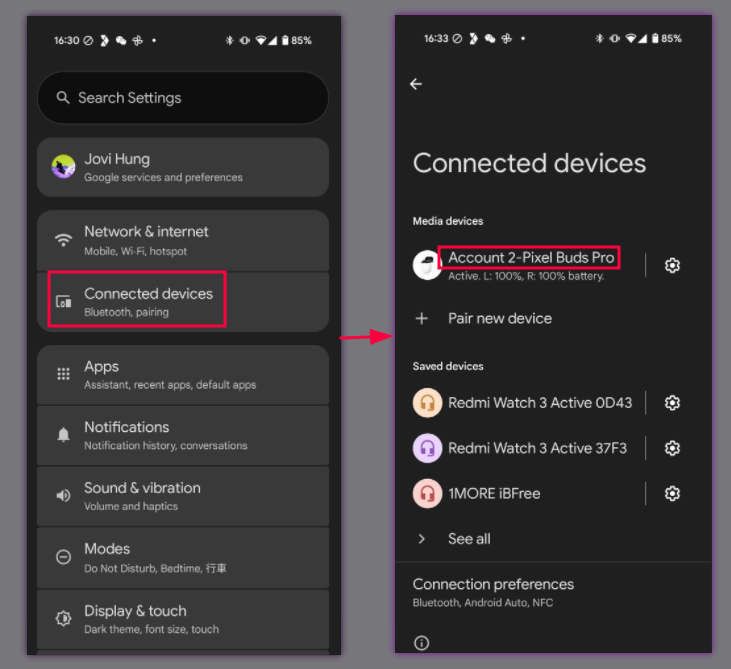

   3. 블루투스 설정:



확인 :

1. 휴대전화 3의 이전 절차 단계에 나열된 세 가지 위치에 휴대전화 2의 새 기기 이름이 표시됩니다.

4.3 기기 찾기 - 헤드셋 울리기

4.3.1 기기 벨소리 울림 헤드셋 기능

절차:

1. 휴대전화를 헤드셋과 페어링합니다.

2. 설정 > Google > 기기 및 공유 (또는 기기 연결) > 기기 > 저장된 기기 > 헤드셋 이름 > 기기 찾기로 이동합니다.



3. 기기 벨소리 버튼을 탭합니다. 테스트 헤드셋에 왼쪽 및 오른쪽 이어폰이 있는 경우 왼쪽 및 오른쪽 버튼 2개가 표시됩니다.

4. 기기 음소거 버튼을 탭합니다.



다음을 확인합니다.

1. 헤드셋 이름 아래의 상태에 '연결됨'이라고 표시됩니다.
2. 맞춤 벨소리로 이 버튼을 탭하면 헤드셋이 울려야 합니다. (진정한 무선 헤드셋의 왼쪽/오른쪽에 해당하는 쪽이 울림)
3. 헤드셋이 지체 없이 즉시 음소거됩니다.

4.4 계정 키를 소급하여 작성

4.4.1 소급 페어링 및 확인

절차:

1. 빠른 페어링 기기를 페어링 모드로 설정합니다.
   1. 헤드업 알림이 표시되면 탭하지 마세요.
2. 설정 > 연결된 기기 > 새 기기 페어링으로 이동하여 페어링을 탭합니다.
3. 1분 정도 기다리면 소급 페어링에 대한 알림이 표시됩니다.
4. 알림을 탭하여 계정에 헤드셋을 저장합니다.
5. 설정 > Google > 기기 및 공유 (또는 기기 연결) > 기기 > 저장된 기기로 이동합니다.

다음을 확인합니다.

1. 소급 페어링 알림이 표시됩니다.



2. 저장된 기기 목록에 기기가 표시됩니다. 이제 기기에서 빠른 페어링을 완전히 지원합니다.
