通过 Android 应用或浏览器使用 Scene Viewer 在 AR 中显示交互式 3D 模型

Scene Viewer 是一款沉浸式查看器，可让您通过 网站或 Android 应用它可以让 Android 移动设备的用户轻松预览 在其环境中放置和查看网络托管的 3D 模型并与之互动。

大多数 Android 浏览器都支持 Scene Viewer。已成功完成 Scene Viewer 来可靠地支持 3D 和 AR 体验。 这也为 Google 搜索的这些体验提供了有力支持。

实施过程非常简单：

• 基于网络的体验只要求网页上提供格式正确的链接。

• 基于应用的体验只需集成几行 Java 代码。

Scene Viewer 运行时要求

如需使用 Scene Viewer 体验 AR，用户必须满足以下条件：

• 一台运行 ARCore 支持的设备 Android 7.0 Nougat（API 级别 24）或更高版本。
• 最新版本的 面向 AR 的 Google Play 服务。 该服务会自动安装，并在 Google Cloud 的 大多数支持 ARCore 的设备。
• 最新版本的 Google 应用。此应用已预安装，还会自动更新到 绝大多数支持 ARCore 的设备。

为了满足“面向 AR 的 Google Play 服务”或“Google 应用” 或安装的版本过旧，您可以指定 启动替代体验的网址，例如网页、错误 消息或您打造的后备体验。

支持的使用场景

使用显式 intent（3D 或 AR）启动 Scene Viewer

为支持最广泛的 Android 设备，请使用明确的 Android intent 启动 Scene Viewer。可以从 HTML 页面触发显式 intent 或原生 Android 应用此 intent 将由 Google 支持 ARCore 的 Android 设备上预装的应用。

根据配置的 intent 参数和设备功能，互动式 可将 3D 模型放置在用户环境中，也可以回退到 3D 查看器

• 如果设备上已安装“面向 AR 的 Google Play 服务”的最新版本， Scene Viewer 将在 AR 原生视图或 3D 视图中显示模型。

• 如果“面向 AR 的 Google Play 服务”不存在或不是最新版本，则场景 查看器会自然地回退到以 3D 视图显示模型。

• 如果无法显示 3D 模型，例如由于 Google 未安装的或者是旧版本，S.browser_fallback_url 参数将改为显示后备网页。

通过 HTML 或 Java 启动 Scene Viewer

<a href="intent://arvr.google.com/scene-viewer/1.0?file=https://raw.githubusercontent.com/KhronosGroup/glTF-Sample-Models/master/2.0/Avocado/glTF/Avocado.gltf#Intent;scheme=https;package=com.google.android.googlequicksearchbox;action=android.intent.action.VIEW;S.browser_fallback_url=https://developers.google.com/ar;end;">Avocado</a>

Intent sceneViewerIntent = new Intent(Intent.ACTION_VIEW);
sceneViewerIntent.setData(Uri.parse("https://arvr.google.com/scene-viewer/1.0?file=https://raw.githubusercontent.com/KhronosGroup/glTF-Sample-Models/master/2.0/Avocado/glTF/Avocado.gltf"));
sceneViewerIntent.setPackage("com.google.android.googlequicksearchbox");
startActivity(sceneViewerIntent);

intent 版本控制

intent 版本由后面的版本号 arvr.google.com/scene-viewer。例如，初始版本所用的 1.0 版。如果需要较新的 Scene Viewer 功能，您可以 在启动 Scene Viewer 时，可以使用与 所需的全部功能

intent 版本 1.1 增加了对 intent:// 链接的支持， 直接嵌入到 Android 应用中，而不是嵌入到网址。如果您想要使用 此查看器可保证此功能在启动时可用，但会失败 启动 Scene Viewer，目的是 intent://arvr.google.com/scene-viewer/1.1。

支持的 intent 参数

向 Google 发送的显式 intent 支持以下参数： 搜索软件包。

intent 参数	允许的值	评论
file（必需）	有效网址	此网址指定了应加载到其中的 glTF 或 glb 文件 Scene Viewer。这应该是网址转义的。
S.browser_fallback_url（对于基于 HTML 的 intent 是必需的）	有效网址	这是一项 Google Chrome 功能，仅适用于基于网络的实现方案。 当 Google 应用 设备上不存在，则这就是 Google Chrome 会导航到的网址。
mode（可选）	3d_preferred（默认）	Scene Viewer 可以通过 View in your space 按钮以 3D 模式显示模型。 如果设备上没有“面向 AR 的 Google Play 服务”， 在您身处的空间内查看按钮处于隐藏状态。
	3d_only	即使模型在 3D 模式下显示， 设备上已安装“面向 AR 的 Google Play 服务”。 在您所在的空间中查看按钮从不显示。
	ar_preferred	Scene Viewer 作为进入模式在 AR 原生模式下启动。为用户提供了 通过 在您身处的空间内查看和以 3D 模式查看按钮。 如果没有“面向 AR 的 Google Play 服务”，Scene Viewer 会正常落下 用作进入模式。
	ar_only	使用此值时，您应通过 显式 Android intent 发送至 com.google.ar.core。 注意：通过ar_only 显式 Android intent Google 应用。
link（可选）	有效网址	外部网页的网址。如果存在，系统会在 用户点击后指向该网址的界面。
title（可选）	有效字符串	模型的名称。如果存在，则会显示在界面中。 若超过 60 个字符，名称将用省略号截断。
声音（可选）	有效网址	与第一个曲目同步的循环曲目的网址 glTF 文件中嵌入的动画它应该与 glTF，其中包含具有匹配长度的动画。如果存在，则声音循环播放 生成模型。这应该是网址转义的。
resizable（可选）	true（默认） false	如果设置为 false，用户将无法缩放此模型 打造卓越的 AR 体验。在 3D 体验中，缩放功能可正常运行。
enable_vertical_placement（可选）	false（默认） true	如果设置为 true，用户将能够将模型放置在 垂直表面。

用户体验指南

为了尽可能为用户提供最佳用户体验，我们建议将可见调用 表明用户即将进入沉浸式环境。

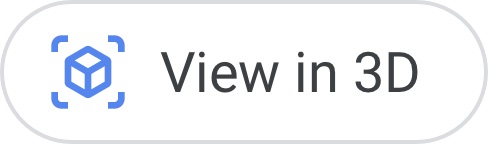

为了获得 3D 查看器体验，我们建议您使用标记为以 3D 模式查看的号召性用语 如以下某张图片所示：

使用针对 AR 的 Google Play 服务的显式 intent 启动 Scene Viewer（仅限 AR 模式）

Scene Viewer 中的 AR 模式由面向 AR 的 Google Play 服务提供支持。

为了确保 AR 可在 Scene Viewer 中使用，您可以使用清晰的 Android intent 从网站或原生 Android 应用启动 Scene Viewer，以通过 com.google.ar.core package 并提供 browser_fallback_url。这样，您就可以 可以确保所有用户都能通过 Scene Viewer 获得原生 AR 体验，或 您自己构建的后备体验例如，您可以构建 例如您自己的 3D 查看器或美观的错误消息。

如需从 HTML 触发显式 intent，请使用以下语法：

<a href="intent://arvr.google.com/scene-viewer/1.0?file=https://raw.githubusercontent.com/KhronosGroup/glTF-Sample-Models/master/2.0/Avocado/glTF/Avocado.gltf&mode=ar_only#Intent;scheme=https;package=com.google.ar.core;action=android.intent.action.VIEW;S.browser_fallback_url=https://developers.google.com/ar;end;">Avocado</a>;

如需通过 Java 触发显式 intent，请使用以下代码：

Intent sceneViewerIntent = new Intent(Intent.ACTION_VIEW);
Uri intentUri =
    Uri.parse("https://arvr.google.com/scene-viewer/1.0").buildUpon()
    .appendQueryParameter("file", "https://raw.githubusercontent.com/KhronosGroup/glTF-Sample-Models/master/2.0/Avocado/glTF/Avocado.gltf")
    .appendQueryParameter("mode", "ar_only")
    .build();
sceneViewerIntent.setData(intentUri);
sceneViewerIntent.setPackage("com.google.ar.core");
startActivity(sceneViewerIntent);

支持的 intent 参数

以下参数支持向 Google Play 发送显式 intent AR 软件包服务。

intent 参数	允许的值	评论
browser_fallback_url（对于基于 HTML 的 intent 是必需的）	有效网址	只有基于网络的实现方案支持此功能。 当设备上没有或不支持面向 AR 的 Google Play 服务 这就是它导航到的网址
mode（可选）	ar_only	Scene Viewer 始终在原生 AR 视图中启动 3D 模型，并隐藏任何 用于切换到 Scene Viewer 3D 查看器的界面。 如果没有“面向 AR 的 Google Play 服务”，Scene Viewer 会启动该网址 您在 browser_fallback_url 中为基于 Web 的体验设置的值。 对于基于应用的体验，Scene Viewer 会回退到替代体验 例如错误消息或您自己创建的其他体验。
	ar_preferred	Scene Viewer 作为进入模式在 AR 原生模式下启动， 通过在您身处的空间中观看功能在 AR 和 3D 模式之间切换的选项 和以 3D 模式查看按钮。 如果没有“面向 AR 的 Google Play 服务”，Scene Viewer 会启动该网址 您在 browser_fallback_url 中为基于 Web 的体验设置的值。 对于基于应用的体验，Scene Viewer 会回退到替代体验 例如错误消息或您自己创建的其他体验。
link（可选）	有效网址	外部网页的网址。如果存在，系统会在 用户点击时就会指向此网址的界面。 版本 1.1 新增了对 Scene Viewer 中 intent:// 链接的支持 以便 Scene Viewer 访问按钮直接触发进入 。请注意，使用该选项时，请务必谨慎， 当保证针对 给定意图。
title（可选）	有效字符串	模型的名称。如果存在，则会显示在界面中。 若超过 60 个字符，名称将用省略号截断。 版本 1.1增加了对标题内容 HTML 样式的支持， 任意数量的文字。请注意，标题应进行网址转义。
sound（可选）	有效网址	与第一个动画同步的循环音轨的网址 嵌入 glTF 文件中...它应该与具有 时长相同的动画如果存在，则声音会在 模型。
resizable（可选）	true（默认） false	如果设置为 false，用户将无法缩放此模型 打造卓越的 AR 体验。在 3D 体验中，缩放功能可正常运行。
disable_occlusion（可选）	false（默认） true	设置为 true 时，场景中放置的对象始终会显示 在场景中的真实物体前展示。请参阅 [启用遮挡](/ar/develop/depth#enable_occlusion)。

用户体验指南

为了尽可能为用户提供最佳用户体验，我们建议遵循以下做法 指南。

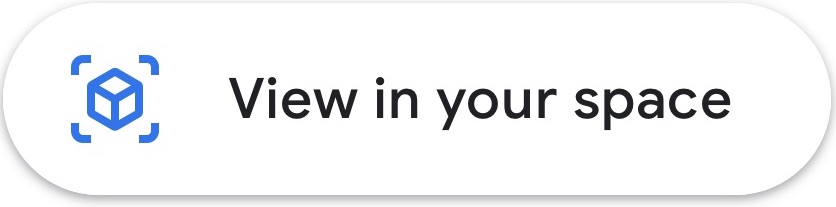

• 对于 AR 体验，可见的号召性用语应表明用户 就要进入一个沉浸式环境了我们建议您使用 在您身处的空间内查看号召性用语：


• 用户或许没有 面向 AR 的 Google Play 服务 安装在他们的设备上。<model-viewer> 如何处理回退 您可以从这段代码入手

  // Check whether this is an Android device.
  const isAndroid = /android/i.test(navigator.userAgent);
  // This fallback URL is used if the Google app is not installed and up to date.
  const fallbackUrl = 'https://arvr.google.com/scene-viewer?file=https%3A%2F%2Fstorage.googleapis.com%2Far-answers-in-search-models%2Fstatic%2FTiger%2Fmodel.glb&link=https%3A%2F%2Fgoogle.com&title=Tiger';

  // This intent URL triggers Scene Viewer on Android and falls back to
  // fallbackUrl if the Google app is not installed and up to date.
  const sceneViewerUrl = 'intent://arvr.google.com/scene-viewer/1.0?file=https://storage.googleapis.com/ar-answers-in-search-models/static/Tiger/model.glb&title=Tiger#Intent;scheme=https;package=com.google.android.googlequicksearchbox;action=android.intent.action.VIEW;S.browser_fallback_url=' +
      fallbackUrl + ';end;';

  // Create a link.
  var a = document.createElement('a');
  a.appendChild(document.createTextNode('Tiger'));
  // Set the href to the intent URL on Android and the fallback URL
  // everywhere else.
  a.href = isAndroid ? sceneViewerUrl : fallbackUrl;
  // Add the link to the page.
  document.body.appendChild(a);


使用 <model-viewer> 启动 Scene Viewer

您可以在自己的网站上启用 Scene Viewer，方法是添加 <model-viewer> Web 组件， ar 属性。

<model-viewer ar
              ar-modes="scene-viewer webxr quick-look"
              alt="A 3D model of an astronaut."
              src="Astronaut.gltf"></model-viewer>

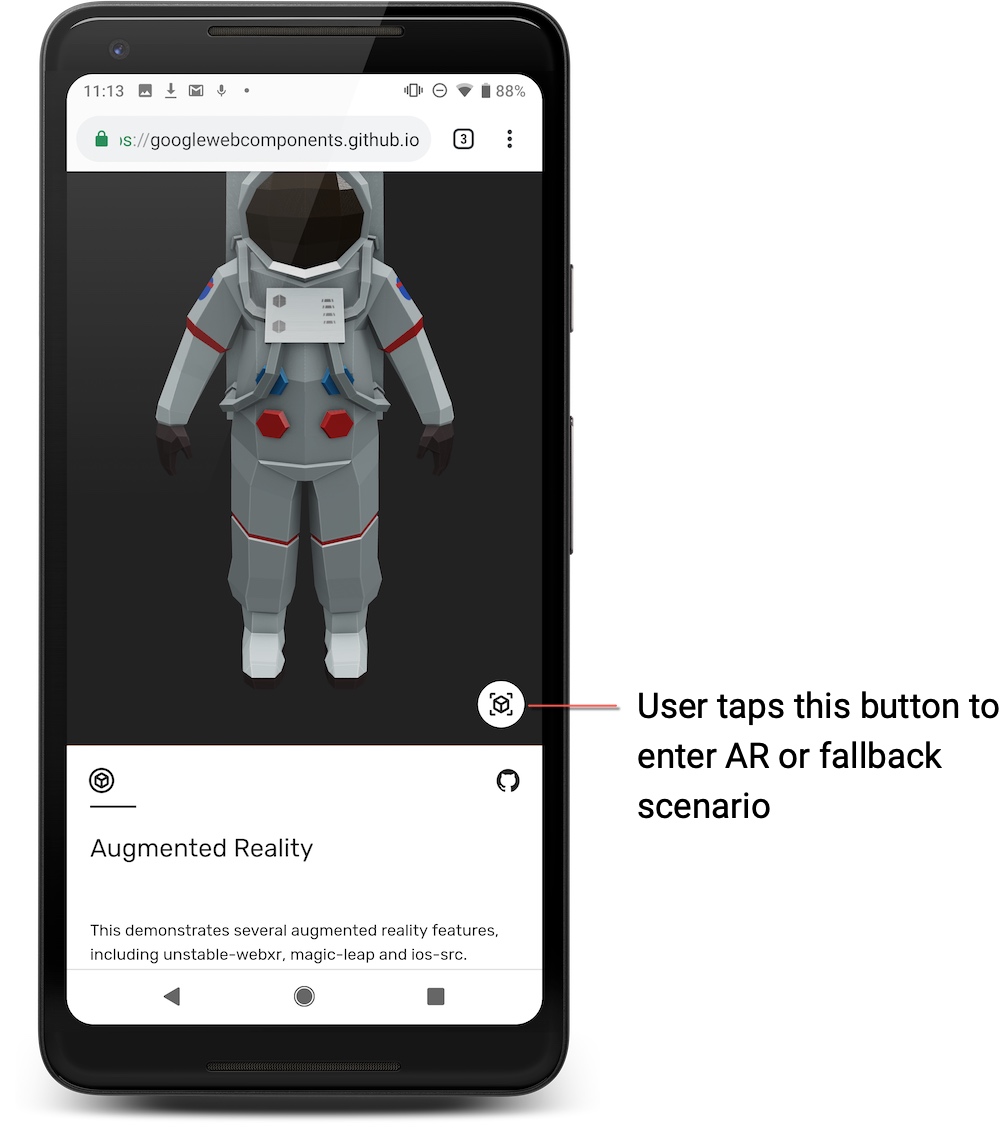

在支持 ARCore 的 Android 设备上查看时，包含 具有 ar 属性的 <model-viewer> 组件会显示一个按钮，如下所示 请参见以下示例。

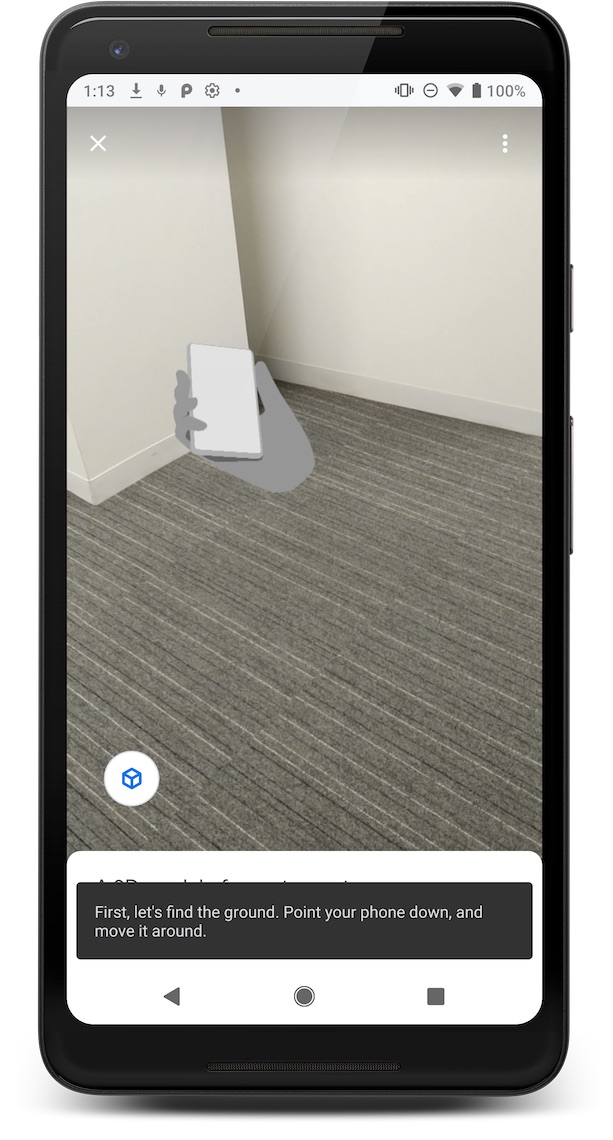

当在 ar-modes 中使用 scene-viewer 模式时， 它会切换到原生 AR 视图，并邀请用户使用 Scene Viewer 将模型放入其环境中。

如果没有“支持 AR 的 Google Play 服务”，则点按此按钮会显示 将模型添加到 <model-viewer> 的 3D 查看器中。

如需详细了解如何开始使用 <model-viewer>，请参阅 <model-viewer> 的文档。

模型的文件要求

Scene Viewer 为模型提供以下支持和限制。

使用预览工具验证您的 3D 模型

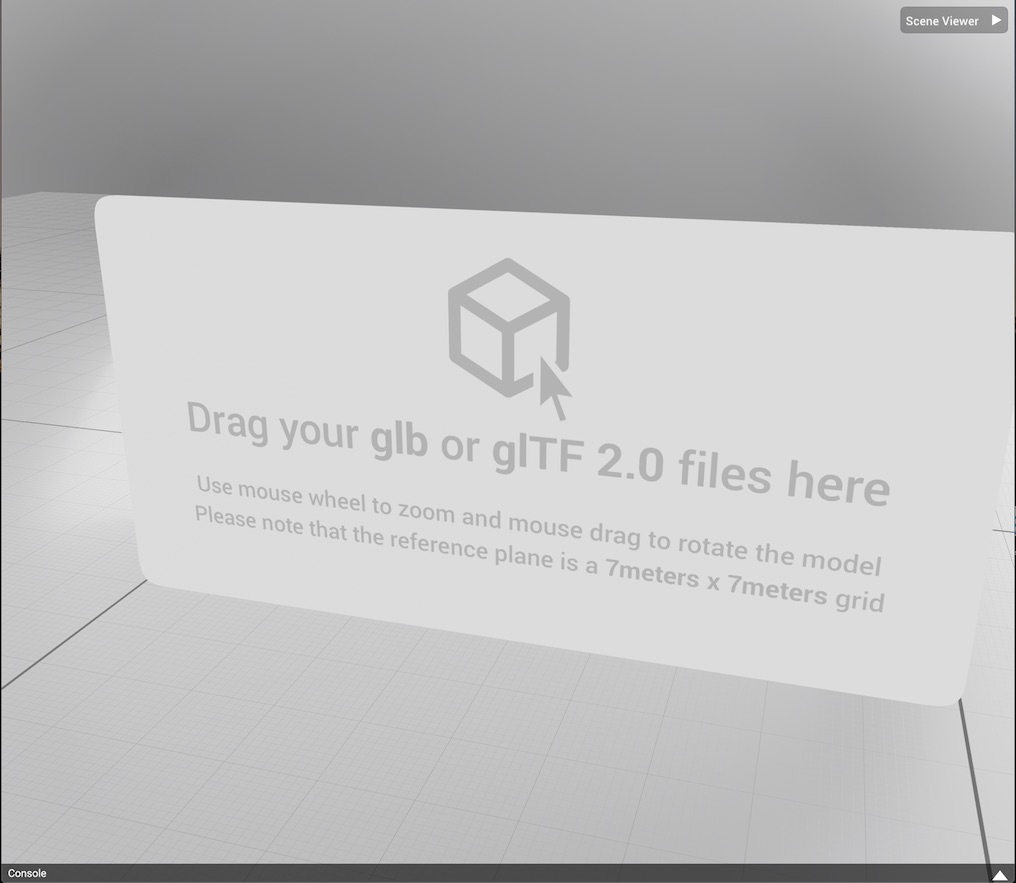

为确保您的 3D 模型文件可在 Scene Viewer 中正确显示，请使用我们的 在线预览工具 验证 PC 上的文件。

验证 3D 模型

要验证模型，预览工具需要一个 glb 或 glTF 文件， 相关联的图片和 bin 文件，以及可选的音频文件。音频文件会 与动画 0 一起循环播放。

您可以选择多个文件，也可以根据需要将 glb 或 glTF 与 压缩成一个 ZIP 文件。（该 ZIP 文件方法不支持音频 files.)

如需验证您的 3D 模型，请执行以下操作：

1. 打开在线预览工具 。

2. 使用以下方法之一将文件添加到预览工具：

   • 拖放。选择一个 glb 或 glTF 文件及其所有关联的文件 （或包含这些文件的 ZIP 文件），然后将所选文件 或 zip 文件上传至预览工具。

   • 通过预览工具。在预览工具中，选择 Scene Viewer > 加载文件。选择 glb 或 glTF 文件及其所有关联文件（或者 包含这些文件的 ZIP 文件），然后点击打开。

将包含 3D 模型的文件加载到预览工具中后， 浏览器底部的控制台会显示搜索结果 错误消息。

添加 3D 模型进行验证

要验证 3D 模型，请将构成 3D 模型的文件添加到我们的 模型编辑器工具。

要验证模型，预览程序需要模型的 glb 或 glTF 文件， 相关联的图片和 bin 文件，以及可选的音频文件。您可以选择多个选项 单个文件或添加单个 ZIP 文件。

添加 zip 文件时，预览程序会加载它找到的第一个 glb 或 glTF，如 以及该 zip 文件中的相关图片和 bin 文件

1. 打开模型编辑器工具 。

2. 使用以下方法之一将文件添加到预览工具：

   • 如需拖放文件进行验证，请选择 glb 或 glTF 文件 以及任何关联文件（或选择包含这些文件的 ZIP 文件）， 并将其拖动到预览工具中

   • 从预览工具中选择文件。在预览工具中，选择 Scene Viewer > 加载文件。多选 glb 或 glTF 文件及其所有关联 文件（或包含这些文件的 ZIP 文件），然后点击打开。

验证错误
