สร้างเซสชัน AR ที่สมจริงโดยใช้ WebXR

หน้านี้จะแนะนำการสร้างแอปพลิเคชัน AR แบบสมจริงที่ใช้งานง่ายโดยใช้ WebXR

คุณจะต้องมีสภาพแวดล้อมการพัฒนาที่เข้ากันได้กับ WebXR เพื่อเริ่มต้นใช้งาน

สร้างหน้า HTML

WebXR ต้องใช้การโต้ตอบของผู้ใช้เพื่อเริ่มเซสชัน สร้างปุ่มที่เรียก activateXR() เมื่อโหลดหน้าเว็บ ผู้ใช้จะใช้ปุ่มนี้เพื่อเริ่มประสบการณ์ AR ได้

สร้างไฟล์ใหม่ชื่อ index.html แล้วเพิ่มโค้ด HTML ต่อไปนี้ลงในไฟล์

<!doctype html>
<html>
<head>
  <meta charset="UTF-8">
  <meta name="viewport"
        content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
  <title>Hello WebXR!</title>

  <!-- three.js -->
  <script src="https://unpkg.com/three@0.126.0/build/three.js"></script>
</head>
<body>

<!-- Starting an immersive WebXR session requires user interaction.
    We start this one with a simple button. -->
<button onclick="activateXR()">Start Hello WebXR</button>
<script>
async function activateXR() {
  // Add a canvas element and initialize a WebGL context that is compatible with WebXR.
  const canvas = document.createElement("canvas");
  document.body.appendChild(canvas);
  const gl = canvas.getContext("webgl", {xrCompatible: true});

  // To be continued in upcoming steps.
}
</script>
</body>
</html>

เริ่มต้น three.js

ไม่มีอะไรมากนักจะเกิดขึ้นเมื่อกดปุ่มเริ่ม หากต้องการตั้งค่าสภาพแวดล้อม 3 มิติ คุณสามารถใช้คลังการแสดงผลเพื่อแสดงฉาก

ในตัวอย่างนี้ คุณจะใช้ three.js ซึ่งเป็นไลบรารีการแสดงผล 3 มิติของ JavaScript ที่มีโปรแกรมแสดงผล WebGL Three.js จัดการการแสดงผล กล้อง และกราฟฉาก ซึ่งทำให้แสดงเนื้อหา 3 มิติบนเว็บได้ง่ายขึ้น

สร้างฉาก

โดยทั่วไป สภาพแวดล้อม 3 มิติจะจำลองเป็นฉาก สร้าง THREE.Scene ที่มีองค์ประกอบ AR โค้ดต่อไปนี้ช่วยให้คุณดูกล่องสีที่ไม่มีแสงใน AR ได้

เพิ่มโค้ดนี้ลงที่ด้านล่างของฟังก์ชัน activateXR()

const scene = new THREE.Scene();

// The cube will have a different color on each side.
const materials = [
  new THREE.MeshBasicMaterial({color: 0xff0000}),
  new THREE.MeshBasicMaterial({color: 0x0000ff}),
  new THREE.MeshBasicMaterial({color: 0x00ff00}),
  new THREE.MeshBasicMaterial({color: 0xff00ff}),
  new THREE.MeshBasicMaterial({color: 0x00ffff}),
  new THREE.MeshBasicMaterial({color: 0xffff00})
];

// Create the cube and add it to the demo scene.
const cube = new THREE.Mesh(new THREE.BoxBufferGeometry(0.2, 0.2, 0.2), materials);
cube.position.set(1, 1, 1);
scene.add(cube);

ตั้งค่าการแสดงผลโดยใช้ three.js

หากต้องการดูฉากนี้ใน AR คุณจะต้องมีโปรแกรมแสดงผลและกล้อง ตัวแสดงผลจะใช้ WebGL เพื่อวาดฉากบนหน้าจอ กล้องจะอธิบายวิวพอร์ตที่ใช้ดูฉาก

เพิ่มโค้ดนี้ลงที่ด้านล่างของฟังก์ชัน activateXR()

// Set up the WebGLRenderer, which handles rendering to the session's base layer.
const renderer = new THREE.WebGLRenderer({
  alpha: true,
  preserveDrawingBuffer: true,
  canvas: canvas,
  context: gl
});
renderer.autoClear = false;

// The API directly updates the camera matrices.
// Disable matrix auto updates so three.js doesn't attempt
// to handle the matrices independently.
const camera = new THREE.PerspectiveCamera();
camera.matrixAutoUpdate = false;

สร้าง XRSession

ทางเข้า WebXR คือ XRSystem.requestSession() ใช้โหมด immersive-ar เพื่ออนุญาตให้ดูเนื้อหาที่ผ่านการจัดการแสดงผลในสภาพแวดล้อมจริง

XRReferenceSpaceอธิบายระบบพิกัดที่ใช้สำหรับวัตถุภายในโลกเสมือนจริง โหมด 'local' เหมาะอย่างยิ่งสําหรับประสบการณ์ AR โดยมีพื้นที่อ้างอิงที่มีจุดเริ่มต้นใกล้กับผู้ชมและการติดตามที่เสถียร

หากต้องการสร้าง XRSession และ XRReferenceSpace ให้เพิ่มโค้ดนี้ลงที่ด้านล่างของฟังก์ชัน activateXR()

// Initialize a WebXR session using "immersive-ar".
const session = await navigator.xr.requestSession("immersive-ar");
session.updateRenderState({
  baseLayer: new XRWebGLLayer(session, gl)
});

// A 'local' reference space has a native origin that is located
// near the viewer's position at the time the session was created.
const referenceSpace = await session.requestReferenceSpace('local');

แสดงผลฉาก

ตอนนี้คุณเรนเดอร์ฉากได้แล้ว XRSession.requestAnimationFrame() กำหนดเวลาการเรียกกลับที่จะดำเนินการเมื่อเบราว์เซอร์พร้อมวาดเฟรม

ในระหว่างการเรียกกลับเฟรมภาพเคลื่อนไหว ให้เรียก XRFrame.getViewerPose() เพื่อรับท่าทางของผู้ดูซึ่งสัมพันธ์กับพื้นที่พิกัดท้องถิ่น ข้อมูลนี้ใช้เพื่ออัปเดตกล้องในฉาก ซึ่งจะเปลี่ยนวิธีที่ผู้ใช้ดูโลกเสมือนจริงก่อนที่โปรแกรมแสดงผลจะวาดฉากโดยใช้กล้องที่อัปเดต

เพิ่มโค้ดนี้ลงที่ด้านล่างของฟังก์ชัน activateXR()

// Create a render loop that allows us to draw on the AR view.
const onXRFrame = (time, frame) => {
  // Queue up the next draw request.
  session.requestAnimationFrame(onXRFrame);

  // Bind the graphics framebuffer to the baseLayer's framebuffer
  gl.bindFramebuffer(gl.FRAMEBUFFER, session.renderState.baseLayer.framebuffer)

  // Retrieve the pose of the device.
  // XRFrame.getViewerPose can return null while the session attempts to establish tracking.
  const pose = frame.getViewerPose(referenceSpace);
  if (pose) {
    // In mobile AR, we only have one view.
    const view = pose.views[0];

    const viewport = session.renderState.baseLayer.getViewport(view);
    renderer.setSize(viewport.width, viewport.height)

    // Use the view's transform matrix and projection matrix to configure the THREE.camera.
    camera.matrix.fromArray(view.transform.matrix)
    camera.projectionMatrix.fromArray(view.projectionMatrix);
    camera.updateMatrixWorld(true);

    // Render the scene with THREE.WebGLRenderer.
    renderer.render(scene, camera)
  }
}
session.requestAnimationFrame(onXRFrame);

เรียกใช้ Hello WebXR

ไปที่ไฟล์ WebXR บนอุปกรณ์ คุณควรเห็นลูกบาศก์สีจากทุกด้าน

เพิ่มการทดสอบการทํางาน

วิธีทั่วไปในการโต้ตอบกับโลก AR คือผ่านการทดสอบการตี ซึ่งจะค้นหาจุดตัดระหว่างรังสีกับเรขาคณิตในชีวิตจริง ใน Hello WebXR คุณจะใช้ Hit Test เพื่อวางดอกทานตะวันในโลกเสมือนจริง

นำคิวบ์สาธิตออก

นำลูกบาศก์ที่ไม่มีแสงออก แล้วแทนที่ด้วยฉากที่มีการจัดแสง ดังนี้

const scene = new THREE.Scene();

const directionalLight = new THREE.DirectionalLight(0xffffff, 0.3);
directionalLight.position.set(10, 15, 10);
scene.add(directionalLight);

ใช้ฟีเจอร์ hit-test

หากต้องการเริ่มต้นฟังก์ชันการทดสอบ Hit ให้ขอเซสชันด้วยฟีเจอร์ hit-test ค้นหา requestSession() ก่อนหน้า แล้วเพิ่ม hit-test เข้าไป

const session = await navigator.xr.requestSession("immersive-ar", {requiredFeatures: ['hit-test']});

เพิ่มโปรแกรมโหลดโมเดล

ขณะนี้ฉากมีเพียงลูกบาศก์สีเท่านั้น หากต้องการให้ประสบการณ์การใช้งานน่าสนใจยิ่งขึ้น ให้เพิ่มโปรแกรมโหลดโมเดล ซึ่งจะอนุญาตให้โหลดโมเดล GLTF

ในแท็ก <head> ของเอกสาร ให้เพิ่ม GLTFLoader ของ three.js

<!-- three.js -->
<script src="https://unpkg.com/three@0.126.0/build/three.js"></script>

<script src="https://unpkg.com/three@0.126.0/examples/js/loaders/GLTFLoader.js"></script>

โหลดโมเดล GLTF

ใช้โปรแกรมโหลดโมเดลจากขั้นตอนก่อนหน้าเพื่อโหลดเป้าเล็งสำหรับการกำหนดเป้าหมายและดอกทานตะวันจากเว็บ

เพิ่มโค้ดนี้เหนือ onXRFrame

const loader = new THREE.GLTFLoader();
let reticle;
loader.load("https://immersive-web.github.io/webxr-samples/media/gltf/reticle/reticle.gltf", function(gltf) {
  reticle = gltf.scene;
  reticle.visible = false;
  scene.add(reticle);
})

let flower;
loader.load("https://immersive-web.github.io/webxr-samples/media/gltf/sunflower/sunflower.gltf", function(gltf) {
  flower = gltf.scene;
});

// Create a render loop that allows us to draw on the AR view.
const onXRFrame = (time, frame) => {

สร้างแหล่งที่มาของ Hit Test

หากต้องการคำนวณจุดตัดกับวัตถุในชีวิตจริง ให้สร้าง XRHitTestSource โดยใช้ XRSession.requestHitTestSource() รังสีที่ใช้สำหรับการทดสอบการทํางานมีviewerพื้นที่อ้างอิงเป็นจุดเริ่มต้น ซึ่งหมายความว่าการทดสอบการทํางานจะทําจากตรงกลางของวิวพอร์ต

หากต้องการสร้างแหล่งที่มาของการทดสอบการแตะ ให้เพิ่มโค้ดนี้หลังจากสร้างlocalพื้นที่อ้างอิง

// A 'local' reference space has a native origin that is located
// near the viewer's position at the time the session was created.
const referenceSpace = await session.requestReferenceSpace('local');

// Create another XRReferenceSpace that has the viewer as the origin.
const viewerSpace = await session.requestReferenceSpace('viewer');
// Perform hit testing using the viewer as origin.
const hitTestSource = await session.requestHitTestSource({ space: viewerSpace });

การวาดเป้าการกําหนดเป้าหมาย

เพิ่มเป้าเล็งการกําหนดเป้าหมายลงในฉากเพื่อให้เห็นตําแหน่งที่จะวางดอกทานตะวันอย่างชัดเจน เส้นเล็งนี้จะดูเหมือนติดอยู่กับพื้นผิวจริง ซึ่งแสดงตำแหน่งที่จะปักหมุดดอกทานตะวัน

XRFrame.getHitTestResults จะแสดงผลอาร์เรย์ของ XRHitTestResult และแสดงจุดตัดกับเรขาคณิตในชีวิตจริง ใช้จุดตัดเหล่านี้เพื่อวางตำแหน่งเป้าเล็งการกําหนดเป้าหมายในทุกเฟรม

camera.projectionMatrix.fromArray(view.projectionMatrix);
camera.updateMatrixWorld(true);

const hitTestResults = frame.getHitTestResults(hitTestSource);
if (hitTestResults.length > 0 && reticle) {
  const hitPose = hitTestResults[0].getPose(referenceSpace);
  reticle.visible = true;
  reticle.position.set(hitPose.transform.position.x, hitPose.transform.position.y, hitPose.transform.position.z)
  reticle.updateMatrixWorld(true);
}

การเพิ่มการโต้ตอบเมื่อแตะ

XRSession ได้รับเหตุการณ์ select เมื่อผู้ใช้ทําการดําเนินการหลักจนเสร็จสมบูรณ์ ในเซสชัน AR การดำเนินการนี้จะสอดคล้องกับการแตะบนหน้าจอ

ทําให้ดอกทานตะวันใหม่ปรากฏขึ้นเมื่อผู้ใช้แตะบนหน้าจอด้วยการเพิ่มโค้ดนี้ระหว่างการเริ่มต้น

let flower;
loader.load("https://immersive-web.github.io/webxr-samples/media/gltf/sunflower/sunflower.gltf", function(gltf) {
  flower = gltf.scene;
});

session.addEventListener("select", (event) => {
  if (flower) {
    const clone = flower.clone();
    clone.position.copy(reticle.position);
    scene.add(clone);
  }
});

ทดสอบการทดสอบตัวชี้

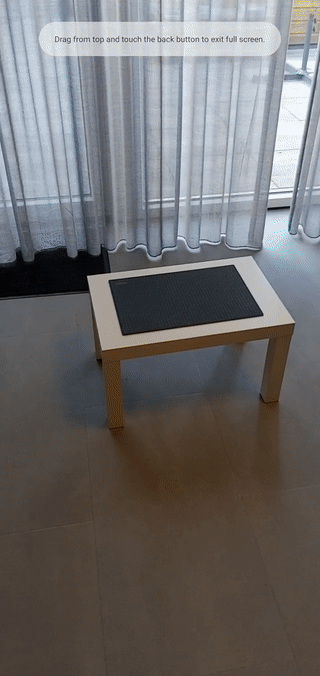

ใช้อุปกรณ์เคลื่อนที่เพื่อไปยังหน้านั้น หลังจาก WebXR สร้างความเข้าใจเกี่ยวกับสภาพแวดล้อมแล้ว เส้นเล็งควรปรากฏบนพื้นผิวในโลกจริง แตะหน้าจอเพื่อวางดอกทานตะวัน ซึ่งสามารถมองเห็นได้จากทุกด้าน
